DS1002-01-1x40V13-JK

CONNFLY
N=No. of contacts(Single row) V/T type N=No. of contacts/2(Double row) 2.54 3.0 N*2.54±0.5 NOTES: 1. SPECIFICATIONS: 7.4 7.4 3.0 5.08 1.1 CONTACT RESISTANCE: 20mΩ Max. 1.2 DIELECTRIC WITHSTANDING VOLTAGE: 500V AC FOR 1 MINUTE. 2.54 2.54 Single row Double row 2. PRODUCT NUMBER CODE: N*2.54±0.5 3.0 3.0 5.08 R/A type 1.3 INSULATION RESISTANCE: 1000MΩ Min. 1.4 OPERATING TEMPERA...
развернуть ▼ свернуть ▲

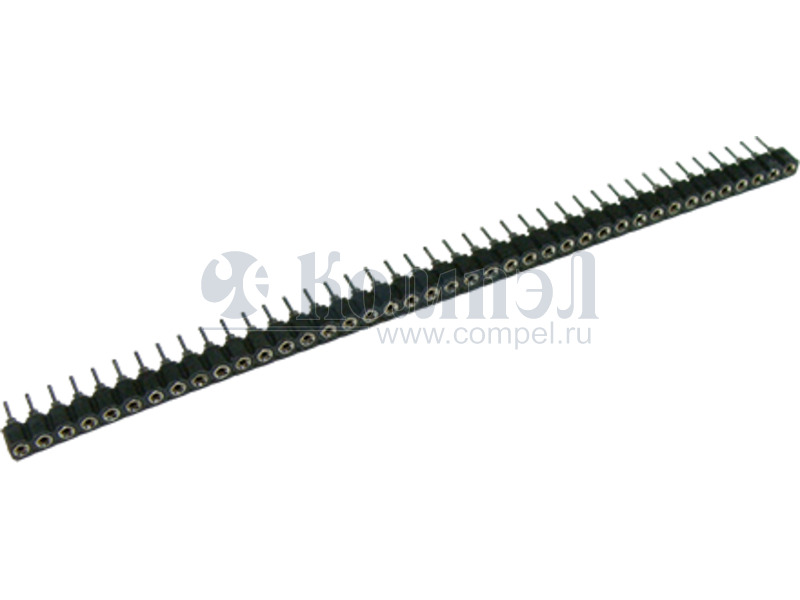

Внешний вид DS1002-01-1x40V13-JK

Технические характеристики

показать свернуть
Количество контактов
Шаг
Способ монтажа
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Количество контактов Шаг Способ монтажа Примечание Карточка
товара
P= SMC-1-40-1-GT (ADAM)

—

 DIP, Straight, Pins 40, 3A, 100V

Файлы 1

показать свернуть
N=No. of contacts(Single row) V/T type N=No. of contacts/2(Double row) 2.54 3.0 N*2.54±0.5 NOTES: 1. SPECIFICATIONS: 7.4 7.4 3.0 5.08 1.1 CONTACT RESISTANCE: 20mΩ Max. 1.2 DIELECTRIC WITHSTANDING VOLTAGE: 500V AC FOR 1 MINUTE. 2.54 2.54 Single row Double row 2. PRODUCT NUMBER CODE: N*2.54±0.5 3.0 3.0 5.08 R/A type 1.3 INSULATION RESISTANCE: 1000MΩ Min. 1.4 OPERATING TEMPERATURE: -40°C~+105°C. 1.5 MALE PIN RANGE: Ø0.381~0.635. 1.6 CURRENT RATING: 3A Per Pin Max. Ø0.55 Ø1.35±0.1 Ø0.5 2.54 3.2 3.2 Ø0.5 Clip type JK: Import GC: Domestic 5.6 5.6 2.54 2.54 Clip plating 1: Tin 150u" 2: Tin 200u" 4: Gold 3u" 3: G/F 5: Gold 10u" 6: Gold 15u" Single row Double row Bend type(Single row only) A: R1 type B: R2 type N*2.54±0.5 3.00 R2 Type 2.54 4.64 7.3 5.08 3.00 2.54 SMT type No.1 2.54 Ø0.5 5.6 Ø0.5 N*2.54±0.5 Single row Mounting type V: V/T type R: R/A type S: SMT type R1 Type 5.6 Double row Pin plating 1: Tin 150u" 2: Tin 200u" 4: Gold 3u" 3: G/F 5: Gold 10u" 6: Gold 15u" No. of contacts 1x1 - 1x64 2x2 - 2x40 2.54mm IC SOCKET(Machine Pin) R/A, V/T & SMT Type (Series Image-Reference Only) 晨翔电子有限公司 CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1002-01-1x10V13-JK

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C432D4453313030322D30312E647767>

Дата модификации: 28.05.2020

Размер: 293.4 Кб

1 стр.

    Публикации 1

    показать свернуть
    01 декабря 2021
    новость

    Теперь более 300 наименований: новое поступление Connfly на склад Компэл

    Компэл объявляет о значительном расширении складского ассортимента продукции Connfly. Универсальные коммутирующие компоненты, соединители и держатели Connfly сочетают соответствие стандарту ISO9001:2008, высокую доступность и простоту... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
