DS1014-14SF1B-B

CONNFLY
Elevator type NOTES: 1. Material 1.1 Insulator: Thermoplastic(PA-9T UL 94V-0). 1.2 Contact: Copper alloy. N=No.of contacts/2 N*2.0+7.1±0.40 N*2.0+6.2±0.35 2. Specification 2.1 Temperature: -40°C~+105°C. 2.2 Contact resistance: 20mΩ max.(initial). 2.3 Insulation resistance: 1000MΩ min. 2.4 Dielectric withstanding voltage: AC 500V per minute. 2.5 4.50 5.40 2.00 9.3 (N-1)*2.0±0.25 3. Pr...
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть

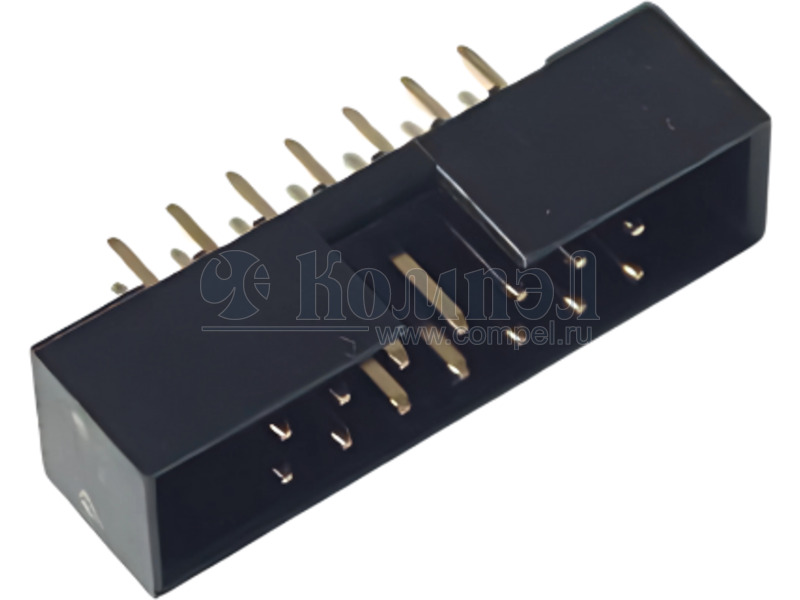

  Семейство: Board Connector, 14 Contact(s), 2 Row(s), Male, Straight, 0.079 inch Pitch, Solder Terminal, Locking, Black Insulator
Тип разъема
Расстояние между соседними контактами
Количество контактов
Рабочий ток контактов
Рабочее напряжение контактов
Тип монтажа
Расположение контактов разъема
Применение
Количество рядов контактов
Коммерческое наименование
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Семейство Тип Шаг Контакты Ток Напряжение Монтаж Расположение Провод AWG Применение Примечания Рядов Угол Коммерческое наименование Карточка
товара
P= L-KLS1-202B-14-S-B (KLS)


BH2-14 (KLS) 		— на поддоне 200 шт

 — — — — —

Файлы 1

показать свернуть
Elevator type NOTES: 1. Material 1.1 Insulator: Thermoplastic(PA-9T UL 94V-0). 1.2 Contact: Copper alloy. N=No.of contacts/2 N*2.0+7.1±0.40 N*2.0+6.2±0.35 2. Specification 2.1 Temperature: -40°C~+105°C. 2.2 Contact resistance: 20mΩ max.(initial). 2.3 Insulation resistance: 1000MΩ min. 2.4 Dielectric withstanding voltage: AC 500V per minute. 2.5 4.50 5.40 2.00 9.3 (N-1)*2.0±0.25 3. Product number code: 2.00 Plating level 3A: Level 3A 2.5 2.00 5.6 R/A type 2.00±0.1 □0.50±0.05 2.00 3.0 2.00 2.0*(N-1) 2.00 Recommend PCB layout (Tolerance:±0.05) 0 .8 Ø0 9.12 V/T type 4.00 B: Level B Housing color B: Black W: White L: Blue A: Gray Contact plating F1: Full gold flash Mounting type S: V/T type R: R/A type E: Elevator type No.of contacts 08 10 12 14 16 20 24 26 30 34 40 50 60 64 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1014-10 SF1B

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313031342E647767>

Дата модификации: 25.11.2020

Размер: 333.1 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
