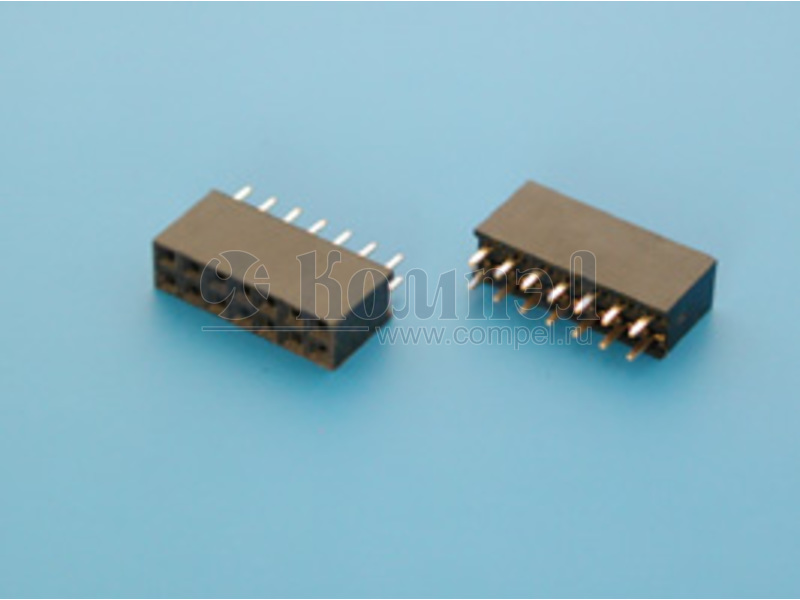

DS1023-2x7S21

CONNFLY
Разъем штыревой; розетка; прямой; шаг 2.54 мм; количество контактов 2x7; вертикальный; монтаж в отверстия; высота изолятора 8.5 мм; 3 А; 20 мОм; 600 В AC (1 мин)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип
Род разъёма
Монтаж
Количество рядов
Количество контактов
Шаг между выводами
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Тип Род Монтаж Количество рядов Выводов Шаг Особенности Примечания Коммерческое наименование Карточка
товара
P= DS1023-2x7SF11 (CONNFLY)

— 1 шт

 2.54mm 14P Straight 2x7P Plugin,P=2.54mm Female Headers ROHS —
P= RS2-14-G (ADAM)

— — Dual Row, Gold, Vertical, h=8.5 —
F~ DS1023-2x7 S01 (CONNFLY)

— на поддоне 220 шт

 — —
F~ KLS1-208-2-14-S (KLS)

— на поддоне 240 шт —
F~ PBD-14 (BM)


DS1023-2x7S21 (CONNFLY) 		— 1 шт — — —

Файлы 2

показать свернуть
2.54*(N-1) Ø1 2 .0 2.54 5.08 2.54 2.54*(N-1) Ø1 2 .0 2.54 2.54 2.54*(N-1) Ø1 2.54 Notes: Specifications: 1. Contact Resistance: 20mΩ Max. 2. Insulation Resistance: 1000MΩ Min. 3. Dielectric Withstanding Voltage: 600V AC(rms) For 1 Minute. 4. Current Rating:3A. 5. Temperature: -40°C~+105°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Gold Plating Over Nickel. 3. Insulator Materials: PBT or PA-9T,Black,UL94-V0. Product Number Code: 2 .0 Profile height(Dim A) 1: 8.5mm 2: 5.0mm Contact plating F1: Full gold flash 2: Nickel + Gold flash Recommend PCB layout (Tolerance:±0.05) 2.50 5.00 Mounting type S: Straight type 7.50 No.of contacts 1x2-1x40 2x2-2x40 3x3-3x40 B±0.2 A 2.54*N+0.5±0.3 2.54±0.1 0.60 0.40 0.40 0.40 2.54 2.54 2.54 2.54*(N-1)±0.25 Single row N=No. of contacts Double row N=No. of contacts/2 Triplex row N=No. of contacts/3 DIM A DIM B 8.5 3.0 5.0 3.3 2.54mm Female Header V/T Type 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1023-2X13S22

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313032332E647767>

Дата модификации: 15.07.2020

Размер: 290.9 Кб

1 стр.

PDF
Документация на серию DS1023

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C445331303233204D6F64656C20283129>

Дата модификации: 01.04.2019

Размер: 286.2 Кб

1 стр.

    Публикации 1

    показать свернуть
    01 декабря 2021
    новость

    Теперь более 300 наименований: новое поступление Connfly на склад Компэл

    Компэл объявляет о значительном расширении складского ассортимента продукции Connfly. Универсальные коммутирующие компоненты, соединители и держатели Connfly сочетают соответствие стандарту ISO9001:2008, высокую доступность и простоту... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
