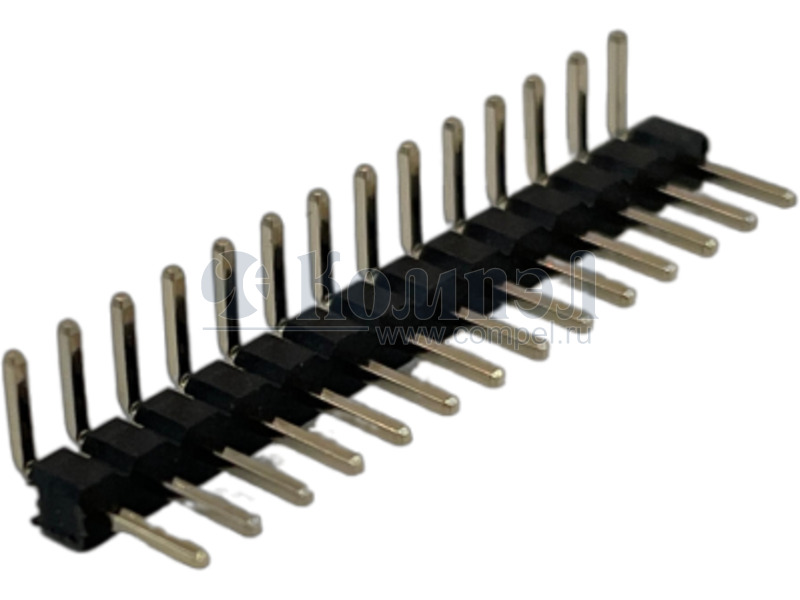

DS1025-02-1x40P8BR1-B

CONNFLY
Разъем штыревой; вилка; угловой; шаг 2 мм; количество контактов 1х40; монтаж в отверстия; высота изолятора 2 мм; штыри 4/2.8 мм; 1.5 А; 20 мОм; 600 В AC (1 мин)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип
Род разъёма
Монтаж
Количество рядов
Количество контактов
Шаг между выводами
Особенности
Коммерческое наименование
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Тип Род Монтаж Количество рядов Выводов Шаг Особенности Примечания Коммерческое наименование Карточка
товара
PA PLS2-40R (CONNFLY)


DS1025-02-1x40P8BR1-B (CONNFLY) 		— 200 шт Штыревой соединитель - — — —
P= 2PH1R-40-UA (ADAM)

— — —
F~ L-KLS1-207B-1-40-R2 (KLS)


PLS2-40R (KLS) 		— 13000 шт

 — — —
F~ PLS2-40R (KLS)


DS1025-02-1x40P8BR1-B (CONNFLY) 		— 200 шт

 — — —

Файлы 1

показать свернуть
C±0.2 2.00 Notes: Specifications: 1. Contact Resistance: 20mΩ Max. 2. Insulation Resistance: 1000MΩ Min. 3. Dielectric Withstanding Voltage: 500V AC(rms) For 1 Minute. 4. Current Rating:1.5A. 5. Temperature: -40°C~+105°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Gold Plating Over Nickel. 3. Insulator Material: High temp,Black,UL94-V0. Product Number Code: A±0.2 B±0.2 □ 0.50±0.05 2.0±0.1 2.0*(N-1)±0.25 2.0*N±0.5 2.00 Plating level(For gold only) 3A: Level 3A B: Level B TABLE A: Dimension TYPE N=Number of contacts (N-1)*2.0 2.00 Ø Recommended PCB Layout 85 0. A B C 1 4.00 2.80 1.00 2 5.00 2.50 1.00 3 5.00 4.75 0.75 4 3.80 3.80 0.75 5 2.50 2.80 1.30 6 3.70 3.00 1.75 7 3.50 2.50 0.25 DIM.A B C type 1: Type 1 2: Type 2 3: Type 3 ...... or A*.*-B*.*-C*.* Mounting type R: R/A type Housing color B: Black Contact plating 8: Full gold flash Connector type P: Plug No.of contacts 1x2~1x40 (Tolerance:±0.05) 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на серию DS1025-02

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313032352D30322E647767>

Дата модификации: 08.07.2020

Размер: 289.6 Кб

1 стр.

    Публикации 1

    показать свернуть
    01 декабря 2021
    новость

    Теперь более 300 наименований: новое поступление Connfly на склад Компэл

    Компэл объявляет о значительном расширении складского ассортимента продукции Connfly. Универсальные коммутирующие компоненты, соединители и держатели Connfly сочетают соответствие стандарту ISO9001:2008, высокую доступность и простоту... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
