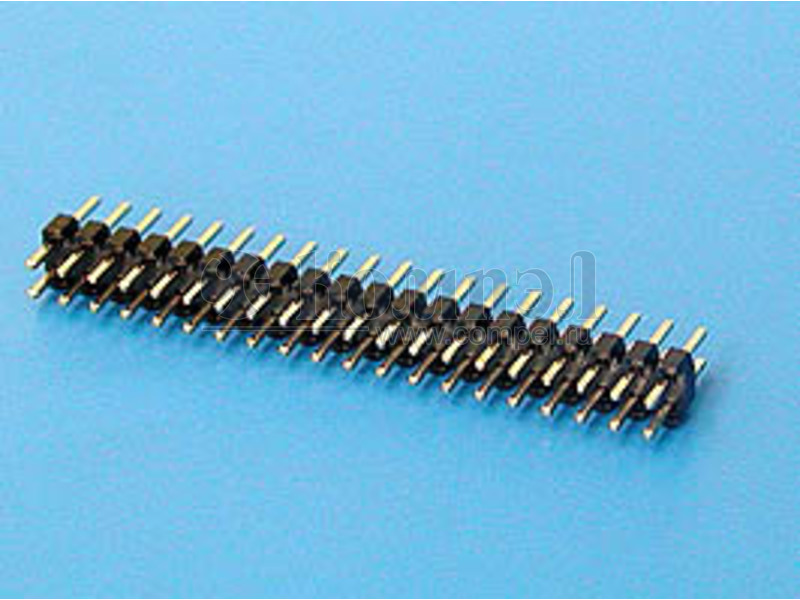

DS1025-05-2x20 P8BV1

CONNFLY
Разъем штыревой; вилка; прямой; шаг 2 мм; количество контактов 2х20; вертикальный; монтаж в отверстия; высота изолятора 2 мм; штыри 4/2.8 мм; 1.5 А; 20 мОм; 600 В AC (1 мин)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип
Род разъёма
Монтаж
Количество рядов
Количество контактов
Шаг между выводами
Коммерческое наименование
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Тип Род Монтаж Количество рядов Выводов Шаг Особенности Примечания Коммерческое наименование Карточка
товара
P= DS1025-05-2x20P8BV1-B (CONNFLY)

— 1200 шт

 —
P= PLD2-40 (BM)


L-KLS1-207B-2-40-S (KLS) 		— 250 шт — —
P= PLD2-40 (KLS)


L-KLS1-207B-2-40-S (KLS) 		— 200 шт

 — — — — — — — — —
P= PLD2-40 (CONNFLY)


L-KLS1-207B-2-40-S (KLS) 		— 300 шт

 — — — 2.00mm Pin Header Double Row V/T Type
P= L-KLS1-207B-2-40-S (KLS)


PLD2-40 (KLS) 		— 200 шт

 — — —

Файлы 2

показать свернуть
A&B:Customer length available N=No.of contacts/2 N*2.00±0.5 4.00 Notes: Specifications: 1. Contact Resistance: 20mΩ Max. 2. Insulation Resistance: 1000MΩ Min. 3. Dielectric Withstanding Voltage: 500V AC(rms) For 1 Minute. 4. Current Rating:1.5A. 5. Temperature: -40°C~+105°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Gold Plating Over Nickel. 3. Insulator Material: High temp,Black,UL94-V0. Product Number Code: 2.0*(N-1)±0.25 2.00±0.1 B 2.00 2.00 Plating level(For gold only) 3A: Level 3A B: Level B A Table A & Dim.A B type 1: Type 1 ...... or A*.*-B*.* □ 0.50±0.05 Mounting type V: V/T type Table A: 2.0*(N-1) 2.00 2.00 Ø0 Recommend PCB Layout (Tolerance=±0.05) .8 0 Dimension TYPE Dimension TYPE Housing color B: Black A B 9 3.00 3.80 Contact plating 8: Full gold flash 6: Tin 5.08 10 2.80 5.50 Connector type P: Plug 10.00 2.00 11 3.00 3.70 4 2.80 10.20 12 2.20 4.60 5 4.00 8.00 13 3.00 6.00 6 2.50 4.30 14 2.40 5.00 7 2.80 3.90 15 2.70 8.50 8 3.00 3.50 16 2.80 11.00 A B 1 2.80 4.00 2 3.50 3 No.of contacts 2x2~2x40 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на серию DS1025-05

<5A3A5CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313032352D30355C4453313032352D30352E647767>

Дата модификации: 25.07.2020

Размер: 292.5 Кб

1 стр.

PDF
Документация на DS1025-05-2x2-P8BV1-B

<5A3A5CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313032352D30355C4453313032352D30352E647767204D6F64656C20283129>

Дата модификации: 23.12.2014

Размер: 623.2 Кб

1 стр.

    Публикации 1

    показать свернуть
    01 декабря 2021
    новость

    Теперь более 300 наименований: новое поступление Connfly на склад Компэл

    Компэл объявляет о значительном расширении складского ассортимента продукции Connfly. Универсальные коммутирующие компоненты, соединители и держатели Connfly сочетают соответствие стандарту ISO9001:2008, высокую доступность и простоту... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
