DS1026-05-2x20S8BV

CONNFLY

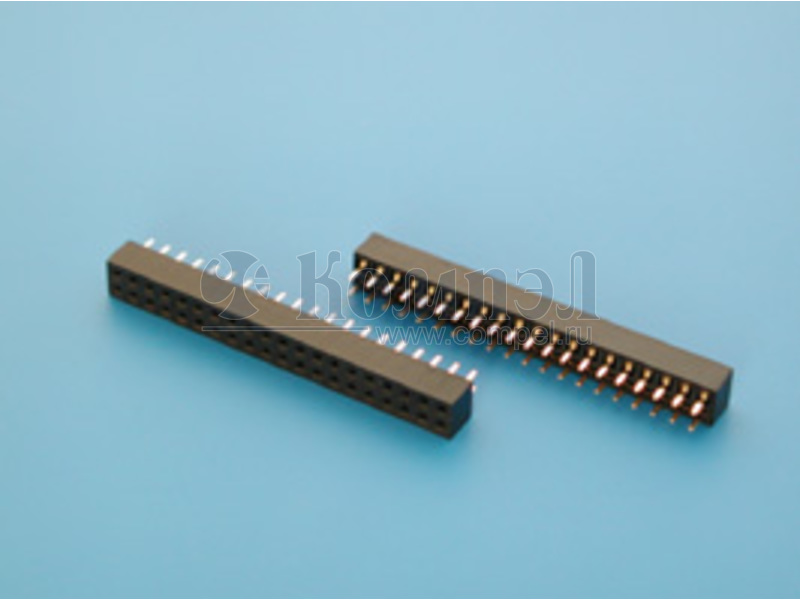

Разъем штыревой; розетка; прямой; шаг 2.0 мм; количество контактов 2x20; вертикальный; монтаж в отверстия; высота изолятора 4.3 мм; 2 А; 20 мОм; 500 В AC (1 мин)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип
Род разъёма
Монтаж
Количество рядов
Количество контактов
Шаг между выводами
Особенности
Коммерческое наименование
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип Род Монтаж Количество рядов Выводов Шаг Особенности Примечания Коммерческое наименование Карточка
товара
P= PBD2-40 (BM)


DS1026-06-2x20S8BV (CONNFLY) 		— на поддоне 100 шт — — —

Файлы 2

показать свернуть
2.0*N+0.50±0.3 N=Number of contacts/2 2.70 4.30 4.60 Notes: Specifications: 1. Contact Resistance: 20mΩ Max. 2. Insulation Resistance: 1000MΩ Min. 3. Dielectric Withstanding Voltage: 500V AC(rms) For 1 Minute. 4. Current Rating:2A. 5. Temperature: -40°C~+105°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Gold Plating Over Nickel. 3. Insulator Material: High temp,Black,UL94-V0. Product Number Code: Mounting type V:V/T type 0.50*0.2t 2.0±0.1 2.00 Contact plating 8: Full gold flash (N-1)*2.0±0.25 (N-1)*2.0 2.00 Housing color B:Black 0 .8 2.00 Ø0 Connector type S:Socket No.of contacts 2x2~2x40 Recommend PCB layout (Tolerance:±0.05) 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1026-05-2X10S8BV

<5A3A5CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313032362D30355C4453313032362D30352E647767>

Дата модификации: 29.07.2020

Размер: 287 Кб

1 стр.

PDF
Документация на серию DS1026-05

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313032362D30355C4453313032362D3035204D6F64656C20283129>

Дата модификации: 04.09.2019

Размер: 276.7 Кб

1 стр.
