DS1040-04RN

CONNFLY
NOTES: 9.90 N*2.54+1.46 1 2 3 4 5 6 7 8 1.Mechanical 1.1 Operation Force: 800g Max 1.2 Stroke: 1.90mm 1.3 Temperature Range: -40°C~+105°C 2.Materials 2.1 Base: Engineering Plastics,Black 2.2 Cover: Engineering Plastics,Red or Blue 2.3 Acutator: Engineering Plastics,White 2.4 Contact: Copper Alloy, Gold plating Warning: During the soldering process, The switch must be turned off. 5.50 3.E...
развернуть ▼ свернуть ▲

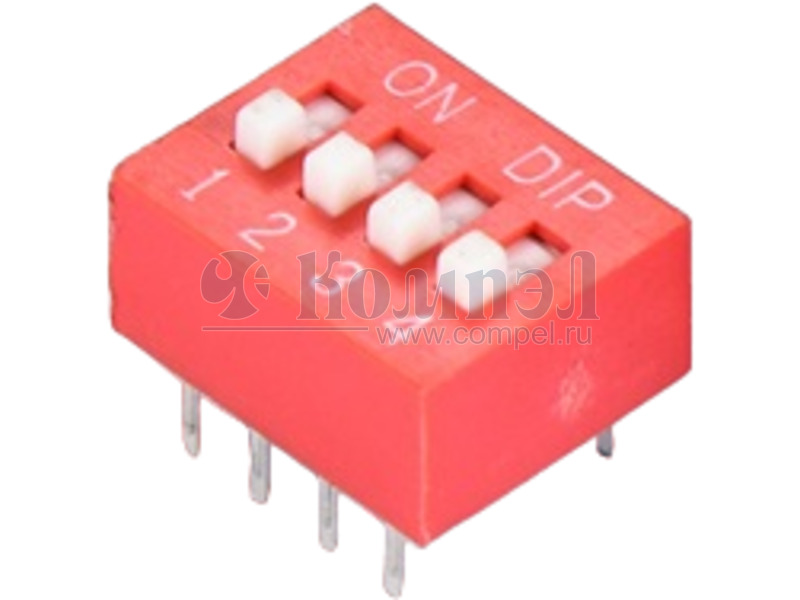

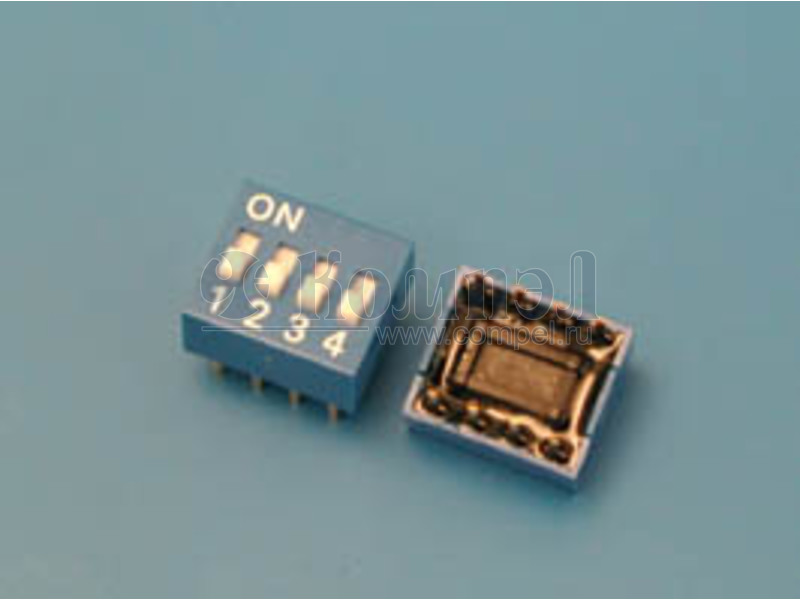

Внешний вид серии DS1040

Технические характеристики

показать свернуть
Тип компонента
Тип переключателя
Цепь переключателя
Количество контактных групп
Шаг выводов
Тип монтажа
Стиль актуатора
  Примечание: Slide Dip Switch, 4 Switches, SPST, Latched, 0.1A, 24VDC, 16 PCB Hole Cnt, Solder Terminal, Through Hole-straight
Нагрузочная способность контактов
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i Тип компонента Тип переключателя Конфигурация Контакты Шаг Монтаж Актуатор Примечание Нагрузка Карточка
товара
P= SWD1-4 (BM)


L-KLS7-DST-04-B-00 (KLS) 		— в линейках 45 шт ДИП свич 4 позиции — — — — — — — — —
P= L-KLS7-DST-04-R-00 (KLS)

— в линейках 40 шт — — — — — — — — —
P= DS1040-03RN (CONNFLY)

— 1 шт Slide Dip Switch, 3 Switches, SPST, Latched, 0.1A, 24VDC, 16 PCB Hole Cnt, Solder Terminal, Through Hole-straight
P= L-KLS7-DST-03-R-00 (KLS)

— 1 шт —
P= DS1040-04BN (CONNFLY)


SWD1-4 (CONNFLY) 		— в линейках 40 шт Slide Dip Switch, 4 Switches, SPST, Latched, 0.1A, 24VDC, 16 PCB Hole Cnt, Solder Terminal, Through Hole-straight
P= L-KLS7-DST-04-B-00 (KLS)


SWD1-4 (KLS) 		— в линейках 40 шт —

Файлы 2

показать свернуть
NOTES: 9.90 N*2.54+1.46 1 2 3 4 5 6 7 8 1.Mechanical 1.1 Operation Force: 800g Max 1.2 Stroke: 1.90mm 1.3 Temperature Range: -40°C~+105°C 2.Materials 2.1 Base: Engineering Plastics,Black 2.2 Cover: Engineering Plastics,Red or Blue 2.3 Acutator: Engineering Plastics,White 2.4 Contact: Copper Alloy, Gold plating Warning: During the soldering process, The switch must be turned off. 5.50 3.Electrical 3.1 Electrical Life: 2000 cycles. 3.2 Contact resistance: 100mΩ Max. 3.3 Insulation Resistance: 1000MΩ at 500VDC. 3.4 Dielectric Withstanding Voltage: 500VAC per 1 minute 3.5 Circuit: Single pole single throw 3.6 Current Rating:100mA 3.7 Voltage Rating:24V AC/DC 3.3 4. Product number code: 0.60*0.15t 7.62 (N-1)*2.54 2.54X(N-1) 2.54 Positions 01,02,03,04,05,06, 07,08,09,10,11,12 7.62 Ø N=Positions 0. 97 2.54 Housing Type N: Regular Housing color R: Red B: Blue K: Black N: Brown Recommend PCB layout (Tolerance:±0.05) 2.54mm DIP SWITCH Regular Type (Series Image-Reference Only) 晨翔电子有限公司 CONNFLY ELECTRONIC CO. LTD PDF
Документация на серию DS1040

<5A3A5CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313034305C4453313034302E647767>

Дата модификации: 08.10.2020

Размер: 400 Кб

3 стр.

NOTES: 9.90 N*2.54+1.46 1 2 3 4 5 6 7 8 1.Mechanical 1.1 Operation Force: 800g Max 1.2 Stroke: 1.90mm 1.3 Temperature Range: -40°C~+105°C 2.Materials 2.1 Base: Engineering Plastics,Black 2.2 Cover: Engineering Plastics,Red or Blue 2.3 Acutator: Engineering Plastics,White 2.4 Contact: Copper Alloy, Gold plating Warning: During the soldering process, The switch must be turned off. 5.50 3.Electrical 3.1 Electrical Life: 2000 cycles. 3.2 Contact resistance: 100mΩ Max. 3.3 Insulation Resistance: 1000MΩ at 500VDC. 3.4 Dielectric Withstanding Voltage: 500VAC per 1 minute 3.5 Circuit: Single pole single throw 3.6 Current Rating:100mA 3.7 Voltage Rating:24V AC/DC 3.3 4. Product number code: 0.60*0.15t 7.62 (N-1)*2.54 2.54X(N-1) 2.54 Positions 01,02,03,04,05,06, 07,08,09,10,11,12 7.62 Ø N=Positions 0. 97 2.54 Housing Type N: Regular Housing color R: Red B: Blue K: Black N: Brown Recommend PCB layout (Tolerance:±0.05) 2.54mm DIP SWITCH Regular Type (Series Image-Reference Only) 晨翔电子有限公司 CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1040-02BN

<5A3A5CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313034305C4453313034302E647767>

Дата модификации: 08.10.2020

Размер: 302.5 Кб

1 стр.
