K30101B

Cosmo
Оптрон: DIP корпус, If = + 50mA, CTR (%) 60 TO 300
развернуть ▼ свернуть ▲

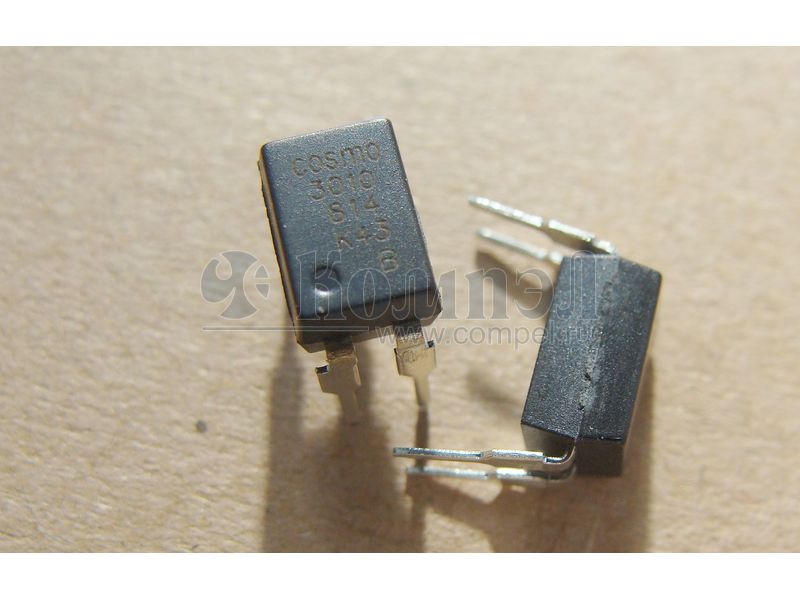

Внешний вид K30101B

Технические характеристики

показать свернуть
Корпус DIP4300
Тип выхода
Количество выходов
Коммутируемое напряжение (макс)
Коммутируемый ток (макс)
Напряжение изоляции
Время включения
Время выключения
Рабочая температура
Примечания Transistor Output Optocoupler, 1-Element, 5000V Isolation
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i Выход Каналов U вых I вых U изол. t вкл t выкл T раб CTR Примечания Карточка
товара
P- LTV-814M (LIT)

DIP4 в линейках 100 шт

 — — — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation
P- LTV-8141 (LIT)

DIP4 в линейках 100 шт

 — — — — — — — — — —
P- LTV-814H (LIT)

DIP4

 — — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation
P- LTV-814HS (LIT)

DIP4

 — — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation
P- LTV-814 (LIT)

DIP4 в линейках 100 шт

 — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation
P- LTV-814S-TA1-A (LIT)

DIP4SMD в ленте 2000 шт

 — — — — — — — — — —
P- LTV-814HS-TA1 (LIT)

DIP4

 — — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation
P- LTV-814S (LIT)

DIP4SMD в линейках 100 шт

 — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation
P- LTV-814-A (LIT)

DIP4 в линейках 100 шт

 — —
P- LTV-8141S (LIT)

— 1 шт

 — — — — — — — — — —
P- LTV-8141S-TA1 (LIT)

— в ленте 3200 шт

 — — — — — — — — — —
P- LTV-814S-TA (LIT)

DIP4SMD

 — — — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation
P- LTV-814S-TA1 (LIT)

DIP4SMD в ленте 1000 шт

 — — — — — AC Input-Transistor Output Optocoupler, 1-Element, 5000V Isolation

Файлы 2

показать свернуть
K3010 Series 4PIN PHOTOTRANSISTOR PHOTOCOUPLER cosmo   Schematic Description The K3010 series consist of two infrared emitting diodes, connected in inverse parallel, optically coupled to a phototransistor detector. They are packaged in a 4-pin DIP package and available in wide-lead spacing and SMD option. 1. Anode, Cathode 2. Anode, Cathode 3. Emitter 4. Collector  Features 1. Current transfer ratio ( CTR：Min. 50% at IF=± 1mA VCE=5V ) 2. High isolation voltage between input and output ( Viso：5000Vrms ) 3. Pb free and RoHS compliant 4. MSL class 1 5. Agency Approvals • UL Approved (No. E169586): UL1577 • c-UL Approved (No. E169586) • VDE Approved (No. 101347): DIN EN60747-5-5 • FIMKO Approved: EN60065, EN60950, EN60335 • SEMKO Approved: EN60065, EN60950, EN60335 • CQC Approved: GB8898-2011, GB4943.1-2011  Applications • System appliances • Limit Switches • Sensors • Programmable controllers applications for Low Input Photocouplers and High Vceo Photocouplers • Telephone sets • Telephone exchangers • Thermostats • Signal transmission between circuits of different potentials and impedances Cosmo Electronics Corp. Document No. 69P10001.2 -1- http://www.cosmo-ic.com PDF
Документация на K30101B

Subject:

Дата модификации: 15.08.2016

Размер: 295.7 Кб

11 стр.

K3010 Series 4PIN PHOTOTRANSISTOR PHOTOCOUPLER cosmo z z Schematic Description The K3010 series consist of two infrared emitting diodes, connected in inverse parallel, optically coupled to a phototransistor detector. They are packaged in a 4-pin DIP package and available in wide-lead spacing and SMD option. 1. Anode, Cathode 2. Anode, Cathode 3. Emitter 4. Collector z Features 1. Current transfer ratio ( CTR：Min. 50% at IF=± 1mA VCE=5V ) 2. High isolation voltage between input and output ( Viso：5000Vrms ) 3. Pb free and RoHS compliant 4. Agency Approvals • UL1577 / CUL C22.2 No.1 & NTC No.5, File No. E169586 • VDE EN60747, File No.101347 • FIMKO EN60065, File No. NCS/FI23149 A2 • FIMKO EN60950, File No. NCS/FI24584 A1 • SEMKO EN60065, File No. FI016484 • SEMKO EN60950, File No. FI016433 • CQC GB4943/GB8898-2011, File No.CQC10001049555 / CQC08001023986 z Applications • System appliances • Limit Switches • Sensors • Programmable controllers applications for Low Input Photocouplers and High Vceo Photocouplers • Telephone sets • Telephone exchangers • Thermostats • Signal transmission between circuits of different potentials and impedances Cosmo Electronics Corp. Document No. 69P10001.1 -1- http://www.cosmo-ic.com PDF
Документация на K30101A

Microsoft Word - K3010_69P10001_.doc

Дата модификации: 31.07.2013

Размер: 244.1 Кб

11 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
