KAQY214A

Cosmo
Фото-моп реле: Корпус SMD-4, нормально разомкнутые контакты, высокое коммутируемое напряжение
развернуть ▼ свернуть ▲

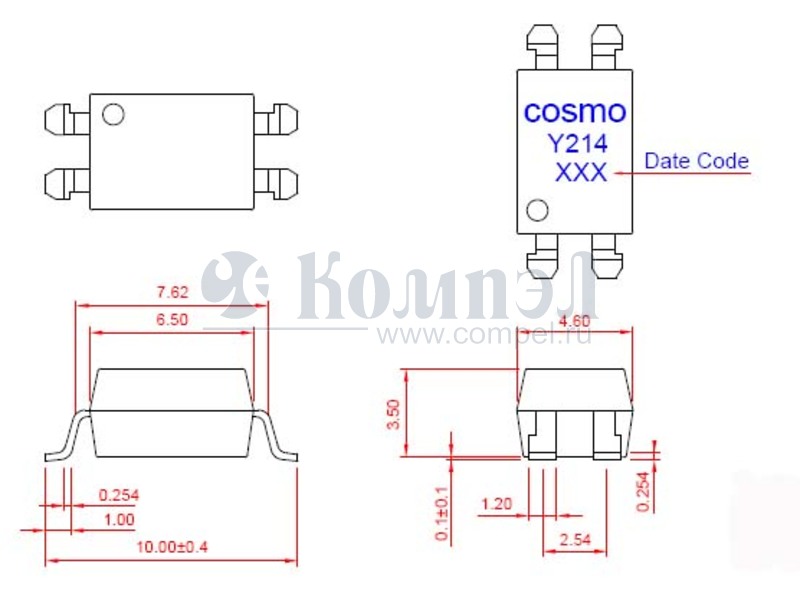

Внешний вид KAQY214A

Технические характеристики

показать свернуть
Корпус SMD4
Схема коммутации
Напряжение на входе
Тип входа
Тип выхода
Напряжение коммутации DC
Сопротивление открытого канала
Ток коммутации
Напряжение изоляции
Примечание Transistor Output SSR, 3750V Isolation
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
PRODUCT SPECIFICATION DATE：02/22/2011 RoHS Compliance cosmo SOLID STATE RELAY - MOSFET OUTPUT NO.61M00005 REV. KAQY214A ELECTRONICS CORPORATION SHEET 1 OF 7 2 z OUTSIDE DIMENSION︰ cosmo Y214 XXX Date Code 7.62 6.50 0.254 1.00 10.00±0.4 0.254 0.1±0.1 3.50 4.60 1.20 Unit︰mm Tolerance︰±0.2mm 2.54 z Turn On / Turn Off time 4 3 Input 90% 10% Output TON TOFF 1 FORM A NORMALLY OPEN 4 1 2 z Absolute Maximum Ratings Emitter（Input） 3 （Ta=25℃） Detector（Output） Reverse Voltage ……………………………… Continuous Forward Current ……………... 5.0V Output Breakdown Voltage ………………… ± 400V 50mA Continuous Load Current ……………… Peak Forward Current …………………………… 1A Power Dissipation ………………………… Power Dissipation ………………………… ± 130mA 500mW 100mW Derate Linearly from 25℃ ……………… 1.3mW/℃ General Characteristics Isolation Test Voltage ……………… Isolation Resistance 3750VACrms Storage Temperature Range …… -40℃ to +125℃ Operating Temperature Range … -40℃ to +85℃ Vio=500V，Ta=25℃ ……………………… ≧1010Ω Junction Temperature ………………………… 100℃ Total Power Dissipation …………………… 550mW Soldering Temperature， Derate Linearly from 25℃ ……………… 2.5mW/℃ 2mm from case，10 sec ……………………… 260℃ PDF
Документация на KAQY214A

Microsoft Word - KAQY214A_61M00005_Rev2.doc

Дата модификации: 23.02.2011

Размер: 160.7 Кб

7 стр.

PDF
Документация на KAQY214A

Дата модификации: 21.04.2005

Размер: 402.9 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
