KPS28010B

Cosmo
Оптрон с транзисторным выходом. Корпус: SSOP4; Время нарастания: 3 мкс; Время спада: 5 мкс; Вх.прям.напр., макс: 1.4 В; Вх.прямой ток: +/- 50 мА; Коэф.усил.тока: 80-600%; Напр.изоляции: 3750 В, в течение 1 мин; Напр.кол.-эмит.: 80 В; Напр.насыщ.кол.-эмит., макс.: 0.3 В; Ток коллектор: 50 мА;
развернуть ▼ свернуть ▲

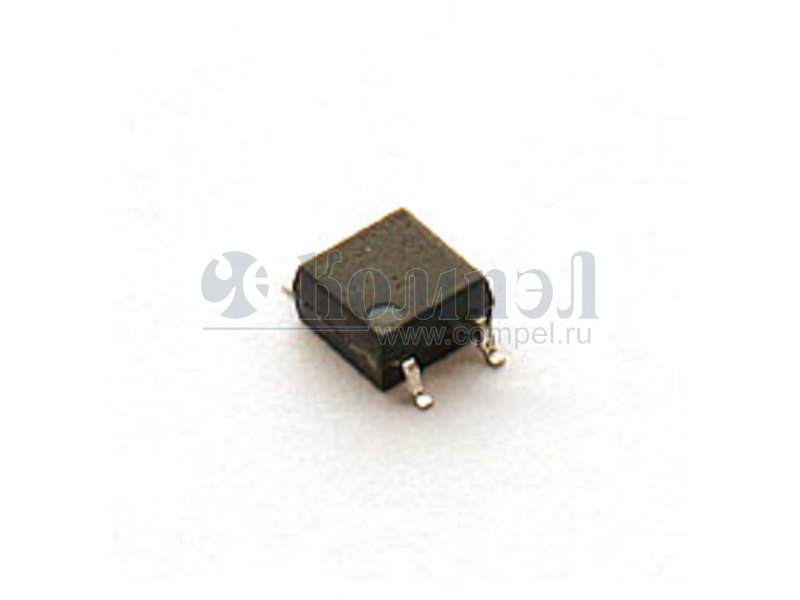

Внешний вид KPS28010B

Технические характеристики

показать свернуть
Корпус SSOP4
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Выход Каналов U вых I вых U изол. t вкл t выкл T раб CTR Примечания Карточка
товара
P= KPS28010BTLD (COSMO)

SSOP4 в ленте 3000 шт —

Файлы 2

показать свернуть
KPS2801 Series 4PIN SSOP PHOTOTRANSISTOR PHOTOCOUPLER cosmo z z Schematic Description The KPS2801 series is DC-input single channel which contains a light emitting diode optically coupled to a phototransistor. It is packaged in a 4-pin SSOP package. 1 4 2 3 The input-output isolation voltage is rated at 3750Vrms. 1. Anode 2. Cathode 3. Emitter 4. Collector z Features 1. Pb free and RoHS compliant 2. High isolation voltage (VISO=3750Vrms) 3. Small and thin package(4pin SSOP, pin pitch 1.27mm) 4. High collector to emitter voltage(VCEO=80V) 5. High-speed switching tr =3μs (typ.), tf =5μs (typ.) 6. MSL class 1 7. Agency Approvals: • UL Approved (No. E169586): UL1577 • c-UL Approved (No. E169586) • VDE Approved (No. 40010469): DIN EN60747-5-5 • FIMKO Approved: EN60065, EN60950 • SEMKO Approved: EN60065, EN60950 • CQC Approved: GB8898-2011, GB4943.1-2011 z Applications • Programmable logic controllers • Measuring instruments • Power supply • Hybrid IC Cosmo Electronics Corp. Document No. 69P05001.4 -1- http://www.cosmo-ic.com PDF
Документация на KPS28010B

Microsoft Word - KPS2801.doc

Дата модификации: 07.06.2017

Размер: 214.2 Кб

10 стр.

PRODUCT SPECIFICATION DATE:11/08/2011 cosmo Photocoupler : KPS2801 ELECTRONICS CORPORATION NO.61P05017 REV. 3 SHEET 1 OF 6 High Isolation Voltage DC Input Response Type SSOP Photocoupler Features ● 1.High isolation voltage(BV=3750Vrms). 2.Small and thin package(4pin SOP,Pin pitch 1.27mm). 3.High collector to emitter voltage(VCEO=80V). 4.High-speed switching(tr=3μs(typ.),tf=5μs(typ.). 5.Agency Approvals ‧ UL approved：No.E169586 ‧ CUL approved：No.E169586 ‧ VDE approved：No.40010469 ‧ FIMKO approved：EN 60065 , EN 60950-1 No.FI23460 ● Applications 1. Programmable logic controllers. 2. Measuring instruments. 3. Power supply. 4. Hybrid IC. PDF
Документация на KPS28010A

Microsoft Word - KPS2801_61P05017-115C&IF=10mA_-REV3-0_add 0.5mm_.doc

Дата модификации: 09.11.2011

Размер: 198.3 Кб

7 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
