DB156S

DC Components
Диод выпрямительный мост на напряжение до 800 В, ток до 1.5 А, с падением напряжения 1.1 В, ёмкостью перехода 25 пФ, производства DC Components (DC)
развернуть ▼ свернуть ▲

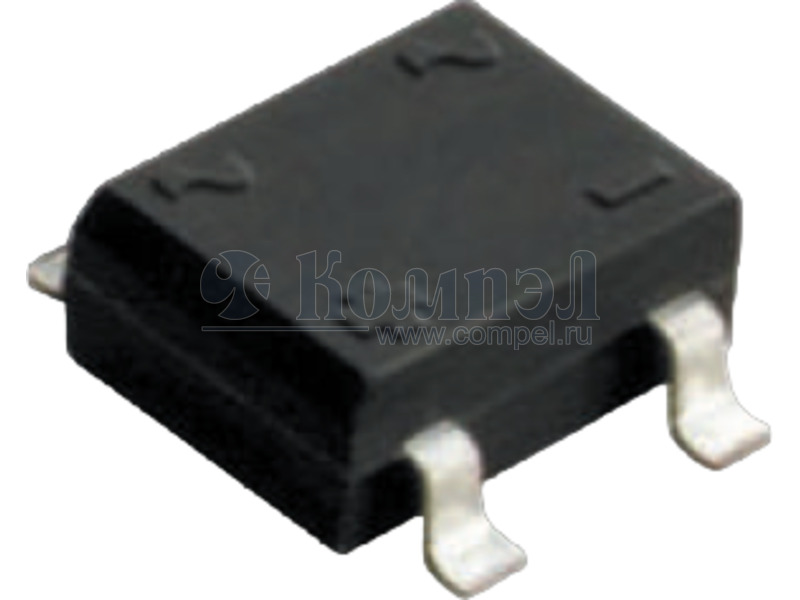

Внешний вид DB155S
Внешний вид DB104S



Технические характеристики

показать свернуть
Корпус DB1S
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Емкость перехода
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= DB156S (YJ)

DBS14 в ленте 1500 шт

 — — — — — Bridge Rectifier Diode, 1.5A, 800V V(RRM)
P= DB156S T/R (DC)

—

 — — — — — — — — — — —
F~ DB157S (YJ)

DBS в ленте 1500 шт

 — — — — — Bridge Rectifier Diode, 1.5A, 1000V V(RRM)

Файлы 1

показать свернуть
DB151S DC COMPONENTS CO., LTD. R THRU RECTIFIER SPECIALISTS DB157S TECHNICAL SPECIFICATIONS OF SINGLE-PHASE SURFACE MOUNT BRIDGE RECTIFIER VOLTAGE RANGE - 50 to 1000 Volts CURRENT - 1.5 Ampere FEATURES * * * * Surge overload rating - 50 Amperes peak Ideal for printed circuit board Reliable low cost construction Glass passivated junction DB-1S .310 (7.9) .290 (7.4) MECHANICAL DATA * * * * * * .268 (6.8) .245 (6.2) Case: Molded plastic Epoxy: UL 94V-0 rate flame retardant Terminals: MIL-STD-202E, Method 208 guaranteed Polarity: Symbols molded or marked on body Mounting position: Any Weight: 0.38 gram .008 (.2) .0004 (.01) .410 (10.4) .360 (9.4) .047 (1.2) .038 (1.0) .009 (.02) .060 (1.524) .040 (1.016) .335 (8.5) .315 (8.0) .102 (2.6) .086 (2.2) MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS o Ratings at 25 C ambient temperature unless otherwise specified. .205 (5.2) .195 (5.0) Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) SYMBOL DB151S DB152S DB153S DB154S DB155S DB156S DB157S UNITS 400 600 800 1000 Volts 140 280 420 560 700 Volts 200 400 600 800 1000 Maximum Recurrent Peak Reverse Voltage VRRM 50 100 200 Maximum RMS Bridge Input Voltage VRMS 35 70 Maximum DC Blocking Voltage VDC 50 100 o Maximum Average Forward Output Current at T A = 40 C Peak Forward Surge Current 8.3 ms single half sine-wave superimposed on rated load (JEDEC Method) 1.5 Amps I FSM 50 Amps VF 1.1 Volts Maximum Forward Voltage Drop per Bridge Element at 1.0A DC o Maximum DC Reverse Current at rated @T A = 25 C DC Blocking Voltage per element @T A = 125 o C 2 I t Rating for Fusing (t<8.3ms) Typical Junction Capacitance ( Note1) Typical Thermal Resistance (Note 2) Operating and Storage Temperature Range Volts IO 10 IR uAmps 500 2 I t 10 CJ 25 RθJ A 40 T J, T STG -55 to + 150 NOTES : 1.Measured at 1 MHZ and applied reverse voltage of 4.0 volts 2. Thermal Resistance from Junction to Ambient and from junction to lead mounted on P.C.B. with 0.5 x 0.5" (13x13mm) copper pads. 364 A 2 Sec pF 0 C/W 0 C PDF
Документация на DB156S

1.5A SMD DIP BRIDGE Revised Date: 2004/JAN/19 ; Io:1.0A -> 1.5A

Дата модификации: 27.07.2023

Размер: 170.7 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
