S2M

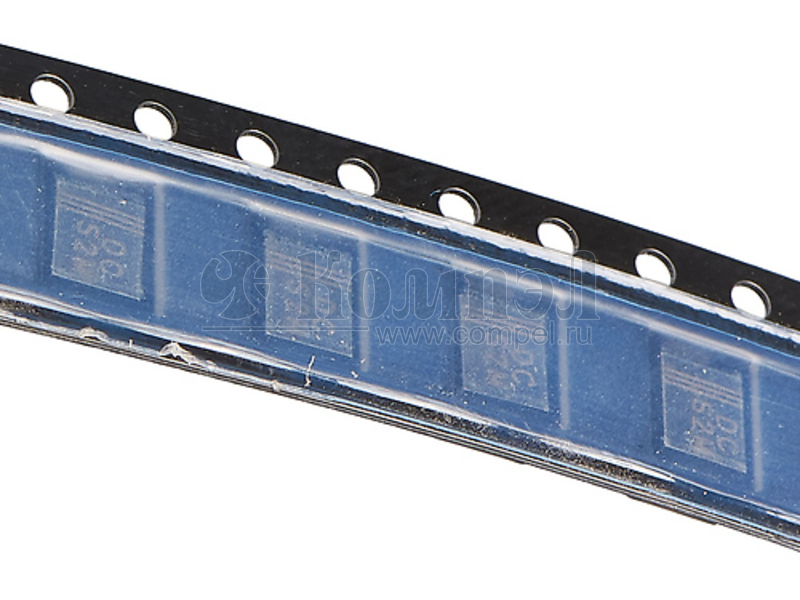

Диод выпрямительный одиночный на напряжение до 1000 В, ток до 2 А, с падением напряжения 1.1 В, производства DC Components (DC)
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Корпус DO214AA
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Обратный ток диода
Рабочая температура
Примечание Rectifier Diode, 1 Phase, 1 Element, 2A, 1000V V(RRM), Silicon, DO-214AA
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
A- GS3MB (YJ)

DO214AA в ленте 3000 шт

Rectifier Diode, 1 Phase, 1 Element, 3A, 1000V V(RRM), Silicon, DO-214AA
A- GS2M (YJ)

DO214AA 3000 шт Rectifier Diode, 1 Phase, 1 Element, 2A, 1000V V(RRM), Silicon, DO-214AA

Файлы 1

показать свернуть
S2A THRU S2M DC COMPONENTS CO., LTD. R RECTIFIER SPECIALISTS TECHNICAL SPECIFICATIONS OF GENERAL PURPOSE SILICON RECTIFIER VOLTAGE RANGE - 50 to 1000 Volts CURRENT - 2.0 Amperes FEATURES * * * * * Ideal for surface mounted applications Glass passivated junction Low leakage current Low forward voltage drop High surge capability SMB(DO-214AA) .083(2.1) .075(1.9) MECHANICAL DATA * Case: Molded plastic * Epoxy: UL 94V-0 rated flame retardant * Lead: MIL-STD-202E, Method 208 guaranteed * Polarity: Color band denotes cathode end * Mounting position: Any * Weight: 0.093 gram approx. .155(3.9) .130(3.3) .185(4.7) .161(4.1) .012(0.3) .004(0.1) .096(2.4) .084(2.1) .060(1.5) .030(0.8) .008(0.2) .004(0.1) MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS o .220(5.6) .197(5.0) Ratings at 25 C ambient temperature unless otherwise specified. Single phase, half wave, 60Hz, resistive or inductive load. For capacitive load, derate current by 20%. Dimensions in inches and (millimeters) SYMBOL S2A S2B S2D S2G S2J S2K S2M UNITS Maximum Recurrent Peak Reverse Voltage VRRM 50 100 200 400 600 800 1000 Volts Maximum RMS Voltage VRMS 35 70 140 280 420 560 700 Volts VDC 50 100 200 400 600 800 1000 Volts Maximum DC Blocking Voltage o Maximum Average Forward Rectified Current at T A = 75 C IO 2.0 Amps Peak Forward Surge Current 8.3 ms single half sine-wave superimposed on rated load (JEDEC Method) IFSM 60 Amps Maximum Instantaneous Forward Voltage at 2.0A DC VF 1.1 Volts Maximum DC Reverse Current at Rated DC Blocking Voltage Typical Junction Capacitance (Note 1) Typical Thermal Resistance (Note 2) Operating and Storage Temperature Range o @ TA=25 C o @ TA=100 C 5.0 IR µAmps 50 CJ pF 30 RθJ L 25 TJ, T STG -55 to +150 o C/ W o C Note 1: Measured at 1 MHz and applied reverse voltage of 4.0 volts. Note 2: Typical thermal resistance from junction to lead, with 0.28 x 0.28 in 2 (7 x 7 mm 2) copper pads to each terminal. REV-3,MAY,2017 1 www.dccomponents.com PDF
Документация на S2M

Дата модификации: 02.01.1970

Размер: 39.8 Кб

3 стр.
