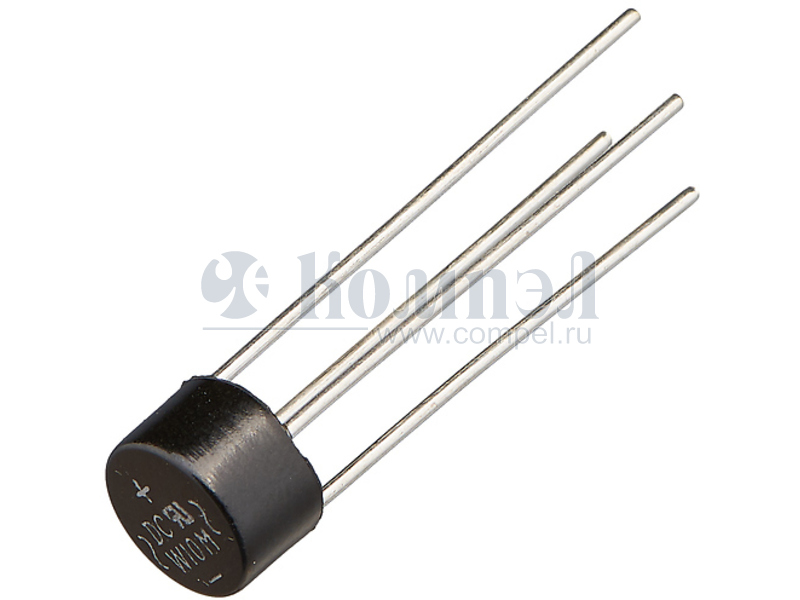

W10M

BRIDGE RECTIFIER, 1.5A, 1000V; Phases, No. of:Single; Voltage, Vrrm:1000V; Current, If AV:1.5A; Voltage, Vf Max:1V; Termination Type:Through Hole; Temperature, Operating Range:-55°C to +125°C; Case Style:WOB; Pins, No. of:4; Current, Ifs Max:40A; Current, Ir Max:10чA; Diameter, External:9.1mm; Diameter, Lead:0.81mm; Length / Height, External:5.5mm; Pitch, Lead:5.6mm; Temperature, Ambient Ta:25°C; Voltage, Input RMS:700V
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Корпус SMD4
Конфигурация соединения диодов
Максимальное обратное напряжение диода
Прямое падение напряжения
Прямой ток диода (средн)
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
W005M THRU W10M DC COMPONENTS CO., LTD. R RECTIFIER SPECIALISTS TECHNICAL SPECIFICATIONS OF SINGAL-PHASE SILICON BRIDGE RECTIFIER VOLTAGE RANGE - 50 to 1000 Volts CURRENT - 1.5 Amperes FEATURES * Surge overload ratings to 50 Amperes peak * Ideal for printed circuit board WOM .360(9.1) .340(8.6) .217(5.5) .197(5.0) MECHANICAL DATA * Case: Molded plastic * Epoxy: UL 94V-0 rated flame retardant * Lead: MIL-STD-202E, Method 208 guaranteed * Polarity: Symbols molded or marked on body * Mounting position: Any * Weight: 1.2 grams approx. 0.71 (18.0) MIN. 0.83 (21.0) MIN. .032(0.8) .028(0.7) POS. LEAD MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS o Ratings at 25 C ambient temperature unless otherwise specified. Single phase, half wave, 60Hz, resistive or inductive load. For capacitive load, derate current by 20%. .220(5.6) .180(4.6) .220(5.6) .180(4.6) SPACING Dimensions in inches and (millimeters) SYMBOL W005M W01M W04M W06M W08M 100 200 400 600 800 1000 Volts 280 420 560 700 Volts 400 600 800 1000 Volts Maximum Recurrent Peak Reverse Voltage VRRM Maximum RMS Voltage VRMS 35 70 140 VDC 50 100 200 Maximum DC Blocking Voltage o 50 W10M UNITS W02M Maximum Average Forward Rectified Current at T A = 25 C IO 1.5 Amps Peak Forward Surge Current 8.3 ms single half sine-wave superimposed on rated load (JEDEC Method) IFSM 50 Amps VF 1.1 Volts Maximum DC Forward Voltage Drop per Element at 1.5A Maximum DC Reverse Current at Rated DC Blocking Voltage o @ TA=25 C o @ TA=100 C Typical Junction Capacitance (Note 1) Typical Thermal Resistance (Note 2) Operating and Storage Temperature Range 10 IR µAmps 500 CJ pF 25 RθJ A 40 TJ, T STG -55 to +150 o C/ W o C Note 1: Measured at 1.0 MHZ and applied reverse voltage of 4.0V DC. Note 2: Typical thermal resistance from junction to ambient. REV-3,MAY,2017 1 www.dccomponents.com PDF
Документация на W08M

Дата модификации: 26.06.2019

Размер: 490 Кб

3 стр.

Документация на W10M

DATASHEET SEARCH SITE | WWW.ALLDATASHEET.COM DATASHEET SEARCH, DATABOOK, COMPONENT, FREE DOWNLOAD SITE

Дата модификации: 24.04.2006

Размер: 81.4 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
