CR1220

FANSO EVE Energy
Элемент диоксид марганцевый. Типоразмер СR1220 Рабочая температура (гр. С): -20+60. Номинальное напряжение(В): 3,0. Номинальноя емкость(мАч): 40.
развернуть ▼ свернуть ▲

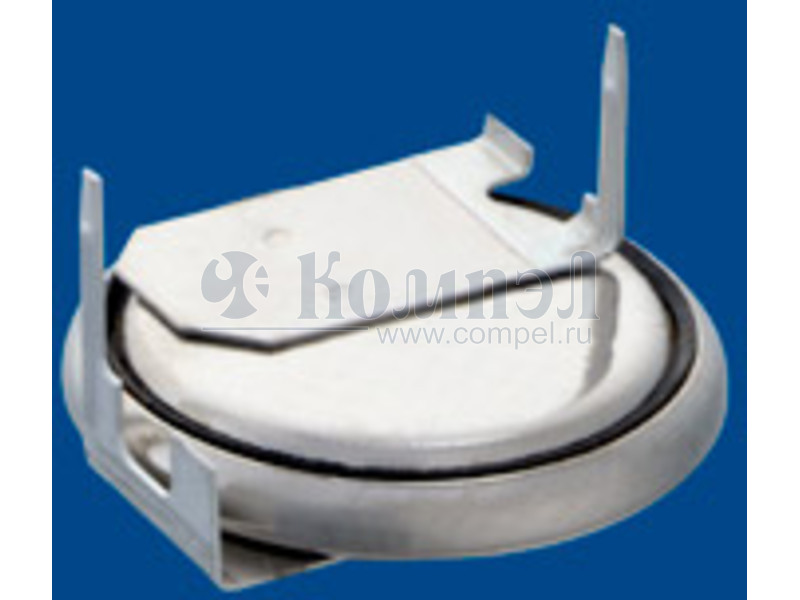

Внешний вид CR1220

Технические характеристики

показать свернуть
Типоразмер
Тип батареи
Напряжение номинальное
Ёмкость номинальная
Тип выводов
Ток разряда стандартный
Ток разряда продолжительный (макс)
Ток разряда импульсный (макс)
Размер 12.5×12.5×2 мм
Температура рабочая
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Типоразмер Тип батареи Напряжение Ёмкость Тип выводов I станд. I макс. I имп. R внутр. Траб Тхран Примечания Карточка
товара
P= CR1220 (EEMB)

— 1 шт — — Primary Battery, Lithium Manganese Dioxide, 1220, 3V, 0.04Ah
P= CR1220 (PAN)

—

 — — — — — — — — — — — —
P= CR1220 (P-FLASH)

— 5 шт

 — — —

Файлы 8

показать свернуть
WUHAN FANSO TECHNOLOGY CO.,LTD Rd.5,Sitai Industrial Park,Yongfeng Avenue,Hanyang District,Wuhan China Tel: 86 27 84458099 Fax: 86 27 84453116 Email: marsha@fansobattery.com FANSO LiSOCL2 Battery Depassivation Guidance This document is applies to guide our clients how to prevent FANSO 3.6V Li-SOCL2 battery passivation by means of pulsing the battery at a regular time. Following is the specific pulse mode applied to different cells to avoid the passivation during storage Model Pulse Current Pulse Time Pulse Frequency Check Loading Voltage ER14250H 5~10mA 3~5sec. 1time/1~2tweek 330Ω≥3.20V（5sec.） ER14505H 20~30mA 3~5sec. 1time/1~2tweek 200Ω≥3.20V（5sec.） ER18505H 20~30mA 3~5sec. 1time/1~2tweek 200Ω≥3.25V（5sec. ER26500H 50~80mA 3~5sec. 1time/1~2tweek 56Ω≥3.20V（5sec.） ER34615H 50~100mA 3~5sec. 1time/1~2tweek 56Ω≥3.25V（5sec.） ER14505M 200~300mA 3~5sec. 1time/1~2tweek 33Ω≥3.20V（5sec.） ER18505M 200~300mA 3~5sec. 1time/1~2tweek 15Ω≥3.20V（5sec.） ER26500M 400~500mA 3~5sec. 1time/1~2tweek 8.2Ω≥3.20V（5sec.） ER34615M 400~500mA 3~5sec. 1time/1~2tweek 8.2Ω≥3.25V（5sec.） Generally, FANSO recommend not to store the battery more than 3 months upon receiving them from us, and the battery should be kept in a ventilated room with temperature 23℃ and relative humidity of 45%~75% to maintain its low self-discharge rate during storage. The maximum storage temperature should not exceed 30℃, or it may cause the battery passivation and self-discharge rate increasing, which leads to extra capacity consumption of the battery. In order to depassivation, we suggest you can pre-discharge the batteries with a relatively low continuous current for consume its capacity as little as possible. Following is the discharge current and loading resistance applied for each cell in specific: Battery model Active current Active time Check loading voltage ER14250H 5~10mA 15~20minutes 330Ω≥3.20V（5sec.） ER14505H 20~30mA 15~20minutes 200Ω≥3.20V（5sec.） ER18505H 20~30mA 15~20minutes 200Ω≥3.25V（5sec. ER26500H 50~80mA 15~20minutes 56Ω≥3.20V（5sec.） ER34615H 50~100mA 15~20minutes 56Ω≥3.25V（5sec.） ER14505M 200~300mA 15~20minutes 33Ω≥3.20V（5sec.） ER18505M 200~300mA 15~20minutes 15Ω≥3.20V（5sec.） ER26500M 400~500mA 15~20minutes 8.2Ω≥3.20V（5sec.） ER34615M 400~500mA 15~20minutes 8.2Ω≥3.25V（5sec.） All the information in this document belongs to Wuhan Fanso Technology Co., Ltd. Please don’t copy, photograph without authorization. Please feel free to contact Marsha if any question. PDF
Файлы для семейства Cil_FANSO

Administrator Keywords:

Дата модификации: 17.12.2025

Размер: 211.2 Кб

1 стр.

Wuhan FANSO Technology Co., Ltd. STORAGE CONDITIONS Li-SOCl2 and Li-MnO2 batteries are electrochemical power, storage temperature, time and humidity affect the battery’s property, long storage time ( more than 1 year ) and high temperature generate passivation effect to the Li-SOCL2 ( ER series) battery, we recommend not to store the battery for more than 6 ( or up to 12) months after receiving them, and store the batteries at a ventilated room with temperature not exceeding 23 ℃. Battery’s working temperature and working mode affect the its performance and life time too, we suggest to consult our partner COMPEL JSC or us for guidance when choosing our batteries for your project. 8th July 2022 Wuhan FANSO Technology Co.,Ltd 1/1 PDF
Документация на семейство Cil_FANSO

PROFORMAL INVOICE Keywords:

Дата модификации: 13.09.2022

Размер: 145.1 Кб

1 стр.

Wuhan FANSO Technology Co., Ltd. STATEMENT We hereby declare that our battery falls into the ECCN category of EAR99, and they are applied for civil consuming fields. 15th March 2022 Wuhan FANSO Technology Co.,Ltd 1/1 PDF
Документация на ER14335H/S

PROFORMAL INVOICE Keywords:

Дата модификации: 17.03.2022

Размер: 109.6 Кб

1 стр.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по обращению с литиевыми элементами

Microsoft Word - Инструкция по обращению с литиевыми элементами_3

Дата модификации: 03.08.2021

Размер: 98.2 Кб

2 стр.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по обращению с литиевыми элементами

Microsoft Word - Инструкция по обращению с литиевыми элементами

Дата модификации: 20.05.2021

Размер: 99.1 Кб

2 стр.

PDF
Документация на семейство Cil_FANSO

Во всю страницу

Дата модификации: 13.06.2019

Размер: 463.8 Кб

1 стр.

Technical Report No. 64.105.18.00234.01 Rev. 00 Dated 2018-02-02 Client: Name: WUHAN FANSO TECHNOLOGY CO.,LTD. Address: RD.5, SITAI INDUSTRIAL PARK,YONGFENG AVENUE,HANYANG DISTRICT,WUHAN CHINA Manufacturing place: Manufacturer’s name: same as the client Address: same as the client Factory’s name: same as the client Address: same as the client Test subject: Product: Lithium Thionyl Chloride Battery (primary battery) Type: ER34615H ,ER26500H, ER18505H Trade mark (if any): FANSO Test specification: EN 60079-0:2012+A11:2013 (Partial) EN 60079-11:2012 (Partial) The tests are based on harmonised standard of ATEX directive Purpose of examination: inspection according to specified requirements to realize the conformity with the Produktsicherheitsgesetz –ProdSG, version Nov 08, 2011 inspection according to specified requirements to realize the observance of the protection aims of the following EC directives: LVD directive 2014/35/EU EMC directive 2014/30/EU Test according to the test specification Test result: The products comply with ATEX standard EN 60079-0:2012+A11:2013 (Partial), EN 60079-11:2012 (Partial), see item 3 of this report for details. This technical report may only be quoted in full. Any use for advertising purposes must be granted in writing. This report is the result of a single examination of the object in question and is not generally applicable evaluation of the quality of other products in regular production. Project No: 64.105.18.00234.01 Rev.: 00 Date: 2018-02-02 Page: 1 of 4 Telephone : +86 20 3832 0668 Telefax : +86 20 3832 0598/0478 http://www.tuv-sud.cn TÜV SÜD Certification and Testing (China) Co., Ltd. Guangzhou Branch, TÜV SÜD Group 5F, Communication Building, 163 Pingyun Rd, Huangpu Ave. West,Guangzhou, 510656, P.R.China PDF
Документация на семейство Cil_FANSO

Subject:

Дата модификации: 15.01.2018

Размер: 504 Кб

4 стр.

SPECIFICATION CR1220 3.0V UL Component Recognition File Number MH46165 Discharge characteristics at 25℃ Discharge curve in different temperatures(62kΩ) 4 4 3 3 2 6.2kΩ 62kΩ 2 0℃ 60℃ 1 1 0 0 23℃ 0 100 200 300 400 500 600 Time(h) 700 800 900 0 100 200 300 400 500 Time(h) 600 700 800 900 PDF
Документация на серию CR1220

CR1220.cdr

Дата модификации: 01.01.1970

Размер: 702.7 Кб

1 стр.
