G5S12015A

GPT
Диод выпрямительный одиночный на напряжение до 1200 В, ток до 15 А, с падением напряжения 1.7 В, ёмкостью перехода 1370 пФ, производства GPT (GPT)
развернуть ▼ свернуть ▲

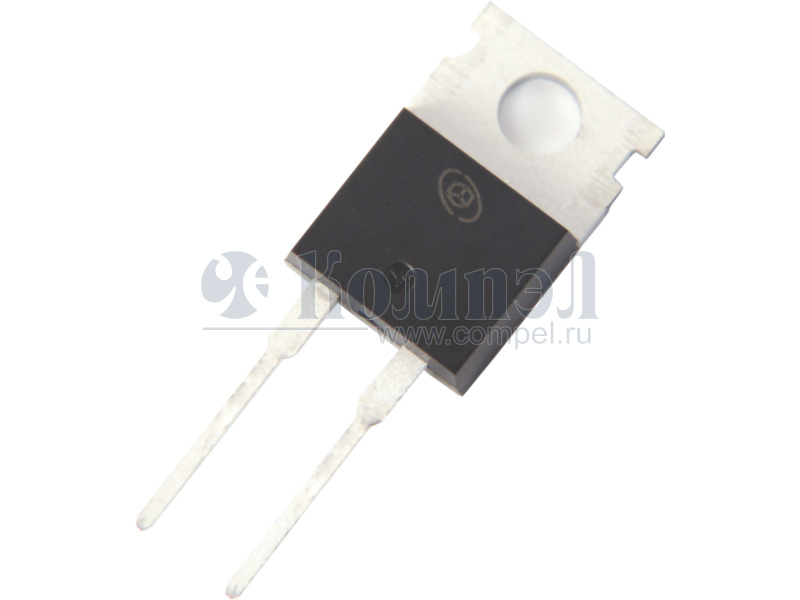

Внешний вид G5S12015A
Внешний вид G5S12015A



Технические характеристики

показать свернуть
Корпус TO220AC
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Особенности
Обратный ток диода
Емкость перехода
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 4

показать свернуть
Тип Наименование Корпус Упаковка i Сборка Uобр Iпрям Uпрям Особенности Iобр t ов Сперех T раб Монтаж Примечание Карточка
товара
P= WSRSIC015120NNI (WAYON)

— 50 шт

 — — — — — — — — — — —
P= WSRSIC010120NNI (WAYON)

TO220AC в линейках 50 шт

 — — — —
P= YJD112010PG1 (YJ)

TO220AC

 — Silicon Carbide Schottky Diode
A- G5S12020A (GPT)

TO220AC в линейках 100 шт — —

Файлы 2

показать свернуть
G5S12015A Silicon Carbide Schottky Diode Features • Zero reverse recovery current • Zero forward recovery voltage • Temperature independent switching behavior VRRM 1200V IF (TC = 155.5°C) 15A Qc 80nC • High temperature operation • High frequency operation Benefits • Unipolar rectifier • Substantially reduced switching losses • No thermal run-away with parallel devices TO-220AC Inner Circuit • Reduced heat sink requirements Applications • SMPS, PFC • Solar application, UPS, EV/HEV • Motor drives, Wind turbine, Rail traction www.globalpowertech.cn ©2022 Global Power Technology Co., Ltd. All Rights Reserved G = GPT 5 = Gen5 S = SiC Schottky Diode 120 = Voltage Rating 1200V 15 = Current Rating 15A A = TO-220AC DDDDDD = Traceable Code Rev. B.1 2022 Page 1 of 7 PDF
Документация на G5S12015A

Дата модификации: 11.05.2022

Размер: 693.8 Кб

7 стр.

Datasheet V2020.A.0 G5S12015A 1200V/15A Silicon Carbide Power Schottky Barrier Diode Features • Zero reverse recovery current • Zero forward recovery voltage • Temperature independent switching behavior • High temperature operation • High frequency operation Key Characteristics VRRM 1200 V IF, Tc≤156℃ 15 A QC 84 nC Benefits • Unipolar rectifier • Substantially reduced switching losses • No thermal run-away with parallel devices • Reduced heat sink requirements Applications • SMPS, e.g., CCM PFC; • Motor drives, Solar application, UPS, Wind turbine, Rail traction, EV/HEV Part No. Package Type Marking G5S12015A TO-220AC G5S12015A G5S12015A ©2020 Global Power Technology Company Ltd - ALL RIGHTS RESERVED PDF
Документация на G5S12015A

 1200V/10A Silicon Carbide Power Schottky Barrier Diodes Bare Die Keywords:

Дата модификации: 24.07.2020

Размер: 620.6 Кб

5 стр.
