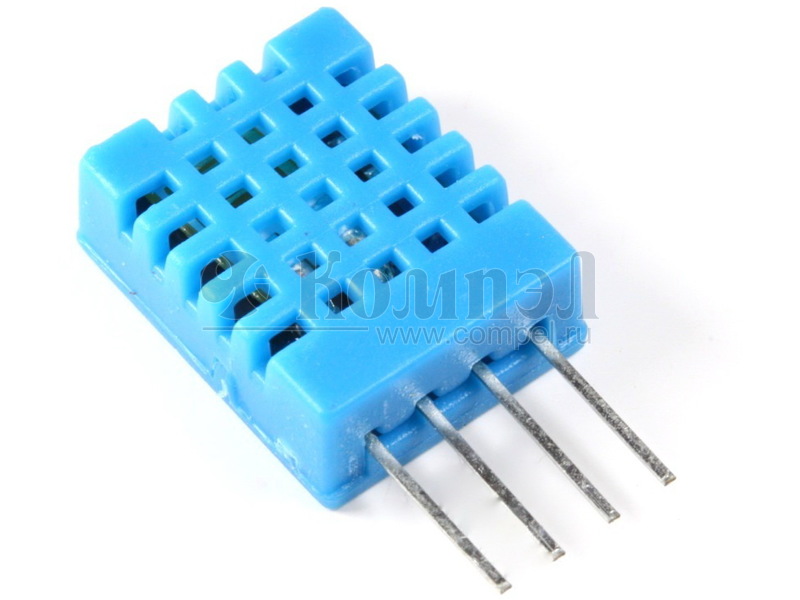

DHT11 Digital Temperature and Humidity Sensor

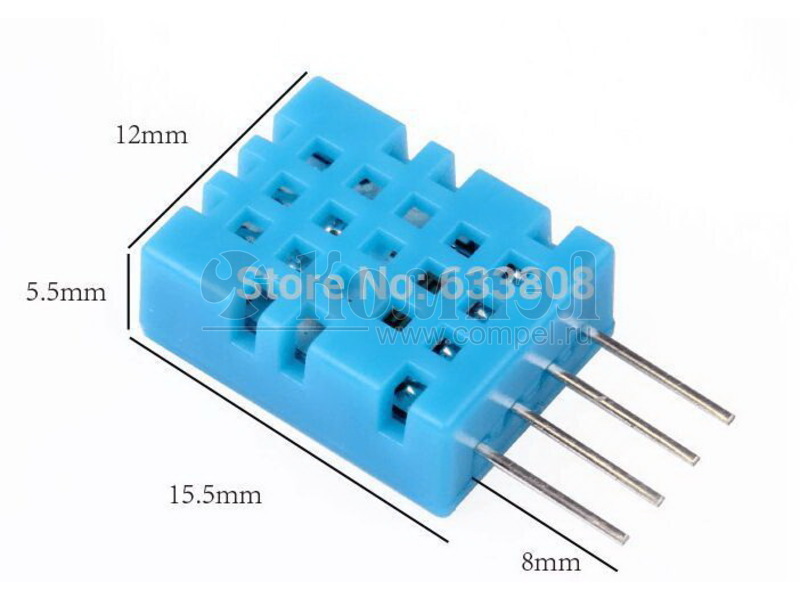

Недорогой датчик температуры и влажности DHT11. Этот сенсор прост в подключении и использовании, отлично подойдет для хобби-проектов на Arduino. Датчик применяется для проектов “умный дом", в автоматике управления вентиляцией, кондиционированием, современных приборах сушки воздуха и аналогичных приборах. Датчик DHT состоит из двух основных частей: ёмкостный датчик влажности и термистор. Также в корпусе установлен простенький чип для преобразования аналогового сигнала в цифровой. Считывать цифровой сигнал на выходе достаточно просто, можно использовать любой контроллер, например Arduino или Raspberry. Характеристики: DHT11: - Измерение уровня влажности в диапазоне от 20% до 80%. При этом точность измерений находится в диапазоне 5%. Измерение влажности: Точность при температуре 25С - 4 % 0-50С - 5 % Диапазон измерений при температуре 0С: 30-90 % RH 25С: 20-90 % RH 50С: 20-80 % RH - Измеряет температуру в диапазоне от 0 до +50 градусов с точностью плюс-минус 2%. - Точность 1-2 % - Диапазон 0-50C градусов - Предельное время отклика 30 c - Максимально потребляемый ток - 2.5мА при преобразовании (при запросе данных). - Питание: от 3 до 5В - Частота опроса 1 раз в секунду - Размер корпуса: 15.5 мм x 12 мм x 5.5 мм. - Выводы: 4 контакта, расстояние между соседними - 0.1". Подключение сенсоров DHT к Arduino: Датчики DHT имеют 4 вывода и их просто установить на breadboard. 1) питание. 2) вывод данных 3) не используется 4) GND (земля). Между выводами питания и вывода данных нужно разместить резистор номиналом 10 кОм.
развернуть ▼ свернуть ▲
- Группа: Датчики влажности
- Корпус: —
- Норма упаковки: 1 шт. (на поддоне)
Технические характеристики
показать свернуть| Диапазон измеряемой влажности |  | |
|---|---|---|
| Точность при 25°C |  | |
| Время отклика |  | |
| Напряжение питания |  | |
| Особенности |  | |
| Рабочая температура |  | |
| Примечания |  |
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER
Файлы 1
показать свернуть
Документация на DHT11 Digital Temperature and Humidity Sensor
Дата модификации: 15.07.2016
Размер: 401 Кб
8 стр.
