RF63

HOPERF
RF63 Ultra-Low Power Integrated UHF Transceiver General Description ADVANCED COMMUNICATIONS & SENSING Features The RF63 is a low cost single-chip transceiver operating in the frequency ranges from 863-870, 902928 MHz and 950-960 MHz. The RF63 is optimized for very low power consumption (3mA in receiver mode). It incorporates a baseband modem with data rates up to 200 kb/s. Data handling...
развернуть ▼ свернуть ▲

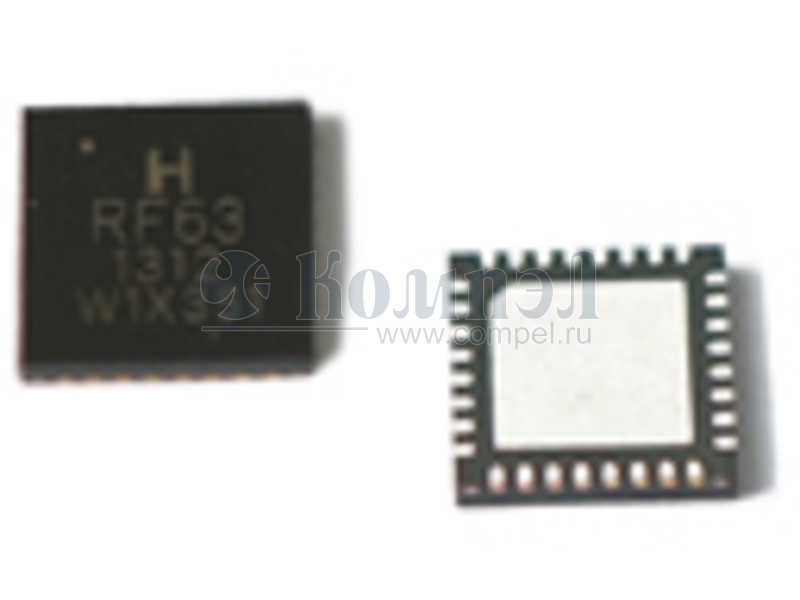

Внешний вид серии RF63

Технические характеристики

показать свернуть
Конструктивное исполнение
Рабочая частота 863-870 МГц, 902-928 МГц, 950-960 МГц
Режим работы
Стандарт передачи данных
Поддерживаемые интерфейсы
Скорость передачи данных (макс)
Напряжение питания
Ток потребления
Чувствительность приёмника
Размер 5×5×0.75 мм
Рабочая температура
Примечания 863-870 MHz; OOK/FSK; 3mA RX; < 200 kb/s, +12.5 dBm, 25 mA @ +10 dBm; -40;+85°C
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
RF63 Ultra-Low Power Integrated UHF Transceiver General Description ADVANCED COMMUNICATIONS & SENSING Features The RF63 is a low cost single-chip transceiver operating in the frequency ranges from 863-870, 902928 MHz and 950-960 MHz. The RF63 is optimized for very low power consumption (3mA in receiver mode). It incorporates a baseband modem with data rates up to 200 kb/s. Data handling features include a sixty-four byte FIFO, packet handling, automatic CRC generation and data whitening. Its highly integrated architecture allows for minimum external component count whilst maintaining design flexibility. All major RF communication parameters are programmable and most of them may be dynamically set. It complies with European (ETSI EN 300-220 V2.1.1) and North American (FCC part 15.247 and 15.249) regulatory standards. • • • Ordering Information • • • • • • • • • • Table 1: Ordering Information Low Rx power consumption: 3mA Low Tx power consumption: 25 mA @ +10 dBm Good reception sensitivity: down to -107 dBm at 25 kb/s in FSK, -113 dBm at 2kb/s in OOK Programmable RF output power: up to +12.5 dBm in 8 steps Packet handling feature with data whitening and automatic CRC generation Wide RSSI (Received Signal Strength Indicator) dynamic range, 70dB from Rx noise floor Bit rates up to 200 kb/s, NRZ coding On-chip frequency synthesizer FSK and OOK modulation Incoming sync word recognition Built-in Bit-Synchronizer for incoming data and clock synchronization and recovery 5 x 5 mm TQFN package Optimized Circuit Configuration for Low-cost applications Applications • • • TQFN-32 package — Operating range [-40;+85° C] T refers to Lead Free packaging This device is WEEE and RoHS compliant • • • • • • Wireless alarm and security systems Wireless sensor networks Automated Meter Reading Home and building automation Industrial monitoring and control Remote Wireless Control Application Circuit Schematic Page 1 of 91 Tel: +86-755-82973805 Fax: +86-755-82973550 E-mail: sales@hoperf.com http://www.hoperf.com PDF
Документация на серию RF63

SX1211_Rev7

Дата модификации: 09.11.2022

Размер: 3.94 Мб

91 стр.
