Китайская компания HopeRF производит микросхемы и модули для беспроводной передачи данных, а также датчики атмосферного давления, температуры и влажности. Линейка продукции HopeRF для беспроводной передачи данных включает в себя как микросхемы отдельных приемников и передатчиков, так и трансиверы, в том числе и со встроенным микроконтроллером на базе ядер Cortex-M0 и 80С51.

Особенностью линейки приемопередатчиков диапазона до 1 ГГц является широкий выбор решений от простейшего приемника/передатчика для беспроводного брелока до трансиверов с различными видами модуляции для современных способов пакетной обработки данных (таблица 1).

Для диапазона 2,4 ГГц предлагаются микросхемы и модули стандарта Bluetooth Low Energy со встроенным микроконтроллером, имеющим ядро Cortex-M0+, и Wi-Fi-модули.

Датчики влажности и температуры HopeRF представлены как микросхемами, так и миниатюрными модулями с шагом выводов 2,54 мм. Точность измерения температуры достигает ±0,15°C, а влажности – до ±2,0% RH (таблица 2).

Датчики атмосферного давления (барометры) позволяют работать в режиме альтиметра, то есть посредством измерения относительного давления определять изменение высоты объекта над поверхностью земли  (таблица 3).

Также со склада КОМПЭЛ доступны системы-на-кристалле производства HopeRF для реализации проприетарных протоколов в диапазонах 433/868 МГц.

Таблица 1. Микросхемы приемопередатчиков диапазона до 1 ГГц

Наименование Тип Параметры Внешний вид

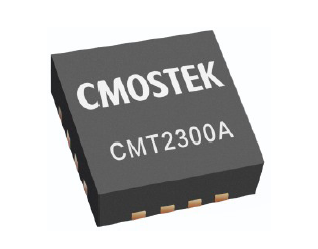

CMT2300A-EQR Микросхема приемопередатчика диапазона до 1 ГГц
  • 127…1020 МГц
  • OOK, (G)FSK and (G)MSK
  • TX PWR 20 дБм
  • Data Rate 0,5…300 кбит/c
  • 64-byte Tx/Rx FIFO
  • RX current 7,2 мА
  • Питание 1,8…3,6 В
  • QFN16 3х3 мм

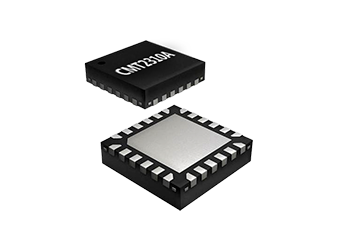

CMT2310A-EQR Микросхема приемопередатчика диапазона до 1 ГГц
  • 113…960 МГц
  • OOK/2 (G)FSK/4 (G)FSK
  • TX PWR 20 дБм
  • Data Rate 0,1…1000 кбит/c
  • 128-byte Tx/Rx FIFO
  • RX current 9,6 мА
  • Питание 1,8…3,6 В
  • QFN24 4х4 мм
RF63 Микросхема приемопередатчика диапазона до 1 ГГц
  • 863…870, 902…928 и 950…960 МГц
  • OOK/FSK
  • TX PWR 12,5 дБм
  • Data Rate < 200 кбит/c
  • 64-byte Tx/Rx FIFO
  • RX current 3 мА
  • Питание 2,1…3,6 В
  • TQFN 5×5 мм
RF64 Микросхема приемопередатчика диапазона до 1 ГГц
  • 300…510 МГц
  • OOK/FSK
  • TX PWR 2,5 дБм
  • Data Rate < 150 кбит/c
  • 64-byte Tx/Rx FIFO
  • RX current 3 мА
  • Питание 2,1…3,6 В
  • TQFN 5×5 мм

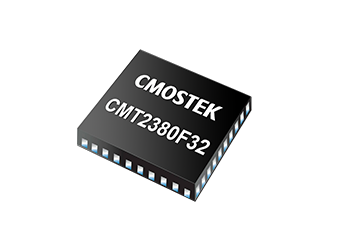

CMT2380F32-EQR Микросхема SoC приемопередатчика диапазона до 1 ГГц c MCU 32 МГц Cortex-M0+
32 кбайт Flash
4 кбайт RAM
  • 127…1020 МГц
  • FSK, GFSK, MSK, GMSK, OOK
  • TX PWR 20 дБм
  • Data Rate 0,5…300 кбит/c
  • 64-byte Tx/Rx FIFO
  • RX current 8,5 мА
  • Питание 1,8…3,6 В
  • QFN40 5×5 мм

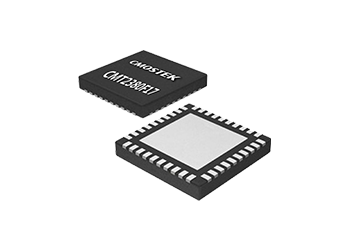

CMT2380F17-EQR Микросхема SoC приемопередатчика диапазона до 1 ГГц c MCU 80C51
16 кбайт Flash
1 кбайт RAM
  • 127…1020 МГц
  • (G)FSK, (G)MSK, OOK
  • TX PWR 20 дБм
  • Data Rate 0,5…300 кбит/c
  • 64-byte Tx/Rx FIFO
  • RX current 8,5 мА
  • Питание 1,8…3,6 В
  • QFN40 5×5 мм

Таблица 2. Микросхемы датчиков температуры и влажности

Наименование Тип Параметры Внешний вид

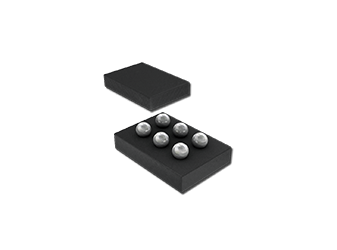

T09 Микросхема датчика температуры
  • Точность ±0,2°C
  • Температурный диапазон
    -40…125°C
  • Питание 1,71…3,6 В
  • Выход I²C
  • Ток 6 мкA @4 Гц
  • WLCSP 1,5×1 мм

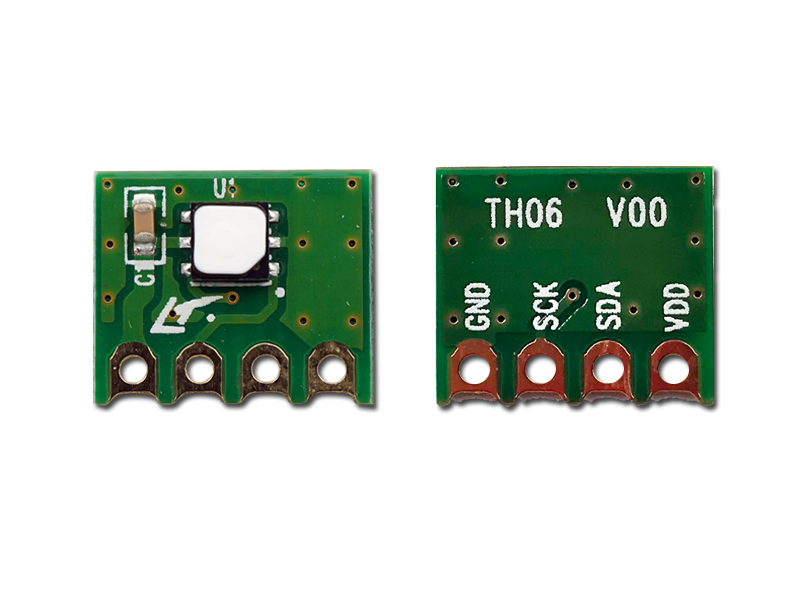

TH06 Модуль датчика влажности и температуры
  • Точность ±1°C; ±5 % RH
  • Температурный диапазон
    -40…125°C
  • Питание 1,9…3,6 В
  • Выход I²C
  • Ток 150 мкA (Active)
  • 9,1×10,8 мм

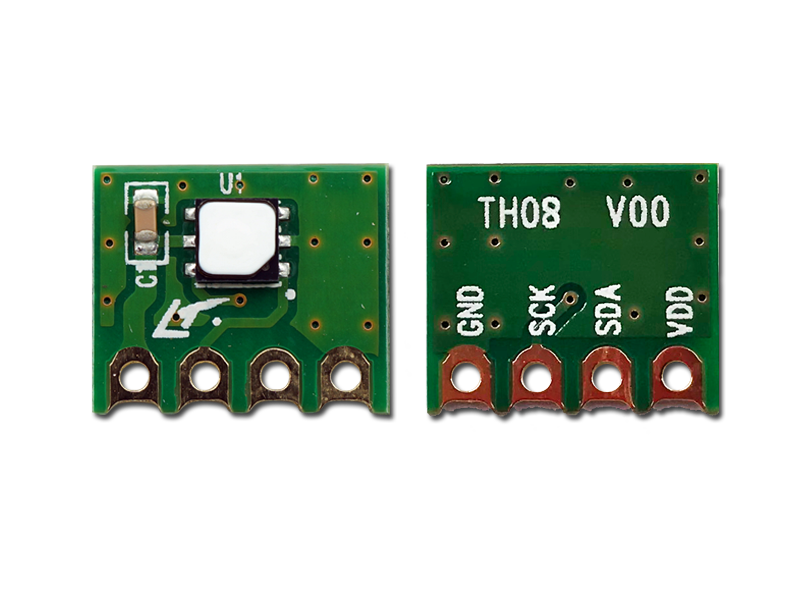

TH08 Модуль датчика влажности и температуры
  • Точность ±0,3°C; ±2 % RH
  • Температурный диапазон
    -40…85°C
  • Питание 1,9…3,6 В
  • Выход I²C
  • Ток 150 мкА (Active)
  • 9,1×10,8 мм

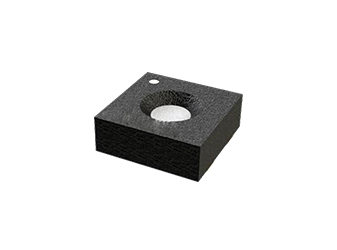

TH09C Микросхема датчика влажности и температуры
  • Точность ±0,15°C; ±2,0 % RH
  • Температурный диапазон
    -40…100°C
  • Питание 1,71…3,6 В
  • Выход I²C
  • Ток 6,6 мкА @1 Гц
  • 2×2 мм

Таблица 3. Микросхемы датчиков атмосферного давления (барометров)

Наименование Тип Параметры Внешний вид

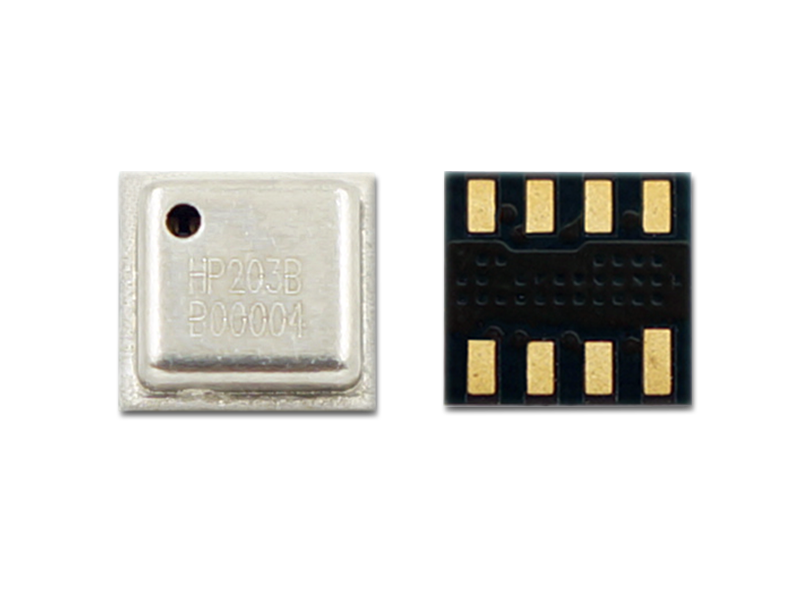

HP203B Датчик атмосферного давления (барометр)
  • 300…1200 мбар
  • Точность ±0,5 мбар
  • Разрешение ±10 см
  • Температурный диапазон
    -40…85°C
  • Питание 1,8…3,6 В
  • Выход I²C
  • Ток 5,3 мкА @1 Гц
  • 3,8×3,6×1,2 мм
HP203N Датчик атмосферного давления (барометр)
  • 300…1200 мбар
  • Точность ±1,5 мбар
  • Разрешение ±10 см
  • Температурный диапазон
    -40…85°C
  • Питание 1,8…3,6 В
  • Выход I²C
  • Ток 5,3 мкА @1 Гц
  • 3,8×3,6×1,2 мм

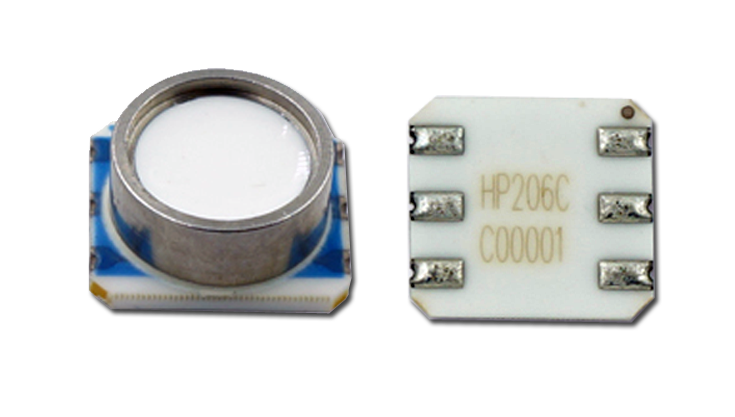

HP206C Датчик атмосферного давления (барометр)
  • 300…1200 мбар
  • Точность ±0,5 мбар
  • Разрешение ±10 см
  • Температурный диапазон
    -40…85°C
  • Питание 1,8…3,6 В
  • Выход I²C
  • Ток 5,3 мкА @1 Гц
  • 6,3×6,8×3 мм

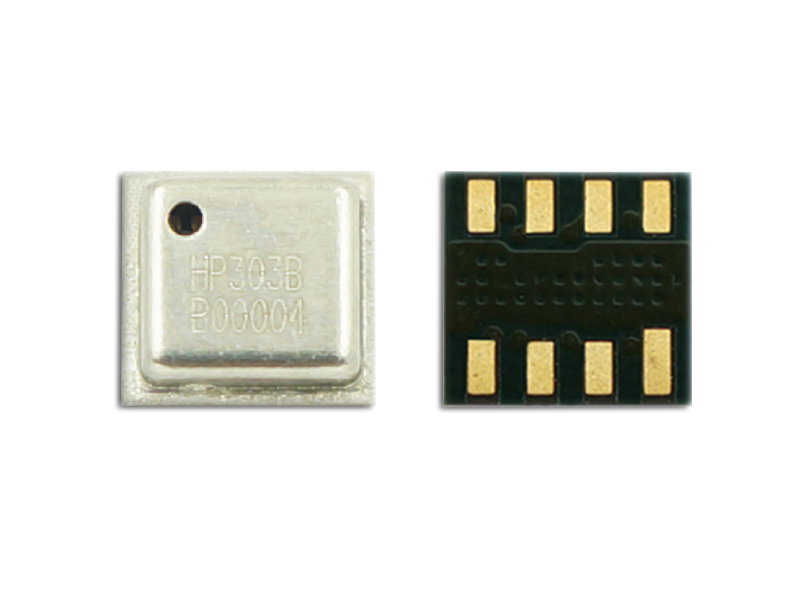

HP303B Датчик атмосферного давления (барометр)
  • 300…1200 мбар
  • Точность ± 0,1 мбар
  • Разрешение ±5 см
  • Температурный диапазон
    -40…85°C
  • Питание 1,7…3,6 В
  • Выход I²C и SPI
  • Ток 2,1 мкА @1 Гц
  • 3,8×3,6×1,2 мм

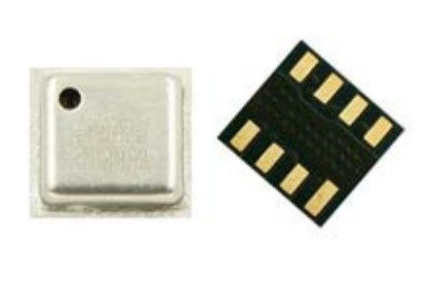

HP303F Датчик атмосферного давления (барометр)
  • 300…1200 мбар
  • Точность ± 0,2 мбар
  • Разрешение ±5 см
  • Температурный диапазон
    -40…85°C
  • Питание 1,7…3,6 В
  • Выход I²C и SPI
  • Ток 2,1 мкА @1 Гц
  • 3,8×3,6×1,2 мм

Для каждого модуля на сайте HopeRF доступны полный комплект документации и рекомендации по применению.

•••
