RF64

HOPERF
RF64 ADVANCED COMMUNICATIONS & SENSING300-510MHz Transceiver Ultra-Low Power Integrated General Description Features The RF64 is a low cost single-chip transceiver operating in the frequency ranges from 300MHz to 510MHz. The RF64 is optimized for very low power consumption (3mA in receiver mode). It incorporates a baseband modem with data rates up to 150 kb/s. Data handling features incl...
развернуть ▼ свернуть ▲

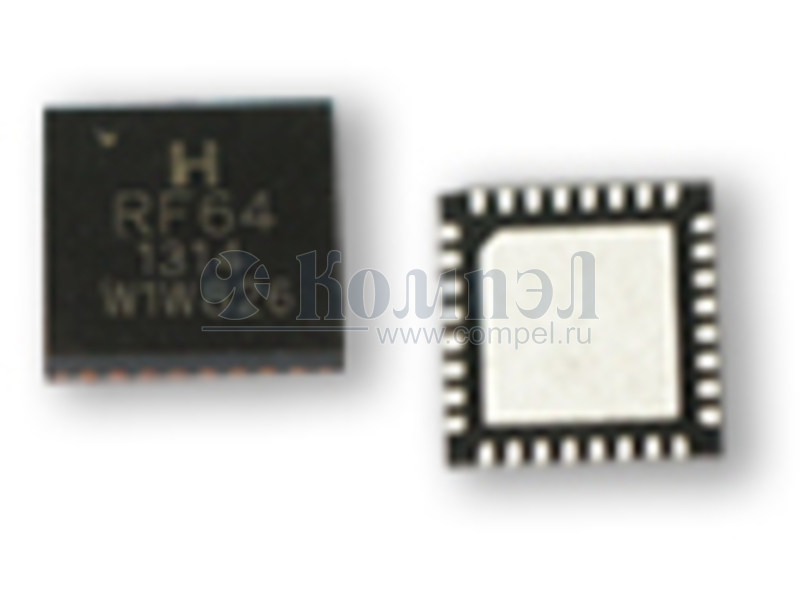

Внешний вид серии RF64

Технические характеристики

показать свернуть
Конструктивное исполнение
Рабочая частота 300-330 МГц, 320-350 МГц, 350-390 МГц, 390-430 МГц, 430-470 МГц, 470-510 МГц
Режим работы
Стандарт передачи данных
Поддерживаемые интерфейсы
Скорость передачи данных (макс)
Напряжение питания
Ток потребления
Мощность передатчика
Чувствительность приёмника
Размер 5×5×0.75 мм
Рабочая температура
  Примечания: 300MHz to 510MHz, OOK/FSK; 3mA RX; < 200 kb/s, +12.5 dBm, 25 mA @ +10 dBm; -40 +85°C
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
RF64 ADVANCED COMMUNICATIONS & SENSING300-510MHz Transceiver Ultra-Low Power Integrated General Description Features The RF64 is a low cost single-chip transceiver operating in the frequency ranges from 300MHz to 510MHz. The RF64 is optimized for very low power consumption (3mA in receiver mode). It incorporates a baseband modem with data rates up to 150 kb/s. Data handling features include a sixty-four byte FIFO, packet handling, automatic CRC generation and data whitening. Its highly integrated architecture allows for minimum external component count whilst maintaining design flexibility. All major RF communication parameters are programmable and most of them may be dynamically set. It complies with European (ETSI EN 300-220 V2.1.1) and North American (FCC part 15.247 and 15.249) regulatory standards. Ordering Information  Low Rx power consumption: 3mA  Low Tx power consumption: 25 mA @ +10 dBm  Good reception sensitivity: down to -104 dBm at 25 kb/s in FSK, -110 dBm at 2kb/s in OOK  Programmable RF output power: up to +12.5 dBm in 8 steps  Packet handling feature with data whitening and automatic CRC generation  RSSI (Received Signal Strength Indicator)  Bit rates up to 150 kb/s, NRZ coding  On-chip frequency synthesizer  FSK and OOK modulation  Incoming sync word recognition  Built-in Bit-Synchronizer for incoming data and clock synchronization and recovery  5 x 5 mm TQFN package  Optimized Circuit Configuration for Low-cost applications Table 1: Ordering Information Part number RF64    Delivery Minimum Order Quantity / Multiple Tape & Reel 3000 pieces TQFN-32 package – Operating range [-40;+85°C] Trefers to Lead Free packaging This device is WEEE and RoHS compliant Applications        Wireless alarm and security systems Wireless sensor networks Automated Meter Reading Home and building automation Industrial monitoring and control Remote Wireless Control Active RFID PHY Application Circuit Schematic Page 1 of 76 Tel: +86-755-82973805 Fax: +86-755-82973550 E-mail: sales@hoperf.com http://www.hoperf.com PDF
Документация на серию RF64

Plan de la datasheet

Дата модификации: 09.11.2022

Размер: 2.64 Мб

76 стр.
