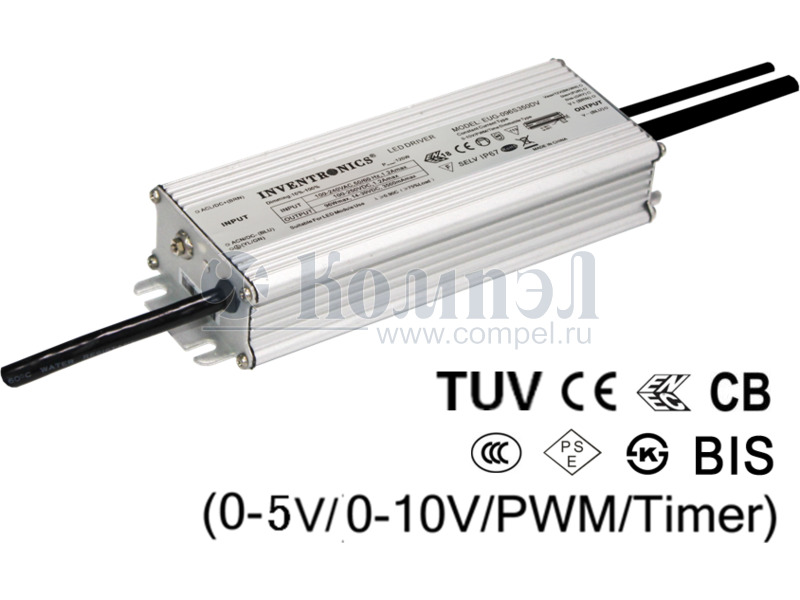

EUG-096S105DV

EUG-096SxxxDV 96W Programmable IP67 Driver Rev. B Features  Ultra High Efficiency (Up to 93.0%)  Full Power at Wide Output Current Range (Constant Power)  0-5V/0-10V/PWM/Timer Dimmable  Input surge protection: 6kV line-line, 10kV line-earth  All-Around Protection: OVP, SCP, OTP  Waterproof (IP67)  SELV Output  Suitable for Independent Use Description The EUG-096SxxxDV...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности LED драйвер, димминг, перепрограммируемый, ККМ
Типы защиты КЗ, перегрев, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Коэффициент мощности
Применение
КПД
Размер 174×68×36 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 16

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ ELG-100-C1050 (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации КЗ, перенапряжение, перегрев, перегрузка
A+ ELG-100-C1050B (MW) в коробках 8 шт LED драйвер, ККМ, низкие пульсации, димминг КЗ, перенапряжение, перегрев, перегрузка ШИМ, 1-10 В, потенциометр внешний
A+ EUC-100S105DV (INVENT) AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 1.05 А; U1: 57...95 В; I1: 1.05 А...
A+ LPC-100-1050 (MW) в коробках 20 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 1.05 А; U1: 48...96 В; I1: 1.05 А...
A+ ELG-100-C1050DA3Y (MW)

A+ ELG-100-C1050DA-3Y (MW) 1 шт LED драйвер, ККМ, низкие пульсации, димминг КЗ, перенапряжение, перегрев, перегрузка
A+ ELG-100-C1050DA (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации, димминг КЗ, перенапряжение, перегрев, перегрузка
A+ ELG-100-C1050D2 (MW) LED драйвер, ККМ, низкие пульсации, димминг КЗ, перенапряжение, перегрев, перегрузка
A+ ELG-100-C1050AB-3Y (MW)
A+ ELG-100-C1050A-3Y (MW) в коробках 8 шт LED драйвер, ККМ, низкие пульсации КЗ, перенапряжение, перегрев, перегрузка
A+ ELG-100-C1050A (MW) в коробках 16 шт LED драйвер, ККМ, низкие пульсации КЗ, перенапряжение, перегрев, перегрузка
A+ ELG-100-C1050-3Y (MW) 1 шт
A+ ИПС120-1050Т IP67 1200 (АРГОС) 1 шт LED драйвер, ККМ, низкие пульсации КЗ, ХХ, грозозащита, защита от 380 В, термозащита
A+ ИПС100-1050Т IP67 1200 (АРГОС) 1 шт LED драйвер, ККМ, низкие пульсации КЗ, ХХ, грозозащита, защита от 380 В, термозащита
A+ ELG-100-C1050B-3Y (MW) 1 шт LED драйвер, ККМ, низкие пульсации, димминг КЗ, перенапряжение, перегрев, перегрузка ШИМ, 1-10 В, потенциометр внешний
A+ Xitanium 100W 1.05A 230V I175 (PHILIPS) 10 шт

LED драйвер, ККМ, низкие пульсации

Файлы 2

показать свернуть
EUG-096SxxxDV 96W Programmable IP67 Driver Rev. B Features  Ultra High Efficiency (Up to 93.0%)  Full Power at Wide Output Current Range (Constant Power)  0-5V/0-10V/PWM/Timer Dimmable  Input surge protection: 6kV line-line, 10kV line-earth  All-Around Protection: OVP, SCP, OTP  Waterproof (IP67)  SELV Output  Suitable for Independent Use Description The EUG-096SxxxDV series is a 96W, constant-current, programmable LED driver that operates from 90305 Vac input with excellent power factor. It is created for low bay, tunnel and street lights. The high efficiency of these drivers and compact metal case enables them to run cooler, significantly improving reliability and extending product life. To ensure trouble-free operation, protection is provided against input surge, output over voltage, short circuit, and over temperature. Models Adjustable Output Current Range Full-Power Current Range (1) Default Output Current Input Voltage Range(2) Output Voltage Range Max. Typical Power Factor Output Efficiency 120Vac 220Vac Power (3) 90 ~ 305 Vac 74~213Vdc 96 W 92.0% 0.99 0.96 100 ~ 250 Vdc 90 ~ 305 Vac 70-1050mA 700-1050mA 700 mA 48~137Vdc 96 W 93.0% 0.99 0.96 100 ~ 250 Vdc 90 ~ 305 Vac 140-2100mA 1400-2100mA 2100 mA 24 ~ 69Vdc 96 W 92.0% 0.99 0.96 100 ~ 250 Vdc 90 ~ 305 Vac 245-3500mA 2450-3500mA 2800 mA 14 ~ 39Vdc 96 W 91.0% 0.99 0.96 100 ~ 250 Vdc Notes: (1) Output current range with constant power at 96W (2) Certified input voltage range: 100-240Vac or 100-250Vdc (except CCC). (3) Measured at full load and 220Vac input (see below “General Specifications” for details). (4) SELV Output. 45-700mA 450-700mA 530 mA Model Number EUG-096S070DV EUG-096S105DV EUG-096S210DV(4) EUG-096S350DV(4) I-V Operation Area EUG-096S105DV Lo % 60 Output Voltage(V) EUG-096S070DV ad 1 / 13 Specifications are subject to changes without notice. www.inventronics-co.com Tel: 86-571-56565800 Fax: 86-571-86601139 sales@inventronics-co.com PDF
Документация на EUG-096S070DV

Microsoft Word - DS-EUG-096SxxxDV?Rev.B

Дата модификации: 28.06.2016

Размер: 803.7 Кб

13 стр.

EUG-096SxxxDV 96W Programmable IP67 Driver Rev. B Features  Ultra High Efficiency (Up to 93.0%)  Full Power at Wide Output Current Range (Constant Power)  0-5V/0-10V/PWM/Timer Dimmable  Input surge protection: 6kV line-line, 10kV line-earth  All-Around Protection: OVP, SCP, OTP  Waterproof (IP67)  SELV Output  Suitable for Independent Use Description The EUG-096SxxxDV series is a 96W, constant-current, programmable LED driver that operates from 90305 Vac input with excellent power factor. It is created for low bay, tunnel and street lights. The high efficiency of these drivers and compact metal case enables them to run cooler, significantly improving reliability and extending product life. To ensure trouble-free operation, protection is provided against input surge, output over voltage, short circuit, and over temperature. Models Adjustable Output Current Range Full-Power Current Range (1) Default Output Current Input Voltage Range(2) Output Voltage Range Max. Typical Power Factor Output Efficiency 120Vac 220Vac Power (3) 90 ~ 305 Vac 74~213Vdc 96 W 92.0% 0.99 0.96 100 ~ 250 Vdc 90 ~ 305 Vac 70-1050mA 700-1050mA 700 mA 48~137Vdc 96 W 93.0% 0.99 0.96 100 ~ 250 Vdc 90 ~ 305 Vac 140-2100mA 1400-2100mA 2100 mA 24 ~ 69Vdc 96 W 92.0% 0.99 0.96 100 ~ 250 Vdc 90 ~ 305 Vac 245-3500mA 2450-3500mA 2800 mA 14 ~ 39Vdc 96 W 91.0% 0.99 0.96 100 ~ 250 Vdc Notes: (1) Output current range with constant power at 96W (2) Certified input voltage range: 100-240Vac or 100-250Vdc (except CCC). (3) Measured at full load and 220Vac input (see below “General Specifications” for details). (4) SELV Output. 45-700mA 450-700mA 530 mA Model Number EUG-096S070DV EUG-096S105DV EUG-096S210DV(4) EUG-096S350DV(4) I-V Operation Area EUG-096S105DV Lo % 60 Output Voltage(V) EUG-096S070DV ad 1 / 13 Specifications are subject to changes without notice. www.inventronics-co.com Tel: 86-571-56565800 Fax: 86-571-86601139 sales@inventronics-co.com PDF
Документация на серию EUG-096DV

Microsoft Word - DS-EUG-096SxxxDV?Rev.B

Дата модификации: 10.03.2016

Размер: 805.4 Кб

13 стр.
