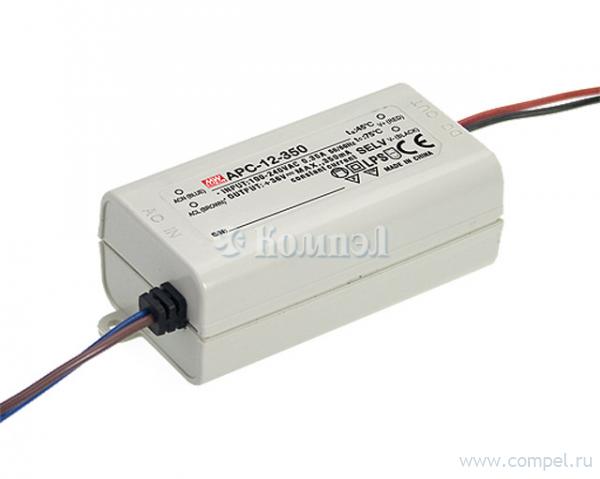

APC-12-350

AC-DC сетевой преобразователь - P вых: 12 Вт; Выход: 0.35 А; U1: 9...36 В; I1: 350 мА; Стабилизация: ток; Вход: 110/220В авто
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 77×40×29 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ HS10P-36C (GLACIAL) в коробках 100 шт AC-DC сетевой преобразователь - P вых: 12.6 Вт; Выход: 0.35 А; U1: 24...36 В; I1: 350 м...
A+ EGL350mA/12W (ACTEC) в коробках 10 шт LED Driver
A+ APC-12E-350 (MW)
A+ PLM-12-350 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 12 Вт; Выход: 0.35 А; U1: 22...36 В; I1: 350 мА;...
A+ PLM-12E-350 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 12 Вт; Выход: 0.35 А; U1: 22...36 В; I1: 350 мА;...
A+ LUC-012S035DSM (INVENT) AC-DC сетевой преобразователь - P вых: 12 Вт; Выход: 0.35 А; U1: 17...34 В; I1: 350 мА;...
A+ LUC-012S035DSP (INVENT) в коробках 50 шт AC-DC сетевой преобразователь - P вых: 12 Вт; Выход: 0.35 А; U1: 17...34 В; I1: 350 мА;...
A+ LUC-012S035SSM (INVENT) AC-DC сетевой преобразователь - P вых: 12 Вт; Выход: 0.35 А; U1: 17...34 В; I1: 350 мА;...

Файлы 1

показать свернуть
APC-12 12W Single Output Switching Power Supply series Features : Constant current design Universal AC input / Full range Protections:Short circuit / Over voltage Fully isolated plastic case Small and compact size Cooling by free air convection Pass LPS Suitable for LED lighting and moving sign applications 100% full load burn-in test Low cost / High reliability 2 years warranty F SPECIFICATION MODEL APC-12-350 APC-12-700 RATED CURRENT 350mA 700mA DC VOLTAGE RANGE RATED POWER 9~36V 12.6W 9~18V 12.6W RIPPLE & NOISE (max.) Note.2 300mVp-p OUTPUT VOLTAGE TOLERANCE Note.3 CURRENT ACCURACY 5.0% 5.0% LINE REGULATION LOAD REGULATION 1.0% 3.0% SETUP, RISE TIME 3000ms, 180ms / 230VAC 20ms/230VAC,15ms/115VAC at full load VOLTAGE RANGE Note.4 INPUT EFFICIENCY(Typ.) SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC 39.6~ 46.8V 20.7~ 24.3V Protection type : Shut off o/p voltage, clamping by zener diode -30 ~ 70 (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +80 0.2%/ , 10 ~ 95% RH (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes Design refer to TUV EN60950-1, EN61347-2-13, UL8750 I/P-O/P:3.75KVAC EMC EMISSION I/P-O/P:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015,EN61000-3-2 Class A,EN61000-3-3 EMC IMMUNITY MTBF Compliance to EN61547,EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A 1145.7K hrs min. MIL-HDBK-217F (25 ) DIMENSION 77*40*29(L*W*H) 0.08Kg; 120pcs/11.8Kg/0.93CUFT PACKING NOTE 80% 0.2A/230VAC;0.35A/115VAC Cold start 35A/115VAC,70A/230VAC VIBRATION SAFETY STANDARDS OTHERS 127 ~ 370VDC 0.25mA / 240VAC WORKING TEMP. (Note 5) 90 ~ 264VAC 47 ~ 63Hz 82% LEAKAGE CURRENT WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT LPS 3000ms, 150ms / 115VAC at full load AC CURRENT INRUSH CURRENT(max.) PROTECTION OVER VOLTAGE SELV 250mVp-p HOLD UP TIME (Typ.) FREQUENCY RANGE 110 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristic for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name: APC-12-SPEC 2011-07-09 PDF
Документация на серию APC-12

APC-12.cdr

Дата модификации: 18.08.2011

Размер: 177.2 Кб

2 стр.
