EUP-096S105SV

INVENTRONICS Inc.
EUP-096SxxxSV 96W AOC IP67 Driver Rev. A Features  High Efficiency (Up to 93%)  Full Power at Wide Output Current Range (Constant Power)  Adjustable Output Current (AOC) with Dip-switch  Non-dimming Control  Input Surge Protection: 6kV line-line, 10kV line-earth  All-Around Protection: OVP, SCP, OTP  Waterproof (IP67)  SELV Output  Suitable for Independent Use Desc...
развернуть ▼ свернуть ▲

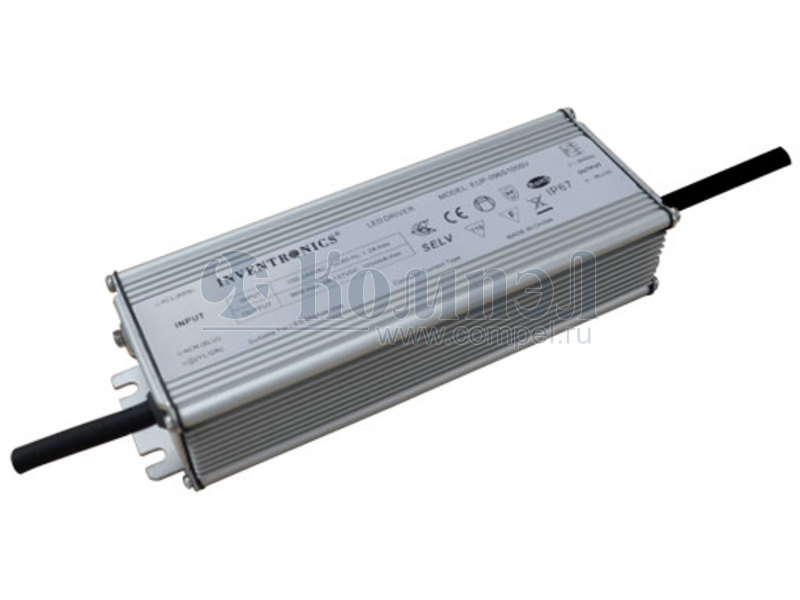

Внешний вид серии EUP-096

Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Функция защиты
Температура рабочая
Размер 161×60×36.5 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
EUP-096SxxxSV 96W AOC IP67 Driver Rev. A Features  High Efficiency (Up to 93%)  Full Power at Wide Output Current Range (Constant Power)  Adjustable Output Current (AOC) with Dip-switch  Non-dimming Control  Input Surge Protection: 6kV line-line, 10kV line-earth  All-Around Protection: OVP, SCP, OTP  Waterproof (IP67)  SELV Output  Suitable for Independent Use Description The EUP-096SxxxSV series is a 96W, constant-current, AOC LED driver that operates from 90-305 Vac input with excellent power factor. It is created for street, tunnel and bay lights. The high efficiency of these drivers and compact metal case enables them to run cooler, significantly improving reliability and extending product life. To ensure trouble-free operation, protection is provided against input surge, output over voltage, short circuit, and over temperature. Models Adjustable Output Current Range Full-Power Current Range (1) Default Output Current Input Voltage Range(2) Output Voltage Range 90~305 Vac/ 127~250 Vdc 90~305 Vac/ 700-1050mA 700-1050mA 700 mA 127~250 Vdc 90~305 Vac/ 1000-2100mA 1400-2100mA 2100 mA 127~250 Vdc 90~305 Vac/ 2100-3500mA 2625-3500mA 2800 mA 127~250 Vdc 350-700mA 450-700mA 550 mA Power Factor Max. Typical Output Efficiency 120Vac 220Vac Power (3) Model Number 74~213Vdc 96 W 93.0% 0.99 0.96 EUP-096S070SV 48~137Vdc 96 W 93.0% 0.99 0.96 EUP-096S105SV 24 ~ 69Vdc 96 W 92.0% 0.99 0.96 EUP-096S210SV(4) 14 ~ 36Vdc 96 W 91.5% 0.99 0.96 EUP-096S350SV(4) Notes: (1) Output current range with constant power at 96W (2) Certified input voltage range: 100-240Vac or 127-250Vdc (except CCC, PSE, KS and BIS) (3) Measured at full load and 220Vac input (see below “General Specifications” for details). (4) SELV Output. Input Specifications Parameter Min. Typ. Max. Input Voltage 90 Vac - 305 Vac Input Frequency 47 Hz - 63 Hz Leakage Current - - 0.70 mA - - 1.10 A Measured at full load and 120 Vac input. - - 0.65 A Measured at full load and 220 Vac input. - - 1.30 A s Input AC Current 2 Inrush Current(I t) 2 Notes 127~250 Vdc IEC60598-1; 240Vac/ 60Hz, At 220Vac input, 25C cold start, duration=640μs, 10%Ipk-10%Ipk. See Inrush Current Waveform for the details. 1 / 11 Specifications are subject to changes without notice. www.inventronics-co.com Tel: 86-571-56565800 Fax: 86-571-86601139 sales@inventronics-co.com PDF
Документация на серию EUP-096

Microsoft Word - DS-EUP-096SxxxSV_Rev.A

Дата модификации: 18.08.2016

Размер: 552.3 Кб

11 стр.

    Публикации 1

    показать свернуть
    15 марта 2018
    новость

    EUP - уличные LED драйверы с выбором тока от Inventronics

    Компания Inventronics разработала новое семейство источников питания EUP для LED светильников наружного и промышленного освещения с простой установкой требуемого тока. Семейство включает в себя пять серий с выходной мощностью от 75 до 240 Вт... ...читать
