DSS24 SOD-123FL

JSCJ
JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD SOD-123FL Plastic-Encapsulate Diodes DSS22 THRU DSS210 Schottky Rectifier Diodes Features ●IF(AV) 2A ● VRRM 20V-100V SOD-1 23FL ●High surge current capability ● Polarity: Color band denotes cathode Applications ● Rectifier Marking ● DSS22-DSS210 : S22-S210 Item Symbol Unit Test Conditions DSS 22 23 24 25 26 28 210 Repetitive...
развернуть ▼ свернуть ▲

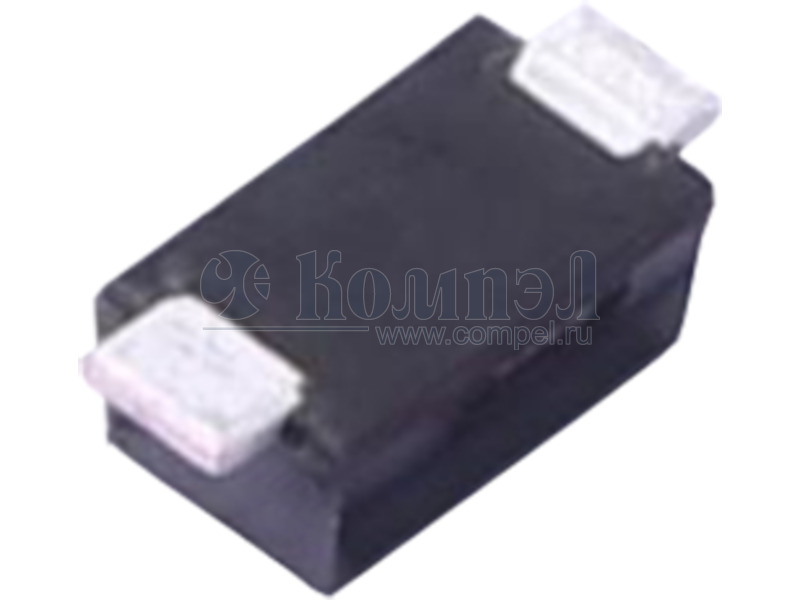

Внешний вид DSS24 SOD-123FL
  • Корпус: SOD123FL
  • Норма упаковки: 3000  шт. (в ленте)

Аналоги 13

показать свернуть
Тип Наименование Корпус Упаковка i Карточка
товара
P= DSL24 (ANBON)

SOD123

P= SS24FL (SHIKUES)


SS24FL (ONS-FAIR) 		DO214AD в ленте 3000 шт

P= S24Q (YJ)

SOD123FL 1 шт

P= LMBR240FT1G (LRC)

SOD123FL

P= DS34W (SHIKUES)

SOD123FL

P= DSS210 SOD-123FL (JSCJ)

SOD123FL в ленте 3000 шт

P= LMBR230FT1G (LRC)

SOD123FL

P= DSK210 (ANBON)

SOD123 1 шт

P= S24 (YJ)

SOD123FL в ленте 3000 шт

P= S33 (YJ)

SOD123FL 3000 шт

P= SK210WA (SHIKUES)

SOD123FL

P= LMBR2100FT1G (LRC)

SOD123FL

P= S210F (YJ)

DO221AC 3000 шт


Файлы 1

показать свернуть
JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD SOD-123FL Plastic-Encapsulate Diodes DSS22 THRU DSS210 Schottky Rectifier Diodes Features ●IF(AV) 2A ● VRRM 20V-100V SOD-1 23FL ●High surge current capability ● Polarity: Color band denotes cathode Applications ● Rectifier Marking ● DSS22-DSS210 : S22-S210 Item Symbol Unit Test Conditions DSS 22 23 24 25 26 28 210 Repetitive Peak Reverse Voltage VRRM V 20 30 40 50 60 80 100 Maximum RMS Voltage V RMS V 14 21 28 35 42 56 70 Maximum DC Blocking Voltage V DC V 20 30 40 50 60 80 100 Average Forward Current IF(AV) A 60Hz Half-sine wave， Resistance load，TL=(Fig.1） 2.0 Surge(Non-repetitive)Forward Current IFSM A 60Hz Half-sine wave， 1 cycle，Ta=25℃ ℃ 40 Junction Temperature TJ -55 ~ +150 TSTG Storage Temperature Electrical Characteristics (T=25 Item Peak Forward Voltage Peak Reverse Current Thermal Resistance(Typical) Symbol VFM IRRM1 IRRM2 R J-A R J-L -55~+150 -55~+125 Unless otherwise specified Unit V mA /W Test Condition IFM =2.0A VRM=VRRM DSS 22 23 24 25 26 0.70 0.55 28 210 0.85 Ta =25 0.5 0.1 Ta =100 10 5.0 Between junction and ambient 75 Between junction and terminal 17 Notes: Thermal resistance from junction to ambient and from junction to lead mounted on P.C.B. with 0.2" x 0.2" (5.0 mm x 5.0 mm) copper ) pad areas www.jscj-elec.com 1 Rev. - 1.1 PDF
Документация на DSS210 SOD-123FL

Дата модификации: 13.10.2023

Размер: 1.85 Мб

4 стр.
