KLS1-2.50-04-H

KLS
PCB Connector PCB Connector Series KLS1-2.50 Pitch=2.50mm TYPE Ⅰ Electrical Specification: Rated Voltage: 250V AC.DC Rated Current: 3A Contact Resistance: 0.02 Ohm max Insulation Resistance : 1000M Ohm min Withstand voltage : 1000V AC/MIN Temperature range for usage : -25ºC~+85ºC P.C board thickness : 0.8~1.6mm Material: Housing: PA66 (PA66) UL94V-2 Contacts: Brass or Phosphor Bronze Plating...
развернуть ▼ свернуть ▲

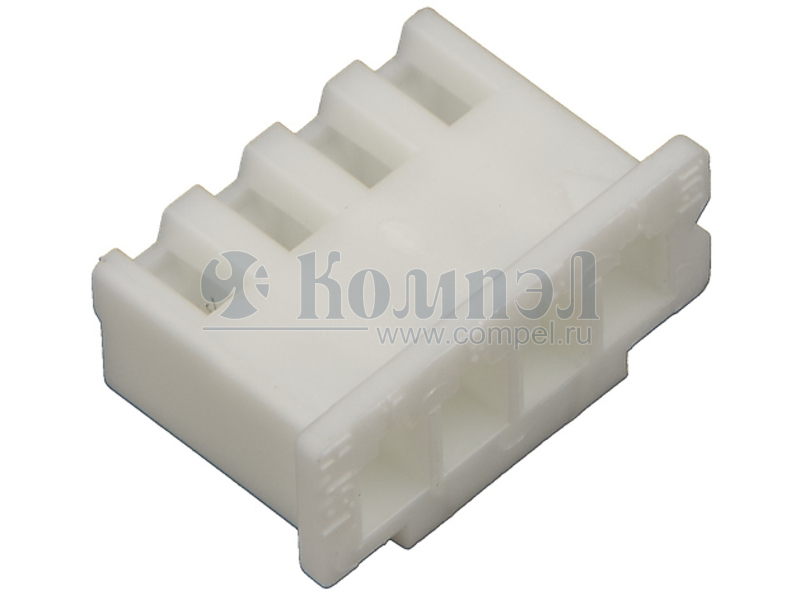

Внешний вид KLS1-2.50-04-H

Технические характеристики

показать свернуть
  Семейство: Board Connector, 4 Contact(s), 1 Row(s), Female, 0.098 inch Pitch, Crimp Terminal, Locking, White Insulator
Тип разъема
Расстояние между соседними контактами
Количество контактов
Рабочий ток контактов
Рабочее напряжение контактов
Тип монтажа
Расположение контактов разъема
Сечение провода согласно AWG
Применение
Примечания
Количество рядов контактов
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 5

показать свернуть
Тип Наименование Корпус Упаковка i Семейство Тип Шаг Контакты Ток Напряжение Монтаж Расположение Провод AWG Применение Примечания Рядов Угол Коммерческое наименование Карточка
товара
PA L-KLS1-2.50-04-H (KLS)


CHU-4 (KLS) 		— 2000 шт

 — — — — —
P= DS1069-4MRW6XB (CONNFLY)


CWF-4R (CONNFLY) 		— 40000 шт

 Board Connector, 4 Contact(s), 1 Row(s), Male, Right Angle, 0.098 inch Pitch, Solder Terminal, Locking, White Insulator — — — —
P= DS1069-04MRW6XB (Connfly)

— 1000 шт

 — — — — —
P= L-KLS1-2.50-04-R (KLS)


CWF-4R (KLS) 		— 2000 шт

 Board Connector, 4 Contact(s), 1 Row(s), Male, Right Angle, 0.098 inch Pitch, Solder Terminal, Locking, White Insulator — — —
P= I-DS1069-SCW004 (CONNFLY)

— 30000 шт

 Board Connector, 4 Contact(s), 1 Row(s), Female, 0.098 inch Pitch, Crimp Terminal, Locking — — —

Файлы 3

показать свернуть
PCB Connector PCB Connector Series KLS1-2.50 Pitch=2.50mm TYPE Ⅰ Electrical Specification: Rated Voltage: 250V AC.DC Rated Current: 3A Contact Resistance: 0.02 Ohm max Insulation Resistance : 1000M Ohm min Withstand voltage : 1000V AC/MIN Temperature range for usage : -25ºC~+85ºC P.C board thickness : 0.8~1.6mm Material: Housing: PA66 (PA66) UL94V-2 Contacts: Brass or Phosphor Bronze Plating: Tin 50u" over 100u" nickel Wire range : AWG#30~#22 Color : White Housing ORDER INFORMATION Product NO.: KLS1-2 . 50-XX-H Pitch: 2 . 50=2.50mm Type: H=Housing T=Terminal S=Straight Male pin R1=Right Male pin R=High Right With Ears Male pin PIN Number : 2~ 20pin All specification & dimensions are subject to change,please call your nearest KLS sales represesntative for update information PDF
Документация на серию KLS1-2.50

KLS1-2.50.cdr

Дата модификации: 23.08.2023

Размер: 192.1 Кб

5 стр.

PDF
Документация на серию KLS1-2.50

D:\zhaojinying\working paper\Standard drawings\KLS1 Connector\Wire To Wire Connectors\2.50mm pitch\L-KLS1-2.50 OK\L-KLS1-2

Дата модификации: 14.01.2021

Размер: 506.3 Кб

9 стр.

PCB Connector PCB Connector Series KLS1-2.50 Pitch=2.50mm TYPE Ⅰ Electrical Specification: Rated Voltage: 250V AC.DC Rated Current: 3A Contact Resistance: 0.02 Ohm max Insulation Resistance : 1000M Ohm min Withstand voltage : 1000V AC/MIN Temperature range for usage : -25ºC~+85ºC P.C board thickness : 0.8~1.6mm Material: Housing: PA66 (PA66) UL94V-2 Contacts: Brass or Phosphor Bronze Plating: Tin 50u" over 100u" nickel Wire range : AWG#30~#22 Color : White Housing ORDER INFORMATION Product NO.: KLS1-2 . 50-XX-H Pitch: 2 . 50=2.50mm Type: H=Housing T=Terminal S=Straight Male pin R1=Right Male pin R=High Right With Ears Male pin PIN Number : 2~ 20pin All specification & dimensions are subject to change,please call your nearest KLS sales represesntative for update information PDF
Документация на KLS1-2.50-13-S

KLS1-2.50.cdr

Дата модификации: 20.09.2011

Размер: 352.2 Кб

5 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
