MT9105A

MagnTek
MT910X Ratiometric Linear Hall-Effect IC, Analog Output 1 Product Description The MT910X device is a linear Hall effect IC that responds proportionally to magnetic flux density. The device can be used for accurate position sensing in a wide range of applications. The device operates from 3.0V to 5.5V power supplies. When no magnetic field is present, the analog output drives ½ of VCC. The outp...
развернуть ▼ свернуть ▲

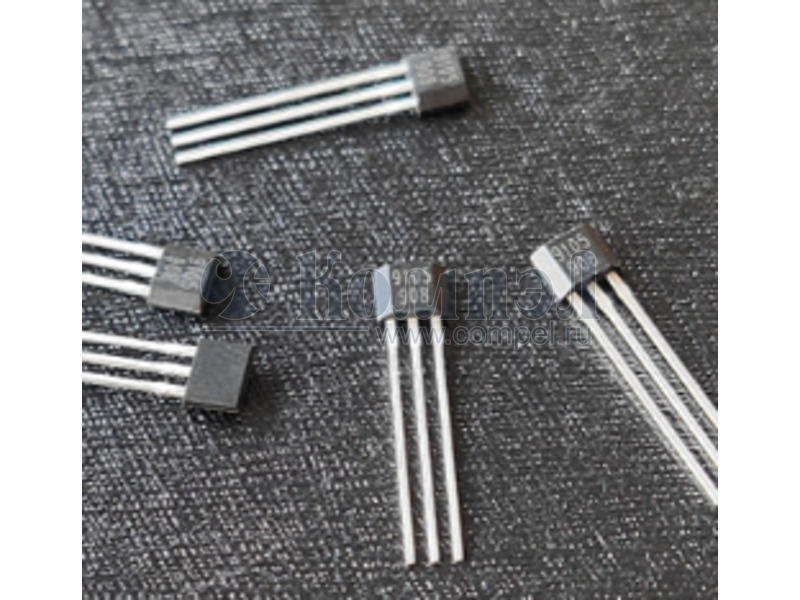

Внешний вид семейства MT910xDIP
Внешний вид семейства MT910xDIP



Технические характеристики

показать свернуть
Корпус TO-92-3
Тип датчика Датчик Холла линейный с ратиометрическим выходом
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип T раб Монтаж Применение Примечание Карточка
товара
P= CH605ATB (COSEMI)

TO92S 1000 шт

 —

Файлы 1

показать свернуть
MT910X Ratiometric Linear Hall-Effect IC, Analog Output 1 Product Description The MT910X device is a linear Hall effect IC that responds proportionally to magnetic flux density. The device can be used for accurate position sensing in a wide range of applications. The device operates from 3.0V to 5.5V power supplies. When no magnetic field is present, the analog output drives ½ of VCC. The output changes linearly with the applied magnetic flux density, and four sensitivity options enable maximal output voltage swing based on the required sensing range. North and south magnetic poles produce unique voltages. The MT910X family provides a variety of packages to customers. SOT-23 (Thin Outline) & DFN1616 for surface mount and flat TO-92 for through-hole mount. All packages are RoHS compliant. 2 Features ￭ ￭ ￭ ￭ ￭ ￭ ￭ BCD Technology Factory-programmed Ratiometric Rail to Rail Analog Output Low-Noise Output 3.0~5.5V Operating Vcc Range -40℃~150℃ Operating Temperature Package Option: Flat TO-92/SOT-23 (Thin Outline)/DFN1616 ￭ Magnetic Sensitivity Option: 1.50mV/Gs MT9101 Series @Vcc = 5V 2.50mV/Gs MT9102 Series @Vcc = 5V 3.40mV/Gs MT9103 Series @Vcc = 5V 5.00mV/Gs MT9105 Series @Vcc = 5V 1.00mV/Gs MT9101 Series @Vcc = 3.3V 1.60mV/Gs MT9102 Series @Vcc = 3.3V 2.15mV/Gs MT9103 Series @Vcc = 3.3V 3.15mV/Gs MT9105 Series @Vcc = 3.3V ￭ RoHS Compliant: (EU)2015/863 4 Applications ￭ ￭ ￭ ￭ ￭ ￭ ￭ ￭ Home appliances Industrial Speed Detection Position Detection Magnetic Encoder Ferrous Metal Sensing Vibration Sensing Weight Sensing 5. Pin Configuration and Functions VCC Out GND SOT-23 1 2 3 Flat TO-92 1 3 2 DFN1616 4 2 5 Description Power Output Ground (Thin Outline) SOT-23 Thin Outline Top-View GND 按钮 3 按钮 OUT Vcc OUT TO-92 Top-View TO-92 Top-View OUT GND Vcc DFN1616, tape & reel (3000pcs/bag) ￭ MT910XDT-1616 only guarantees the 3.0~3.6V application 22 11 MT910XET SOT-23 (Thin Outline), tape & reel (3000pcs/bag) 22 Flat TO-92, bulk packaging (1000pcs/bag) 3 3 MT910XA Vcc Description GND 3 11 3 Product Overview of MT910X Part No. SOT-23 Thin Outline Top-View OUT 3 3 GND 2 2 Vcc 1 1 MT910XDT-1616 Magntek.com.cn | Magnetic Tech Makes Magic Change Figure.1 1 Pin Configuration & Functions Rev 1.7 PDF
Документация на MT9101A

MT910X Series Datasheet Rev 1.7

Дата модификации: 20.05.2022

Размер: 571.2 Кб

12 стр.

    Публикации 1

    показать свернуть
    03 ноября 2023
    новость

    Датчики тока и магнитного поля MagnTek доступны со склада КОМПЭЛ

    На склад КОМПЭЛ поступили датчики тока и магнитного поля производства MagnTek. Эта китайская компания сфокусирована на производстве измерителей именно магнитного поля, что отражено в ее названии. Представленные ниже датчики, доступные со склада –... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
