F2405XT-2WR3

Mornsun
DC-DC преобразователь мощностью 2 Вт в корпусе SMD для монтажа на печатную плату SMD; нестабилизированный; долговременная защита от КЗ; изоляция 3 кВ DC; -40…105 °С. Входное напряжение: 21.6…26.4 В; выходное напряжение 5 В; выходной ток 40…400 мА.
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 13.2×8.5×7 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 30

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- URB4805MT-3WR3 (MORNSUN)

SMD148 в линейках 26 шт
A- MDD03G-05 (MW)

11 шт
A- B2405XT-2WR2 (MORNSUN)

SMD8 в линейках 100 шт
A- CUWF2405JYT-3WR3 (MORNSUN)


от пониженного входного напряжения, КЗ, перегрузки, перенапряжения
A- K7805JT-500R3 (MORNSUN)

1 шт сверхтонкий, функция Remote On/Off, SCP, неизолированный

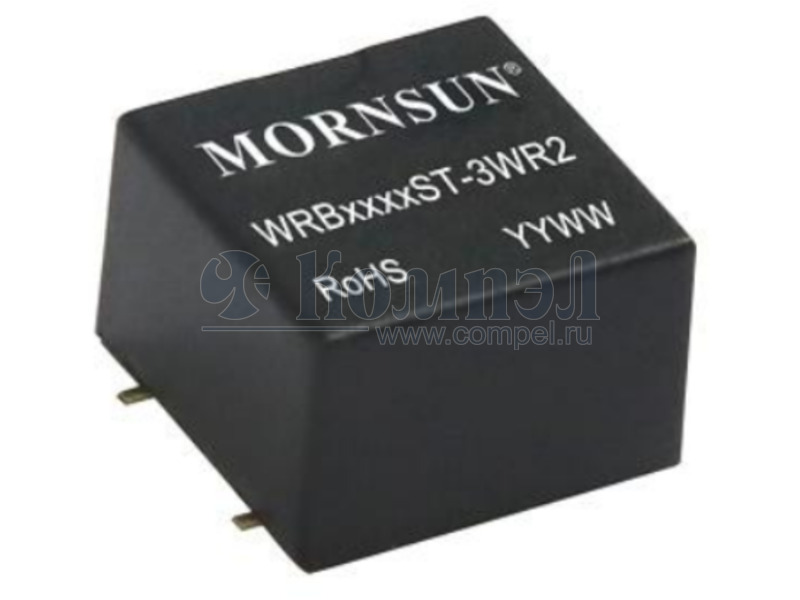

A- WRB2405ST-3WR2 (MORNSUN)

1 шт
A- URB2405MT-3WR3 (MORNSUN)

SMD148 1 шт
A- SPAN02B-05 (MW)

1 шт
A- URB2405JT-3W (MORNSUN)

SMD6 1 шт

стандарт, подстройка выхода, изолированный от пониженного входного напряжения, КЗ, перегрузки, перенапряжения
A- PWB2405ZP-3WR2 (MORNSUN)

в линейках 20 шт

A- WRB2405S-3WR2 (MORNSUN)

SIP87 1 шт стандарт, функция Remote On/Off, изолированный
A- WRA2405ZP-3WR2 (MORNSUN)

DIP2410 в линейках 100 шт стандарт, функция Remote On/Off, изолированный EN55024, light industry level, criteria A
A- URB4805S-3WR3 (MORNSUN)

1 шт от пониженного входного напряжения, КЗ, перегрузки
A- UWE1205S-3WR3 (MORNSUN)

в линейках 22 шт от пониженного входного напряжения, перегрузки, КЗ DC-DC Regulated Power Supply Module, 2 Output, 3W, Hybrid
A- UWF1205S-3WR3 (MORNSUN)

в линейках 8 шт от пониженного входного напряжения, перегрузки, КЗ DC-DC Regulated Power Supply Module, 1 Output, 3W, Hybrid
A- B2405M-2WR3 (MORNSUN)

SIP4 в линейках 100 шт
A- B2405S-2WR3 (MORNSUN)

1 шт
A- B2405XT-2WR3 (MORNSUN)

в линейках 50 шт
A- WRA2405S-3WR2 (MORNSUN)

SIP87 в линейках 30 шт стандарт, функция Remote On/Off, изолированный
A- F2405S-2WR2 (MORNSUN)

SIP76 в линейках 200 шт
A- K78L05-500R3 (MORNSUN)

SIP3 1 шт
A- SPBW03F-05 (MW)

в линейках 8 шт короткого замыкания, перегрузки, пониженного входного напряжения
A- WRB2405ZP-3WR2 (MORNSUN)

DIP2410 1 шт стандарт, функция Remote On/Off, изолированный EN55024, light industry level, criteria A
A- WRF2405P-3WR2 (MORNSUN)

DIP2410 в линейках 25 шт
A- WRF2405S-3WR2 (MORNSUN)

SIP87 1 шт стандарт, функция Remote On/Off, изолированный
A- K7805-500R3 (MORNSUN)

SIP3 в линейках 43 шт стандарт, SCP, Linear Regulator Replacement
A- K7805-500R3-LB (MORNSUN)

SIP3 1 шт стандарт, SCP, Linear Regulator Replacement
A- K7805JT-500R3-LB (MORNSUN)

в ленте 700 шт стандарт, SCP, неизолированный
A- K7805MT-500R4 (MORNSUN)

в ленте 400 шт компактный дизайн, неизолированный, SCP
A- MDD03F-05 (MW)

11 шт

Файлы 2

показать свернуть
DC/DC Converter F_XT-2WR3 Series FEATURES 2W isolated DC-DC converter Fixed input voltage, unregulated single output  Continuous short-circuit protection  No-load input current as low as 8mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  Compact SMD package  I/O isolation test voltage 3k VDC RoHS EN62368-1 Patent Protection  Industry standard pin-out BS EN62368-1 F_XT-2WR3 series are designed for use in distributed power supply systems and especially suitable in applications such as pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits. Selection Guide Output Input Voltage (VDC) Certification EN/BS EN EN Part No. EN Capacitive Load Nominal Voltage Current(mA) (Range) (VDC) Max./Min. Efficiency (%) Min./Typ. F1205XT-2WR3 5 400/40 79/83 2400 F1206XT-2WR3 6 333/33 79/83 1000 F1209XT-2WR3 9 222/22 79/83 1000 F1212XT-2WR3 EN/BS EN Full Load 12 (10.8-13.2) (µF)Max. 12 167/17 80/84 560 F1215XT-2WR3 15 133/13 80/84 560 F1224XT-2WR3 24 83/8 81/85 220 F1505XT-2WR3 F1515XT-2WR3 15 (13.5-16.5) 5 400/40 79/83 2400 15 133/13 80/84 560 EN/BS EN F2405XT-2WR3 5 400/40 77/83 2400 EN F2409XT-2WR3 9 222/22 77/83 1000 12 167/17 78/84 560 15 133/13 78/84 560 24 83/8 79/85 220 F2412XT-2WR3 EN/BS EN F2415XT-2WR3 24 (21.6-26.4) F2424XT-2WR3 Input Specifications Item Input Current (full load / no-load) Operating Conditions Min. Typ. Max. 12VDC input -- 196/8 -- 15VDC input -- 161/8 -- 24VDC input -- 98/8 -- -- 30 -- 12VDC input -0.7 -- 18 15VDC input -0.7 -- 21 24VDC input -0.7 -- 30 Reflected Ripple Current* Surge Voltage (1sec. max.) Input Filter Unit mA VDC Capacitance filter Hot Plug Unavailable Note: * Refer to DC-DC Converter Application Notes for detailed description of reflected ripple current test method. Output Specifications Item Operating Conditions Min. Voltage Accuracy Linear Regulation Load Regulation Typ. Max. Unit See output regulation curve (Fig. 1) Input voltage change: ±1% 10%-100% load -- -- ±1.2 5VDC output -- 7 15 6VDC output -- 7 15 2021.12.31-A/3 -% Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на F1205XT-2WR3

F_XT-2WR3 Keywords:

Дата модификации: 05.01.2022

Размер: 1.6 Мб

5 стр.

DC/DC Converter F_XT-2WR3 Series FEATURES 2W isolated DC-DC converter Fixed input voltage, unregulated single output  Continuous short-circuit protection  No-load input current as low as 8mA  Operating ambient temperature range: -40℃ to +105℃  High efficiency up to 85%  Compact SMD package  I/O isolation test voltage 3k VDC  Industry standard pin-out  EN62368 approved Patent Protection RoHS F_XT-2WR3 series are designed for use in distributed power supply systems and especially suitable in applications such as pure digital circuits, low frequency analog circuits, relay-driven circuits and data switching circuits. Selection Guide Input Voltage (VDC) Certification Part No. Full Load Capacitive Load Nominal Voltage Current(mA) (Range) (VDC) Max./Min. Efficiency (%) Min./Typ. F1205XT-2WR3 5 400/40 79/83 2400 F1212XT-2WR3 12 (10.8-13.2) 12 167/17 80/84 560 15 133/13 80/84 560 F1215XT-2WR3 CE Output (µF)Max. F1224XT-2WR3 24 83/8 81/85 220 F2405XT-2WR3 5 400/40 77/83 2400 12 167/17 78/84 560 15 133/13 78/84 560 24 83/8 79/85 220 F2412XT-2WR3 24 (21.6-26.4) F2415XT-2WR3 F2424XT-2WR3 Input Specifications Item Operating Conditions Min. Typ. Max. Input Current (full load / no-load) 12VDC input -- 196/8 -- 24VDC input -- 98/8 -- -- 30 -- 12VDC input -0.7 -- 18 24VDC input -0.7 -- 30 Reflected Ripple Current* Surge Voltage (1sec. max.) Input Filter Unit mA VDC Capacitance filter Hot Plug Unavailable Note: *Reflected ripple current testing method please refer to DC-DC Converter Application Note for specific operation. Output Specifications Item Operating Conditions Min. Voltage Accuracy Linear Regulation Typ. Max. Unit See output regulation curve (Fig. 1) Input voltage change: ±1% -- -- ±1.2 5VDC output -- 10 15 12VDC output -- 7 10 15VDC output -- 6 10 24VDC output -- Load Regulation 10%-100% load -- 5 10 Ripple & Noise* 20MHz bandwidth -- 50 150 mVp-p Temperature Coefficient Full load -- ±0.02 -- %/℃ Short-circuit Protection % Continuous, self-recovery Note:* The “parallel cable” method is used for Ripple and Noise test, please refer to DC-DC Converter Application Notes for specific information. 2020.12.29-A/1 Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию F_XT-2WR3

F_XT-2WR3 Keywords:

Дата модификации: 04.01.2021

Размер: 1.67 Мб

5 стр.
