K12MT-6A-N

Mornsun

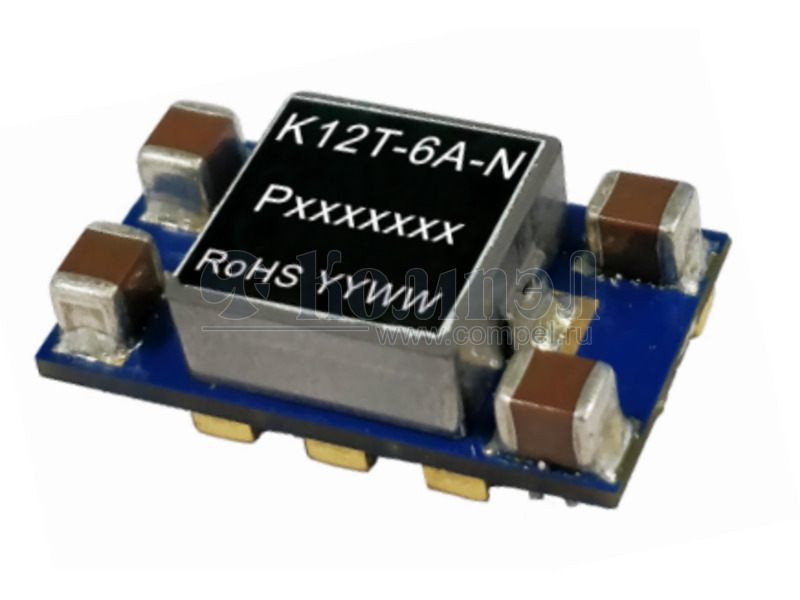

DC/DC Converter K12MT-6A Series Non-isolated & regulated 6A single output FEATURES POL power converter RoHS     High efficiency up to 94% Wide input voltage range: 4.5VDC-14.4VDC Adjustable output voltage: 0.6VDC-5.5VDC Operating ambient temperature range: -40℃ to +85℃     Output short-circuit protection High-speed transient response Compact SMD package: 12.20 x 12.20 x 8.70m...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности подстройка выхода, Remote Sense
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 12.2×12.2×8.7 мм
Рабочая температура
Примечания отрицательная логика управления
