K7803-1000R3

Mornsun
DC/DC Converter K78xx-1000R3(L) Series Wide input voltage Non-Isolated and Regulated Single Output FEATURES  High efficiency up to 96%  No-load input current as low as 0.1mA  Operating ambient temperature range -40℃ to +85℃  Support the negative output  Output short-circuit protection CB Patent Protection RoHS  Pin compatible with LM78xx series  IEC60950, UL60950, EN60950 Approval K7...
развернуть ▼ свернуть ▲

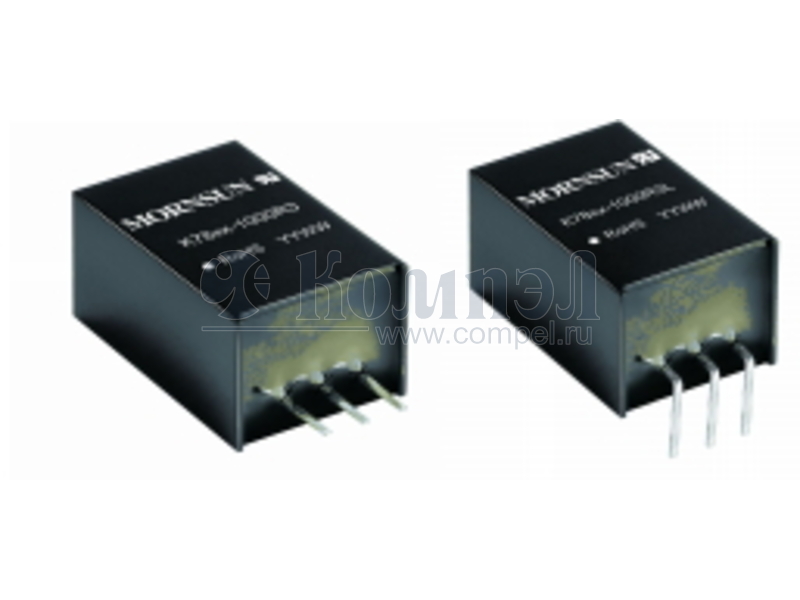

Внешний вид серии K78-1000R3L

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 11.5×9×17.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 27

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- TSR 1-2433 (TRACO)

SIP3 в линейках 10 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- TEN 3-1210 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 9..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TSRN 1-2433A (TRACO)

SIP3 короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- K7803-1000R3L (MORNSUN)

SIP3 1 шт — — — — — — — — — — —
A- K7803M-1000R3 (MORNSUN)

SIP3 — — — — — — — — — — —
A- TES 3-1210 (TRACO)

SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 3 Вт; #: 1; U вх: 9...1... — — — — — — — — — —
A- THL 3-2410WI (TRACO)

DIP-16 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP; P вых: 3 Вт; #: 1; U вх: 9...3... — — — — — — — — — —
A- TDN 3-4810WI (TRACO)

DIP-6 10 шт — — — — — — — — — —
A- TDN 3-4810WISM (TRACO)

SMD5 в линейках 10 шт — — — — — — — — — —
A- TDN 5-4810WISM (TRACO)

SMD5 в линейках 10 шт — — — — — — — — — —
A- TMR 3-2410 (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 1; U вх: 18..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TMR 3-2410WI (TRACO)

SIP87 в линейках 10 шт DC-DC — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TMR 3-4810 (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 1; U вх: 36..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-2410 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 18.... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-2410WI (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 9..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TSRN 1-2433 (TRACO)

SIP3 в линейках 10 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- TSRN 1-2433SM (TRACO)

SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 3.3 Вт; #: 1; U вх: 4.6... короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- PEN5-243R3E2:1LF (PEAK)

DIP2410 в линейках 10 шт

 — — — — — — — — — Суффикс LF означает отсутствие свинца
A- K7803T-1000R3 (MORNSUN)

SMD10 в линейках 1000 шт — — — — — — — — — — —
A- K78L03-1000R3 (MORNSUN)

SIP3 1 шт — — — — — — — — — — —
A- TES 5-4810 (TRACO)

SMD5 — — — — — — — — — —
A- TES 5-4810WI (TRACO)

SMD5 1 шт — — — — — — — — — —
A- TEN 3-0510 (TRACO)

DIP-24 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 3 Вт; #: 1; U вх: 4.5... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 3-0510N (TRACO)

DIP2410 — — — — — — — — — —
A- TEN 3-1210N (TRACO)

DIP2410 — — — — — — — — — —
A- TMR 3-0510 (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 3 Вт; #: 1; U вх: 4.5.... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TMR 3-0510E (TRACO)

SIP87 в линейках 10 шт

 — — — — — — — — — — —

Файлы 1

показать свернуть
DC/DC Converter K78xx-1000R3(L) Series Wide input voltage Non-Isolated and Regulated Single Output FEATURES  High efficiency up to 96%  No-load input current as low as 0.1mA  Operating ambient temperature range -40℃ to +85℃  Support the negative output  Output short-circuit protection CB Patent Protection RoHS  Pin compatible with LM78xx series  IEC60950, UL60950, EN60950 Approval K78xx-1000R3(L) series are high efficiency switching regulators and ideal substitutes for LM78xx series three-terminal linear regulators. The converters feature high efficiency, low loss, short circuit protection, positive or negative output voltage, and there is no need for a heat sink. These product are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Input Voltage (VDC)① Certification Part No. Nominal (Range) K7803-1000R3(L) K7805-1000R3(L) K7809-1000R3(L) UL/CE/CB K7812-1000R3(L) K7815-1000R3(L) 24 (6-36) 24 (8-36) 12 (8-27) 24 (13-36) 24 (16-36) 12 (8-20) 24 (20-36) 12 (8-18) Output Full Load Efficiency (%) Vin Min. / Vin Max. Max. Capacitive Load (µF) Voltage (VDC) Current (mA) Max. 3.3 1000 90/81 680 5 1000 93/86 680 -5 -500 86/82 330 9 1000 95/90 680 12 1000 96/93 680 -12 -300 89/88 330 15 1000 96/94 680 -15 -300 89/89 330 Note: ①For input voltage exceeding 30 VDC, an input capacitor of 22uF/50V is required; ② L-suffix: Add L-suffix for horizontal mount with 90 degree angled pins (K78xx-1000R3L). Input Specifications Item Operating Conditions No-load Input Current Positive output Min. Typ. Max. Unit -- 0.1 1 mA Input Filter Capacitance filter Output Specifications Item Operating Conditions Min. Typ. Max. Voltage Accuracy Full load, input voltage range Linear Regulation K7803-1000R3(L) -- ±2 ±4 Others -- ±2 ±3 Full load, input voltage range -- ±0.2 ±0.4 Load Regulation Nominal input,10% -100% load -- ±0.4 ±0.6 Ripple & Noise 20MHz bandwidth, nominal input, 20% -100% load -- 20 75 mVp-p Temperature Coefficient Operating ambient temperature -40℃ to +85℃ -- -- ±0.03 %/℃ * 2018.09.15-A/2 Unit % Page 1 of 4 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию K78-1000R3L

K78xx-1000R3(L)系列 Keywords:

Дата модификации: 13.12.2019

Размер: 810 Кб

4 стр.

    Публикации 2

    показать свернуть
    10 июля 2019
    статья

    Немногим дороже дискретного решения: новое поколение импульсных стабилизаторов Mornsun

    Сергей Миронов (КОМПЭЛ) В качественных импульсных стабилизаторах семейства R78xxR3 производства Mornsun используется оригинальная микросхема собственной разработки, что привело к существенному снижению общей стоимости изделий. Практически во всех... ...читать

    02 июля 2019
    новость

    K78xxR3 – эффективные DC/DC-регуляторы на основе новейшей технологии R3 от MORNSUN

    Компания MORNSUN разработала семейство (K78xxR3) высокоэффективных неизолированных импульсных стабилизаторов напряжения нового поколения (R3), так называемых POL–стабилизаторов. Основное отличие нового семейства от стабилизаторов предыдущих... ...читать

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.

    DCH010505SN7 (TI)
