K78L03-1000R3

Mornsun
DC/DC Converter K78Lxx-1000R3 Series Wide input voltage non-isolated and regulated single output FEATURES  High efficiency up to 96%  No-load input current as low as 0.1mA  Operating ambient temperature range: -40℃ to +85℃  Negative output available  Output short-circuit protection  Pin-out compatible with LM78XX linear regulators CB Patent Protection RoHS  IEC60950, UL60950, EN62368 ...
развернуть ▼ свернуть ▲

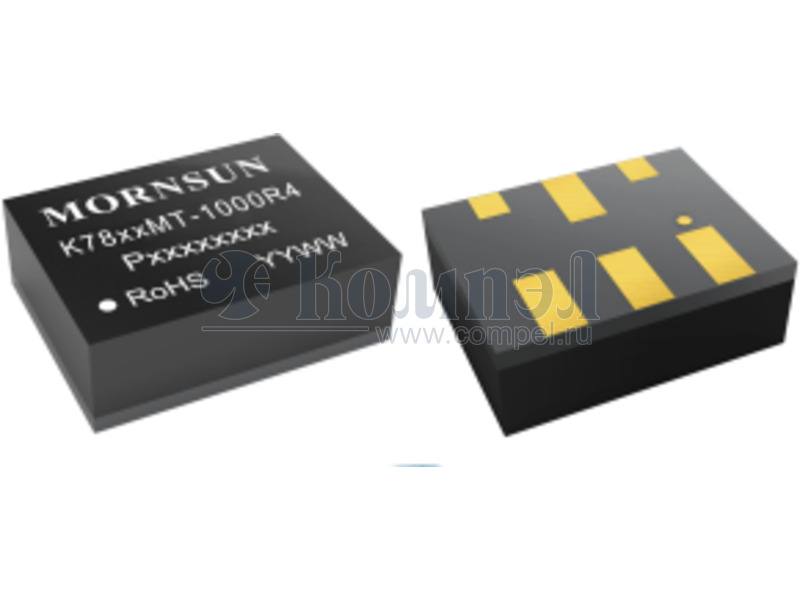

Внешний вид серии K78L-1000R3
