K7805M-1000R3

Mornsun
DC/DC Converter K78xxM-1000R3 Series Wide input voltage non-isolated and regulated single output FEATURES  High efficiency up to 96%  No-load input current as low as 0.3mA  Operating ambient temperature range: -40℃ to +85℃  Support the negative output  Output short-circuit protection RoHS EN 62368-1  Pin-out compatible with LM78XX linear regulators BS EN 62368-1 K78xxM-1000R3 series ...
развернуть ▼ свернуть ▲

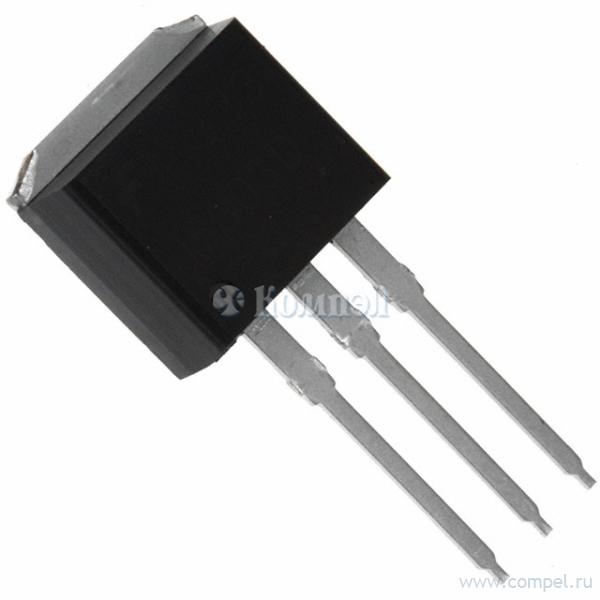

Внешний вид серии K78_M-1000R3

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 11.6×8×10.4 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 32

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара

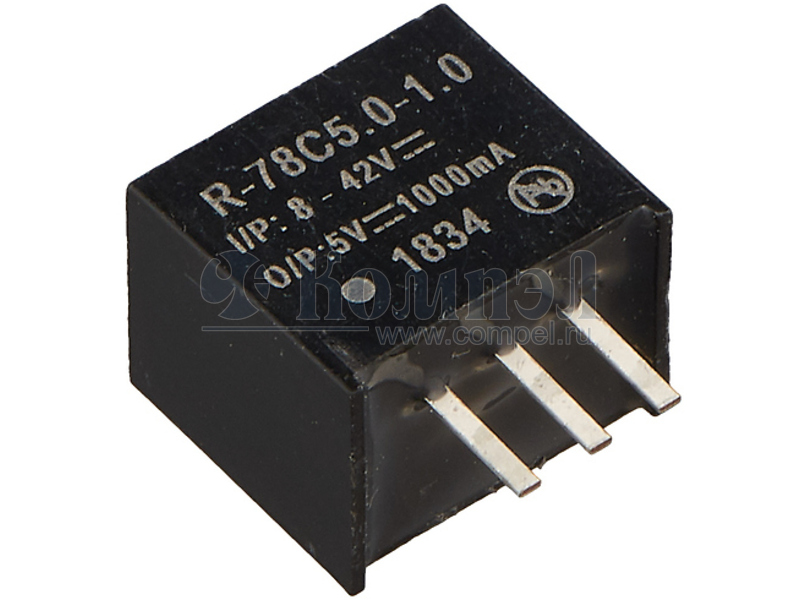

P= R-78C5.0-1.0 (RECOM)

SIP3 в линейках 42 шт — — — — — — — — — —
P= R-78B5.0-1.0 (RECOM)

SIP3 в линейках 42 шт Преобразователь напряжения, DC/DC, понижающий стабилизатор, на плату, вход 6.5-34 В, в... — — — — — — — — —
P= TSR 1-2450 (TRACO)

SIP3 в линейках 10 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
P= K7805-1000R3 (MORNSUN)

SIP3 в линейках 440 шт — — — — — — — — —
P= PSR1-7805C (PEAK)

— в линейках 44 шт

 — — — — — — — — — — —
P= N7805-1C (MW)

— 1 шт короткого замыкания, перегрева, перегрузки — — — — — — — — — — —
P= R-785.0-1.0 (RECOM)

SIP3 в линейках 42 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP3; #: 1; U вх: 6.5...18 В; Выход... — — — — — — — — — — —
A- NSD05-12S5 (MW)

16X1INCH 1 шт Преобразователь напряжения DC-DC на плату. 5Вт,Uвх=9.2-36В, Uвых=5В/1А,изоляция 1КВ AC ... перегрузки, перенапряжения, перегрева — — — — — — — —
A- SPBW06F-05 (MW)

— 1 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —
A- SCWN06C-05 (MW)

— в линейках 2 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —
A- SCWN06B-05 (MW)

DIP2410 в линейках 500 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —

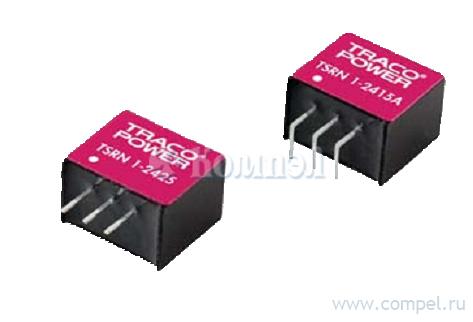

A- TSRN 1-2450 (TRACO)

SIP3 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP3; P вых: 3.3 Вт; #: 1; U вх: 4.... короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- MDD06G-05 (MW)

— 11 шт — — — — — —
A- MDD06F-05 (MW)

— 11 шт — — — — — —
A- DKMW06F-05 (MW)

1X1INCH 19 шт

 DC-DC Regulated Power Supply Module — — — — —
A- K7805-1000R3L (MORNSUN)

SIP3 в линейках 50 шт — — — — — — — — —
A- VRB1205ZP-6WR3 (MORNSUN)

DIP2410 в линейках 50 шт — — — — — — — — —
A- VRA2405ZP-6WR3 (MORNSUN)

— в линейках 50 шт — — — — — — —
A- URF2405P-6WR3 (MORNSUN)

DIP2410 в линейках 50 шт — — — — — — — — —
A- SCWN06A-05 (MW)

— в линейках 20 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —
A- VRB2405ZP-6WR3 (MORNSUN)

— в линейках 30 шт — — — — — — — — —
A- TMR 6-0511 (TRACO)

SIP87 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 6 Вт; #: 1; U вх: 4.5.... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- VRB2405S-6WR3 (MORNSUN)

SIP87 в линейках 50 шт — — — — — — — — —
A- URF4805P-6WR3 (MORNSUN)

DIP2410 в линейках 90 шт — — — — — — — — —
A- URB4805ZP-6WR3 (MORNSUN)

DIP-8 DIP7 в линейках 30 шт — — — — — — — — —
A- URB2405ZP-6WR3 (MORNSUN)

DIP2410 1 шт — — — — — — — — —
A- URB2405S-6WR3 (MORNSUN)

SIP87 в линейках 50 шт — — — — — — — — —
A- URH2405P-6WR3 (MORNSUN)

DIP2410 1 шт

 — — — — — — — — —
A- K7805T-1000R3 (MORNSUN)

SMD10 в линейках 360 шт — — — — — — — — —
A- VRB4805ZP-6WR3 (MORNSUN)

— в линейках 6 шт — — — — — — — — —
A- K78L05-1000R3 (MORNSUN)

SIP3 1 шт — — — — — — — — —
A- TMR 6-2411 (TRACO)

SIP87 в линейках 22 шт DC-DC модульный преобразователь - Монтаж: на плату, SIP8; P вых: 6 Вт; #: 1; U вх: 18..... — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением

Файлы 2

показать свернуть
DC/DC Converter K78xxM-1000R3 Series Wide input voltage non-isolated and regulated single output FEATURES  High efficiency up to 96%  No-load input current as low as 0.3mA  Operating ambient temperature range: -40℃ to +85℃  Support the negative output  Output short-circuit protection RoHS EN 62368-1  Pin-out compatible with LM78XX linear regulators BS EN 62368-1 K78xxM-1000R3 series are high efficiency switching regulators and ideal substitutes for LM78xx series three-terminal linear regulators. The converters feature high efficiency, low loss, short circuit protection, positive or negative output voltage, and there is no need for a heat sink. These products are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K7803M-1000R3 K7805M-1000R3 K78X6M-1000R3 EN/BS EN K7809M-1000R3 K7812M-1000R3 K7815M-1000R3 Nominal (Range) 24 (6-36) 24 (8-36) 12 (8-27) 24 (10-36) 24 (13-36) 24 (16-36) 12 (8-20) 24 (20-36) 12 (8-18) Output Voltage (VDC) Current (mA) Max. Full Load Efficiency (%) Vin Min. / Vin Max. Capacitive Load (µF) Max. 3.3 1000 90/80 680 5 1000 93/85 680 -5 -500 85/81 330 6.5 1000 93/85 680 9 1000 94/89 680 12 1000 95/92 680 -12 -300 88/87 330 15 1000 96/93 680 -15 -300 87/88 330 Note: * For input voltages exceeding 30 VDC, an input capacitor of 22µF/50V is required. Input Specifications Item No-load Input Current Operating Conditions Min. Typ. Max. Positive output -- 0.3 1 Negative output -- 1 4 Reverse Polarity at Input Unit mA Avoid / Not protected Input Filter Capacitance filter Output Specifications Item Operating Conditions Voltage Accuracy Full load, input voltage range Linear Regulation Full load, input voltage range Load Regulation Min. Typ. Max. K7803M-1000R3 -- ±2 ±4 Others -- ±1.5 ±3 -- ±0.2 ±0.4 Nominal input voltage, 10% Positive output -- ±0.4 ±0.6 -100% load Negative output -- ±0.4 ±0.8 2022.01.17-A/6 Unit % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на K7815M-1000R3

K78xxM-1000R3 Keywords:

Дата модификации: 17.01.2022

Размер: 1.3 Мб

5 стр.

DC/DC Converter K78xxM-1000R3 Series Wide input voltage Non-isolated and Regulated FEATURES Single Output  High efficiency up to 96%  No-load input current as low as 0.3mA  Operating ambient temperature range -40 ℃ to +85℃  Support the negative output  Output short-circuit protection  Pin-out compatible with LM78XX linear regulators RoHS  EN62368 Approval K78xxM-1000R3 series are high efficiency switching regulators and ideal substitutes for LM78xx series three-terminal linear regulators. The converters feature high efficiency, low loss, short circuit protection, positive or negative output voltage, and there is no need for a heat sink. These products are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K7803M-1000R3 K7805M-1000R3 K7809M-1000R3 CE K7812M-1000R3 K7815M-1000R3 Nominal (Range) 24 (6-36) 24 (8-36) 12 (8-27) 24 (13-36) 24 (16-36) 12 (8-20) 24 (20-36) 12 (8-18) Output Voltage (VDC) Current (mA) Max. Full Load Efficiency (%) Vin Min. / Vin Max. Max. Capacitive Load (µF) 3.3 1000 90/80 680 5 1000 93/85 680 -5 -500 85/81 330 9 1000 94/89 680 12 1000 95/92 680 -12 -300 88/87 330 15 1000 96/93 680 -15 -300 87/88 330 *Note: For input voltages exceeding 30 VDC, an input capacitor of 22µF/50V is required. Input Specifications Item No-load Input Current Operating Conditions Min. Typ. Max. Positive output -- 0.3 1 Negative output -- 1 4 Reverse Polarity at Input Unit mA Avoid / Not protected Input Filter Capacitance filter Output Specifications Item Voltage Accuracy Linear Regulation Load Regulation Ripple & Noise* Operating Conditions Min. Typ. Max. Full load, input voltage K7803M-1000R3 -- ±2 ±4 range Others -- ±1.5 ±3 -- ±0.2 ±0.4 Full load, input voltage range Nominal input, 10% -100% Positive output -- ±0.4 ±0.6 load Negative output -- ±0.4 ±0.8 -- 25 75 20MHz bandwidth, nominal input, 20% -100% load 2018.09.15-A/3 Unit % mVp-p Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию K78_M-1000R3

K78xxM-1000R3系列 Keywords:

Дата модификации: 30.11.2018

Размер: 762.3 Кб

5 стр.
