K7805T-1000R3

Mornsun
DC/DC Converter K78_T-1000R3 Series Wide input voltage Non-isolated and Regulated Single FEATURES Output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection RoHS EN 62368-1  SMD package BS EN 62368-1 K78_T-1000R3 series are high efficiency switching regulators. The converters feature hi...
развернуть ▼ свернуть ▲

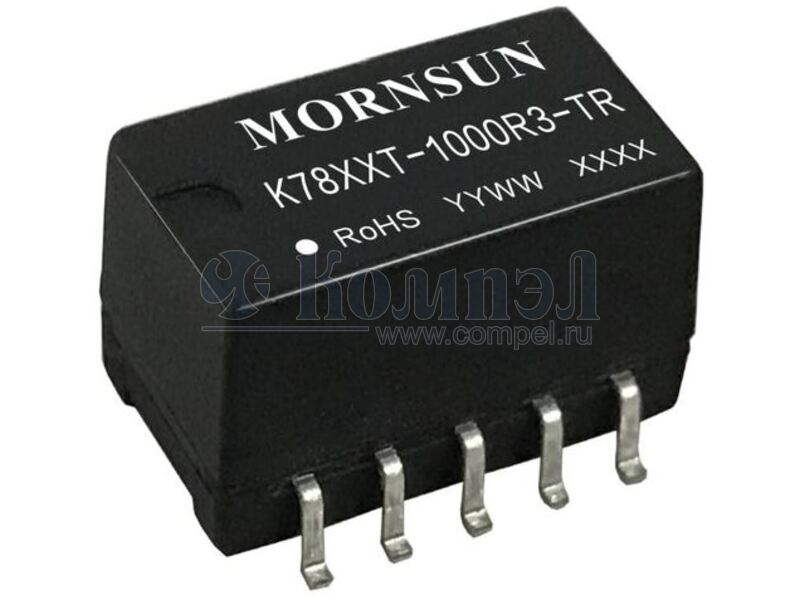

Внешний вид серии K78_T-1000R3

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 15.24×11.4×8.25 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 27

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
P= AMSRL1-7805JZ (AIMTEC)

SIP3 1 шт

 — DC-DC Regulated Power Supply Module, 1 Output, 5W, Hybrid — — — — — — — — — — — — — —
P= R-78AA5.0-1.0SMD (RECOM)

SMD10 в линейках 33 шт

 — — — — — — — — — —
A- TDN 5-2411WI (TRACO)

DIP-6 в линейках 10 шт — — — — — — — — — —
A- TDN 5-4821WISM (TRACO)

SMD5 в линейках 10 шт — — — — — — — —
A- TEL 5-1211 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 6 Вт; #: 1; U вх: 9..... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 5-1221 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 6 Вт; #: 2; U вх: 9..... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 5-2421 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 6 Вт; #: 2; U вх: 18.... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-1211 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 1; U вх: 9..... короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-2411 (TRACO)

DIP2410 в линейках 10 шт короткого замыкания, перенапряжения, перегрева — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 8-4811 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 1; U вх: 36.... короткого замыкания, перегрузки — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TES 5-2411 (TRACO)

SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 5 Вт; #: 1; U вх: 21.6.... — — — — — — — — — —
A- TES 5-4811 (TRACO)

SMD5 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 5 Вт; #: 1; U вх: 36...... — — — — — — — — — —
A- TSR 1-2450 (TRACO)

SIP3 в линейках 10 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- DKMW06F-05 (MW)

1X1INCH 19 шт

 DC-DC Regulated Power Supply Module — — — — —
A- TMR 6-4811WI (TRACO)

SIP87 1 шт — — — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- SCW08A-05 (MW)

DIP2410 в линейках 15 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 1; U вх: 9..... короткого замыкания, перегрузки — — — — — — — —
A- SKMW06G-05 (MW)

— 1 шт

 DC-DC Regulated Power Supply Module — — — — — — — —
A- SPBW06F-05 (MW)

— 1 шт короткого замыкания, перегрузки, пониженного входного напряжения — — — — — — — — —
A- R-78B5.0-1.0 (RECOM)

SIP3 в линейках 42 шт Преобразователь напряжения, DC/DC, понижающий стабилизатор, на плату, вход 6.5-34 В, в... — — — — — — — — —
A- P22TG-2405Z4:1MLF (PEAK)

DIP2410 в линейках 10 шт

 — — — — — — — Суффикс LF означает отсутствие свинца
A- K7805-1000R3 (MORNSUN)

SIP3 в линейках 440 шт — — — — — — — — —
A- K78L05-1000R3 (MORNSUN)

SIP3 1 шт — — — — — — — — —
A- URB2405ZP-6WR3 (MORNSUN)

DIP2410 1 шт — — — — — — — — —
A- URB4805ZP-6WR3 (MORNSUN)

DIP-8 DIP7 в линейках 30 шт — — — — — — — — —
A- URF2405P-6WR3 (MORNSUN)

DIP2410 в линейках 50 шт — — — — — — — — —
A- TSRN 1-2450SM (TRACO)

SMD5 в линейках 10 шт короткого замыкания, перегрева — — — — — — — — — DC/DC преобразователь без гальванической изоляции с высоким КПД
A- URH2405P-6WR3 (MORNSUN)

DIP2410 1 шт

 — — — — — — — — —

Файлы 2

показать свернуть
DC/DC Converter K78_T-1000R3 Series Wide input voltage Non-isolated and Regulated Single FEATURES Output  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range: -40℃ to +85℃  Output short-circuit protection RoHS EN 62368-1  SMD package BS EN 62368-1 K78_T-1000R3 series are high efficiency switching regulators. The converters feature high efficiency, low loss and short circuit protection in a compact SMD package. These products are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K7801T-1000R3 K78X2T-1000R3 K7802T-1000R3 K7803T-1000R3 EN/BS EN K7805T-1000R3 K78X6T-1000R3 K7809T-1000R3 K7812T-1000R3 Nominal (Range) 12 (4.75-32) 12 (4.75-32) 12 (4.75-32) 24 (6.5-36) 24 (8-36) 24 (10-36) 24 (13-36) 24 (16-36) Output Full Load Efficiency (%) Typ. Capacitive Load (µF) Voltage (VDC) Current (mA) Max. Vin Min. / Vin Max. Max. 1.5 1000 76/66 680 1.8 1000 79/69 680 2.5 1000 86/74 680 3.3 1000 90/80 680 5 1000 93/85 680 6.5 1000 93/86 680 9 1000 94/89 680 12 800 95/92 680 Note:*For input voltage exceeding 30 VDC, an input capacitor of 22uF/50V is required. Input Specifications Item Operating Conditions No-load Input Current Min. Typ. Max. Unit -- 0.2 1 mA Reverse Polarity at Input Avoid / Not protected Input Filter Ctrl* Capacitance filter Module on Open or pulled high (TTL level 3.2-5.5VDC) Module off Pulled low to GND level (0-0.8VDC) Input current when off -- 0.2 1 Item Operating Conditions Min. Typ. Max. Voltage Accuracy Full load, input voltage range 1.5/1.8/2.5/3.3VDC output -- ±2 ±4 Others -- ±2 ±3 Linear Regulation Full load, input voltage range 1.5/1.8/2.5VDC output -- ±0.3 ±0.6 Others -- ±0.2 ±0.4 Load Regulation Nominal input voltage, 10% -100% load 1.5/1.8/2.5VDC output -- 0.8 ±1.5 Others -- 0.3 ±0.6 mA Output Specifications 2022.01.17-A/4 Unit % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на K7803T-1000R3

K78_T-1000R3系列 Keywords:

Дата модификации: 17.01.2022

Размер: 1.53 Мб

5 стр.

DC/DC Converter K78_T-1000R3 Series Wide input voltage Non-isolated and Regulated Single Output FEATURES  High efficiency up to 95%  No-load input current as low as 0.2mA  Operating ambient temperature range -40℃ to +85℃  Output short-circuit protection RoHS  SMD package  EN62368 Approval K78_T-1000R3 series are high efficiency switching regulators. The converters feature high efficiency, low loss and short circuit protection in a compact SMD package. These products are widely used in applications such as industrial control, instrumentation and electric power. Selection Guide Input Voltage (VDC)* Certification Part No. K7801T-1000R3 K78X2T-1000R3 K7802T-1000R3 K7803T-1000R3 CE K7805T-1000R3 K78X6T-1000R3 K7809T-1000R3 K7812T-1000R3 Nominal (Range) 12 (4.75-32) 12 (4.75-32) 12 (4.75-32) 24 (6.5-36) 24 (8-36) 24 (10-36) 24 (13-36) 24 (16-36) Output Voltage (VDC) Current (mA) Max. Full Load Efficiency (%) Vin Min. / Vin Max. Max. Capacitive Load (µF) 1.5 1000 76/66 680 1.8 1000 79/69 680 2.5 1000 86/74 680 3.3 1000 90/80 680 5 1000 93/85 680 6.5 1000 93/86 680 9 1000 94/89 680 12 800 95/92 680 Note:*For input voltage exceeding 30 VDC, an input capacitor of 22uF/50V is required. Input Specifications Item Operating Conditions No-load Input Current Min. Typ. Max. Unit -- 0.2 1 mA Reverse Polarity at Input Avoid / Not protected Input Filter Ctrl* Capacitance filter Module on Open or pulled high (TTL level 3.2-5.5VDC) Module off Pulled low to GND level (0-0.8VDC) Input current when off -- 0.2 1 Item Operating Conditions Min. Typ. Max. Voltage Accuracy Full load, input voltage range 1.5/1.8/2.5/3.3VDC output -- ±2 ±4 Others -- ±2 ±3 Linear Regulation Full load, input voltage range 1.5/1.8/2.5VDC output -- ±0.3 ±0.6 Others -- ±0.2 ±0.4 mA Output Specifications 2018.09.15-A/3 Unit % Page 1 of 5 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию K78_T-1000R3

K78_T-1000R3系列 Keywords:

Дата модификации: 26.11.2018

Размер: 769 Кб

5 стр.

    Публикации 2

    показать свернуть
    10 июля 2019
    статья

    Немногим дороже дискретного решения: новое поколение импульсных стабилизаторов Mornsun

    Сергей Миронов (КОМПЭЛ) В качественных импульсных стабилизаторах семейства R78xxR3 производства Mornsun используется оригинальная микросхема собственной разработки, что привело к существенному снижению общей стоимости изделий. Практически во всех... ...читать

    02 июля 2019
    новость

    K78xxR3 – эффективные DC/DC-регуляторы на основе новейшей технологии R3 от MORNSUN

    Компания MORNSUN разработала семейство (K78xxR3) высокоэффективных неизолированных импульсных стабилизаторов напряжения нового поколения (R3), так называемых POL–стабилизаторов. Основное отличие нового семейства от стабилизаторов предыдущих... ...читать
