SCM3406ASA

Mornsun
SCM3406A Half-duplex Transceiver Package Features      3.0-5.5V single supply operation Baud Rate Up to 10 Mbps 1/8 Unit Load—Up to 256 Nodes on a Bus Bus-Pin ESD Protection Up to 15 kV Driver short circuit protection Applications     Mechanical package: SOP-8 (see “Ordering information” for details). Industrial Automation Building Automation Smart Electricity Meter Remote Signal ...
развернуть ▼ свернуть ▲

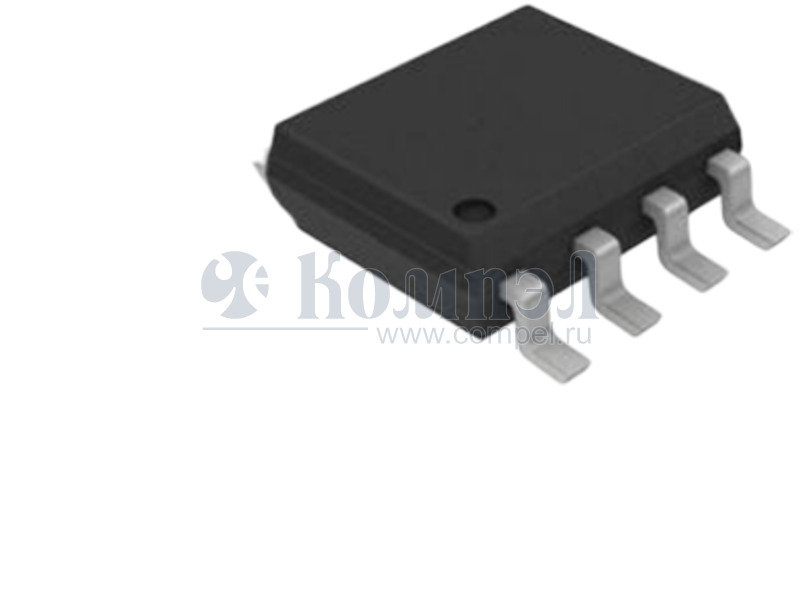

Внешний вид SCM3406ASA

Технические характеристики

показать свернуть
Тип 3.0-5.5V single supply, half duplex
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 42

показать свернуть
Тип Наименование Корпус Упаковка i Тип Карточка
товара
P= MAX13487EESA+T (JSMICRO)

SOP-8 в ленте 2500 шт

 —
P= SIT65HVD75DR (SIT ELEC)

— 10 шт

 —
P= CA-IF4888HS (CHIPANLG)

SO-8 SOIC8 —
P= MAX3485ESA (YOUTAI)

SOP-8 в ленте 2500 шт

 —
P= MS2583 (RUIMENG)

SO-8 SOIC8 4000 шт

 —
P= CA-IF4820FS (CHIPANLG)

SO-8 SOIC8 в ленте 150 шт

 —
P= TPT480L1-SO1R (3PEAK)

SO-8 SOIC8 в ленте 4000 шт

 —
P= SN65LBC184DR (YOUTAI)

SOP-8 в ленте 2500 шт

 —
P= CS48520AS (CHIPANLG)

SO-8 SOIC8 в ленте 2370 шт —
P= UTRS485G-S08-R (UTC)

SO-8 SOIC8

 —
P= BL3085N[I56] (CN BELL)

SO-8 SOIC8

 —
P= BL1590 (CN BELL)

SO-8 SOIC8

 —
P= TPT485E-SO1R (3PEAK)

SOP-8 в ленте 100 шт

 —
P= TPT481L1-SO1R (3PEAK)

SOP-8 1 шт

 —
P= CS48505S (CHIPANLG)

SO-8 SOIC8 в ленте 2500 шт —
P= BL3085A[H] (CN BELL)

SOP-8 в ленте 4000 шт

 Built-in fail-safe circuit, slew-rate-limited driver
P= BL1587 (CN BELL)

SOP-8 в ленте 4000 шт

P= ST485EBDR (YOUTAI)

SOP-8 в ленте 2500 шт

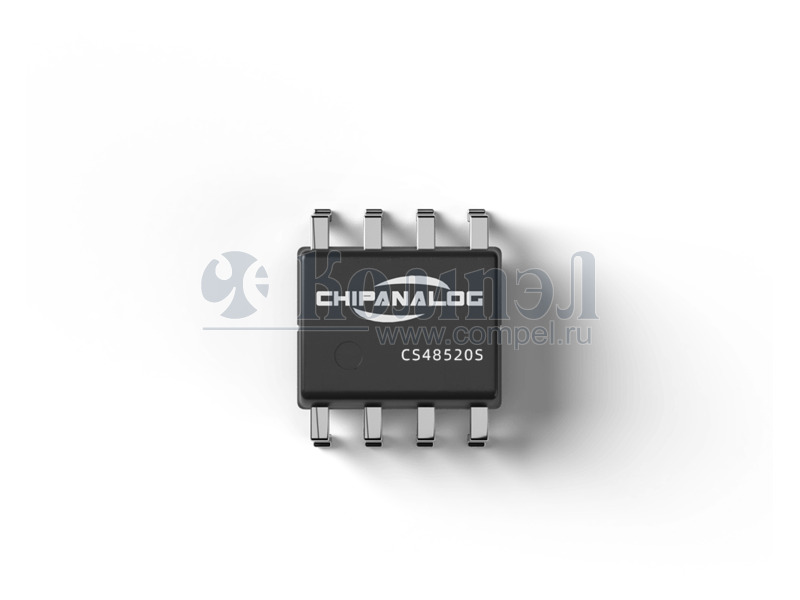

P= CS48520S (CHIPANLG)

SO-8 SOIC8 в ленте 2500 шт —
P= CS485S (CHIPANLG)

SO-8 SOIC8 в ленте 2500 шт —
P= CS48505AS (CHIPANLG)

SO-8 SOIC8 —
P= CA-IF4850HS (CHIPANLG)

SO-8 SOIC8 в ленте 5 шт

 —
P= BL3085B (CN BELL)

SOP-8 в ленте 2500 шт

 Built-in fail-safe circuit, slew-rate-limited driver
P= CA-IF4805HS (CHIPANLG)

SO-8 SOIC8 в ленте 2500 шт —
P= MS1285 (RUIMENG)

SOP-8

 —
P= CA-IF4820HS (CHIPANLG)

SO-8 SOIC8 в ленте 2500 шт

 —
P= TPT75176HL1-SO1R (3PEAK)

SOP-8 в ленте 4000 шт —
P= TPT75176A-SO1R (3PEAK)

SOP-8 в ленте 4000 шт

 —
P= TPT487L1-SO1R (3PEAK)

SOP-8 в ленте 4000 шт

 —
P= TPT485N-SO1R (3PEAK)

SOP-8 1 шт

 —
P= MS1585 (RUIMENG)

SOP-8 в ленте 2500 шт —
P= SP485EN (YOUTAI)

SOP-8 в ленте 2500 шт

 —
P= BL3085[I47] (CN BELL)

SOP-8 4000 шт High ESD-Protected, Fail-Safe, Slew-Rate-Limited
P= MAX485ESA (YOUTAI)

SOP-8 в ленте 2500 шт

 —
P= ADM3485EARZ (YOUTAI)

SOP-8 в ленте 2500 шт

 —
P= NCA3485-DSPR (NOVOSENS)

SO-8 SOIC8 в ленте 2500 шт

 —
P= ST3485EBDR (YOUTAI)

SOP-8 в ленте 2500 шт

 —
P= TP8485E-SR (3PEAK)

SO-8 SOIC8 в ленте 4000 шт —
P= MS2591 (RUIMENG)

SOP-8 4000 шт —
P= MS3485 (RUIMENG)

SOP-8 в ленте 2500 шт —
P= SP3485EEN (YOUTAI)

SOP-8 в ленте 2500 шт

 —
P= TPT75176B-SO1R (3PEAK)

SOP-8 в ленте 4000 шт

 —

Файлы 1

показать свернуть
SCM3406A Half-duplex Transceiver Package Features      3.0-5.5V single supply operation Baud Rate Up to 10 Mbps 1/8 Unit Load—Up to 256 Nodes on a Bus Bus-Pin ESD Protection Up to 15 kV Driver short circuit protection Applications     Mechanical package: SOP-8 (see “Ordering information” for details). Industrial Automation Building Automation Smart Electricity Meter Remote Signal Interaction, Transmission Functional Description SCM3406A is a half-duplex enhanced transceiver designed for RS–485 data bus networks. Powered by 3VDC-5.5VDC supply, the SCM3406A is fully compliant with TIA/EIA-485A standard and is suitable for data transmission of up to 10 Mbps. Receivers have an exceptionally high input impedance, which places only 1/8 of the standard load on a shared bus and up to 256 transceivers . The reliability design of A B pin is emphasized, including driver output over current protection and enhanced ESD design. The ESD protection level of A,B pin can be up to 15kV (Human Body Model). Typical Application Circuit Typical Circuit 1: Half-Duplex Network Typical Circuit: 2:Application Diagram 2021.09.10-A/0 Page 1 of 11 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на SCM3406ASA

Subject:

Дата модификации: 06.10.2022

Размер: 3.68 Мб

11 стр.
