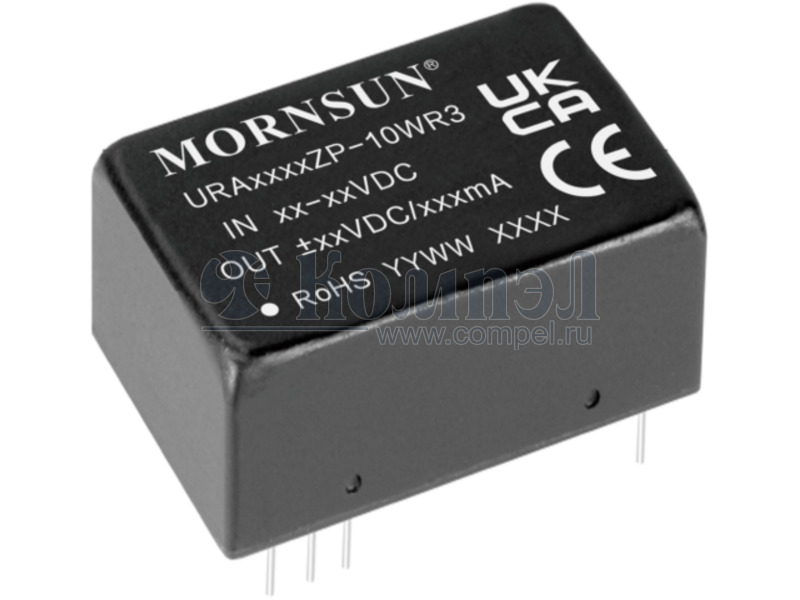

URA4812ZP-10WR3

Mornsun
DC/DC Converter URA_ZP-10WR3 & URB_ZP-10WR3 Series 10W isolated DC-DC converter in DIP package Ultra-wide input and regulated dual/single output Ultra-wide 4:1 input voltage range High efficiency up to 88% No-load power consumption as low as 0.12W I/O isolation test voltage: 1.5k VDC Operating ambient temperature range: -40℃ to +85℃  Input under-voltage protection, output short-circuit, o...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
КПД
Напряжение изоляции вход-выход
Размер 32×20×10.8 мм
Рабочая температура
