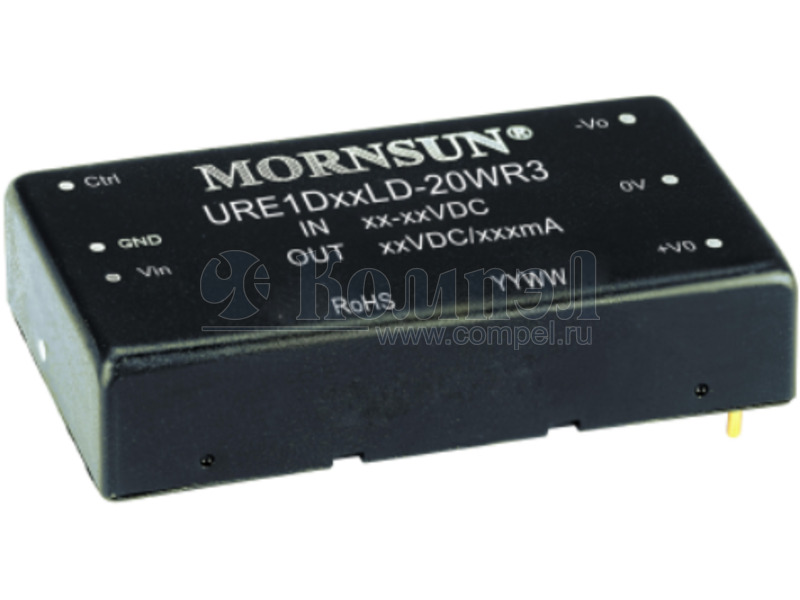

URE1D15LD-20WR3

Mornsun
DC/DC Converter URE1D_LD-20WR3 Series 20W isolated DC-DC converter Ultra-wide input and regulated dual output FEATURES  Ultra-wide 4:1 input voltage range  I/O isolation test voltage of 3000VDC & 1500VAC  Operating ambient temperature range: -40℃ to +85℃  Input under-voltage protection, output short-circuit, over-current, over–voltage protection  Low ripple & noise  Meets EN50121...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
КПД
Напряжение изоляции вход-выход
Сертификаты медицинские EN55024, light industry level, criteria A
Размер 50.8×25.4×11.8 мм
Рабочая температура
