VCB4805EBO-100WR3

DC/DC Converter VCB48_EBO-100W(F)R3 Series FEATURES 100W isolated DC-DC converter Wide input and regulated single output  Wide input voltage range: 36-75 VDC  High efficiency up to 93%  I/O isolation test voltage 1.5K VDC  Operating ambient temperature range: -40℃ to +100℃  Input under-voltage protection, output short circuit, over-current, over–voltage protection, over-temperature prot...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит КЗ, перегрузка, от пониженного входного напряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 58.42×22.86×9.69 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара

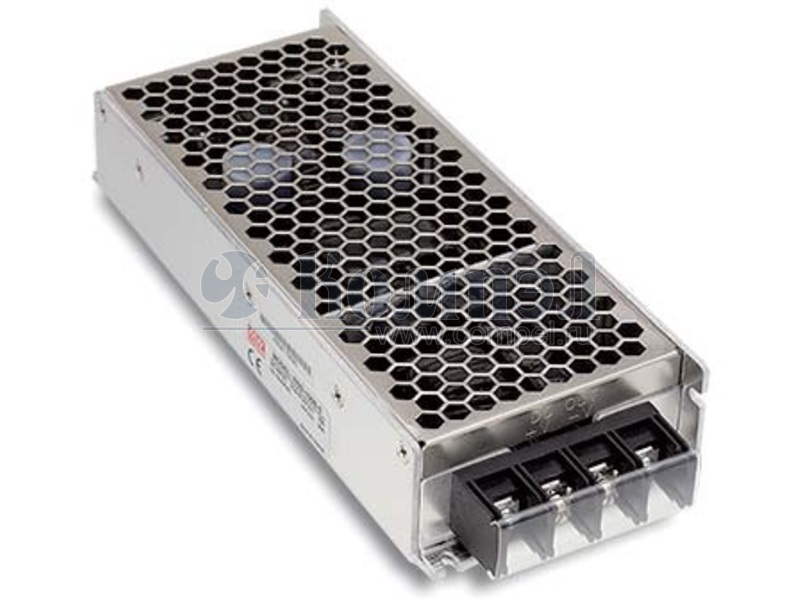

A- RSD-150D-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 150 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-100C-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 33.6...6... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- RSD-100D-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 67.2...1... короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- URF4805QB-150WR3 (MORNSUN)

на поддоне 5 шт
A- VCB4805SBO-100WR3 (MORNSUN)

10 шт КЗ, перегрузка, от пониженного входного напряжения

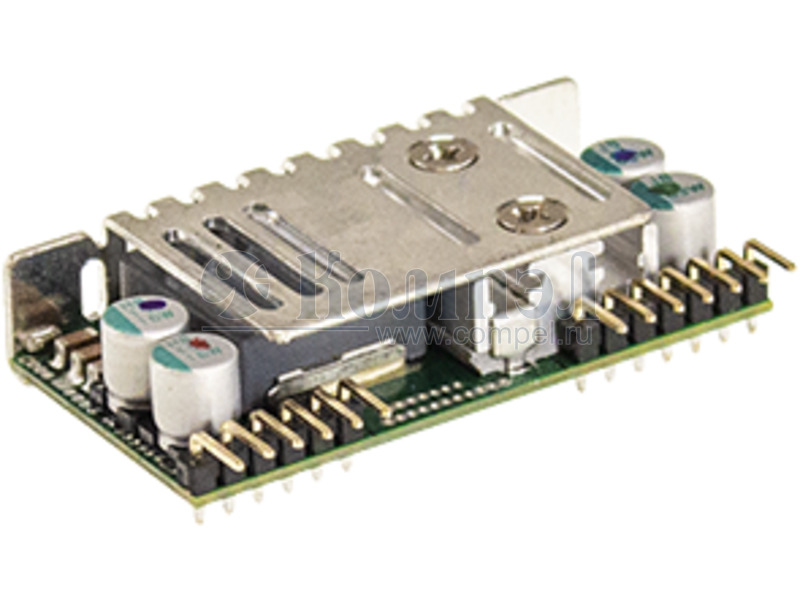

A- MHB100-48S05 (MW)

DC-DC модульный преобразователь - короткого замыкания, перегрузки, перенапряжения, перегрева
A- MHB150-48S05 (MW)

1 шт DC-DC модульный преобразователь - короткого замыкания, перегрузки, перенапряжения, перегрева
A- NID100-5 (MW)

1 шт

A- SD-100B-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 19...36 ... короткого замыкания, перегрузки, перенапряжения
A- SD-100C-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 36...72 ... короткого замыкания, перегрузки, перенапряжения
A- SD-100D-5 (MW)

1 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 100 Вт; #: 1; U вх: 72...144... короткого замыкания, перегрузки, перенапряжения
A- MHB100-24S05 (MW)

1 шт DC-DC модульный преобразователь - Примечания: DC-DC, 100Вт, вход 18…36В, выход 5В/20А, ... короткого замыкания, перегрузки, перенапряжения, перегрева DC-DC, 100Вт, вход 18…36В, выход 5В/20А, рег.выхода ±10% Uном, изоляция 1500В DC, в корпусе на печатную плату 57.9х61x12.7мм, -40…+100°С, дист вкл/выкл
A- VCB4805SBO-100WFR3 (MORNSUN)


от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения
A- RSD-150C-5 (MW)

1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- URF4812QB-100WFR3 (MORNSUN)

2 шт

A- URF4815QB-100WFR3 (MORNSUN)


A- URF4824QB-100WFR3 (MORNSUN)


A- URF1D05HB-150WHR3 (MORNSUN)

КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения
A- URF1D05HB-150WR3 (MORNSUN)

КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения
A- URF1D05QB-100WHR3 (MORNSUN)

DC-DC Regulated Power Supply Module, 1 Output, 100W, Hybrid THERMAL; OVER CURRENT; OVER VOLTAGE; OUTPUT SHORT CIRCUIT PROTECTION
A- URF1D05QB-100WR3 (MORNSUN)

1 шт КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения
A- URF4848QB-100WFR3 (MORNSUN)


A- VCB4805EBO-100WFR3 (MORNSUN)

5 шт

от пониженного входного напряжения, короткого замыкания, перегрузки, перенапряжения, перегрева
A- URF2405QB-100WFR3 (MORNSUN)

5 шт КЗ, перегрев, перегрузка, перенапряжение, от пониженного входного напряжения

Файлы 1

показать свернуть
DC/DC Converter VCB48_EBO-100W(F)R3 Series FEATURES 100W isolated DC-DC converter Wide input and regulated single output  Wide input voltage range: 36-75 VDC  High efficiency up to 93%  I/O isolation test voltage 1.5K VDC  Operating ambient temperature range: -40℃ to +100℃  Input under-voltage protection, output short circuit, over-current, over–voltage protection, over-temperature protection Patent Protection RoHS  Industry standard package: 1/8 brick  Meet IEC/UL/EN62368 standard VCB48_EBO-100W(F)R3 series of isolated 100W DC-DC converter products with an wide 2:1 input voltage range. They feature efficiencies up to 93%, input to output isolation is tested with 1500VDC and the converter safety operate ambient temperature of -40℃ to +100℃, input under-voltage protection, output over-voltage, over-current, short-circuit protection, over-temperature protection. They are ideally and widely used in applications such as industrial control, electric power, instruments and communications. Selection Guide Part No. Certification Input Voltage (VDC) ① VCB4805EBO-100W(F)R3 VCB4812EBO-100W(F)R3 -- VCB4815EBO-100W(F)R3 VCB4824EBO-100W(F)R3 VCB4828EBO-100W(F)R3 Nominal (Range) 48 (36-75) 48 (36-75) 48 (36-75) 48 (36-75) 48 (36-75) Output Full Load ③ Efficiency (%) Min./Typ. Capacitive Load (µF)Max. Max. Voltage (VDC) Current(A) Max./Min. 75 5 20/0 90/92 6000 75 12 8.3/0 91/93 2000 75 15 6.67/0 91/93 2000 75 24 4.17/0 90/92 1000 75 28 3.57/0 90/92 1000 ② Notes: 1 Use “F” suffix for heat sink mounting. We recommend to choose modules with a heat sink for enhanced heat dissipation and applications with extreme temperature requirements; 2 Exceeding the maximum input voltage may cause permanent damage; 3 Efficiency is measured in nominal input voltage and rated output load. Input Specifications Item Input Current (full load / no-load) Reflected Ripple Current Operating Conditions Nominal input voltage Surge Voltage (1sec. max.) Min. Typ. Max. -- 2264/20 2315/30 -- 30 100 Unit mA -0.7 -- 80 VDC Start-up Voltage -- -- 36 VDC Start-up Current -- -- 5 A Input Under-voltage Protection 26 29 -- VDC -- -- 100 ms Start-up Time Nominal input voltage & constant resistance load Input Filter π filter Unavailable Hot Plug Ctrl ① Module on Ctrl pin open or pulled high (TTL 3.5-12VDC) Module off Ctrl pin pulled low to GND (0-1.2VDC) Input current when off -- 3 10 mA Note: ①The Ctrl pin voltage is referenced to input GND. 2021.06.15-A/2 Page 1 of 9 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию VCB48_EBO-100WR3

VCB48_EBO-100WR3 Keywords:

Дата модификации: 23.06.2021

Размер: 2.9 Мб

9 стр.
