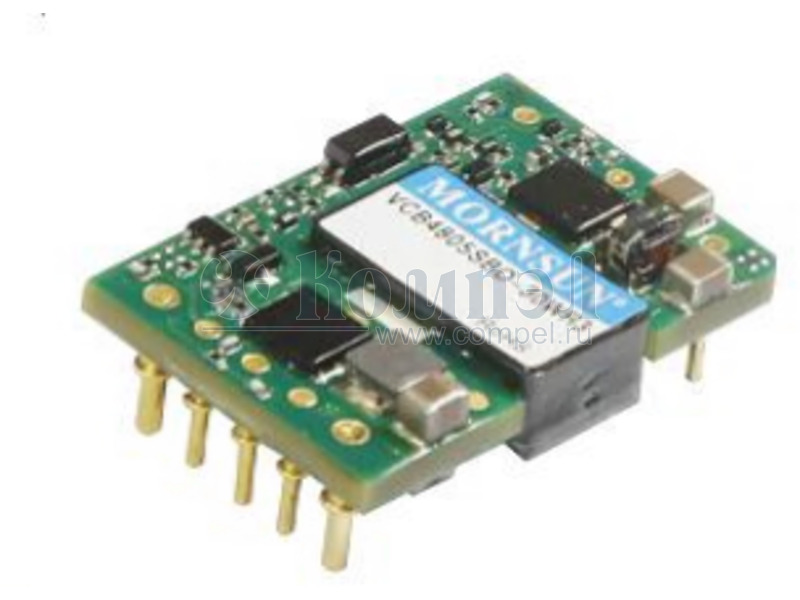

VCB4812SBO-20WR3

DC/DC Converter VCB48_SBO-20WR3 Series FEATURES 20W isolated DC-DC converter Wide input and regulated single output  Wide 2:1 input voltage range  High efficiency up to 90%  I/O isolation test voltage 1.5K VDC  Input under-voltage protection, output over-current, short-circuit, over-voltage protection  Operating ambient temperature range: -40℃ to +85℃  Industry standard 1/16 brick, co...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит КЗ, перегрев, от пониженного входного напряжения
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 33.02×22.9×12.6 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 26

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- RSD-30H-12 (MW) 1 шт короткого замыкания, перегрузки, перенапряжения, переполюсовки
A- MDS20C-12 (MW) в линейках 18 шт
A- TEN 25-4822WI (TRACO) 2X16INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 25 Вт; #: 2; U вх: 18...75 В...
A- THN 30-2422WI (TRACO) 1 шт дистанционные вкл.,/выкл., регулируемый выход короткого замыкания, перенапряжения, перегрева Защита от КЗ: продолжительная с автовосстановлением
A- THN 30-4812WI (TRACO) в линейках 10 шт дистанционные вкл.,/выкл., регулируемый выход короткого замыкания, перенапряжения, перегрева Защита от КЗ: продолжительная с автовосстановлением
A- TSR 2-24120 (TRACO) SIP3 в линейках 10 шт короткого замыкания, перегрева DC/DC преобразователь без гальванической изоляции с высоким КПД
A- K7812-2000R3 (MORNSUN) SIP3 в линейках 300 шт
A- RSDW20UW-12 (MW) 2 шт

DC-DC Regulated Power Supply Module
A- SD-25B-12 (MW) в коробках 45 шт DC-DC модульный преобразователь - Монтаж: в кожухе; P вых: 25 Вт; #: 1; U вх: 19...36 В... короткого замыкания, перегрузки, перенапряжения
A- SD-25C-12 (MW) в коробках 45 шт короткого замыкания, перегрузки, перенапряжения
A- DDR-30G-12 (MW) в коробках 96 шт КЗ, переполюсовки, пониженного входного напряжения
A- DDR-30L-12 (MW) в коробках 96 шт КЗ, переполюсовки, пониженного входного напряжения
A- VCB4812SBO-30WR3 (MORNSUN) КЗ, перегрузка, от пониженного входного напряжения
A- TEN 20-2422WI (TRACO) 2X16INCH в линейках 5 шт Защита от КЗ: продолжительная с автовосстановлением
A- PSD-30C-12 (MW) 6 шт
A- AM30K-2412SZ (AIMTEC) 2X16INCH в линейках 5 шт

OVER VOLTAGE; OVER CURRENT; SHORT CIRCUIT; OVER TEMPERATURE
A- PTB48560CAZ (TI) 12 шт

DC-DC Regulated Power Supply Module, 1 Output, 30W, Hybrid Модульный DC/DC преобразователь
A- PTB78560CAH (TI) 12 шт

DC-DC Regulated Power Supply Module, 1 Output, 30W, Hybrid Модульный DC/DC преобразователь
A- PTB78560CAS (TI) 12 шт

DC-DC Regulated Power Supply Module, 1 Output, 30W, Hybrid Модульный DC/DC преобразователь
A- PTB78560CAZ (TI) 12 шт

DC-DC Regulated Power Supply Module, 1 Output, 30W, Hybrid Модульный DC/DC преобразователь
A- TEN 20-2412 (TRACO) 2X1INCH в линейках 10 шт Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2412WI (TRACO) 2X16INCH в линейках 5 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1.6 inch; P вых: 20 Вт; #: 1; U в... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2412WIN (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2412WIR (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 1; U вх:...
A- TEN 20-2422 (TRACO) 2X1INCH 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением
A- TEN 20-2422WIN (TRACO) 2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 20 Вт; #: 2; U вх:... Защита от КЗ: продолжительная с автовосстановлением

Файлы 1

показать свернуть
DC/DC Converter VCB48_SBO-20WR3 Series FEATURES 20W isolated DC-DC converter Wide input and regulated single output  Wide 2:1 input voltage range  High efficiency up to 90%  I/O isolation test voltage 1.5K VDC  Input under-voltage protection, output over-current, short-circuit, over-voltage protection  Operating ambient temperature range: -40℃ to +85℃  Industry standard 1/16 brick, complies with DOSA standard Patent Protection RoHS EN62368-1 VCB48_SBO-20WR3 series are isolated 20W DC-DC converter products with a 2:1 input voltage range. They feature efficiencies of up to 90%, 1500VDC input to output isolation, operating temperature of -40℃ to +85℃, input under-voltage protection, output over-current, short-circuit, over-voltage protection, which is widely used in communication field, such as switches, repeaters, intelligent communication gateways, GPS synchronous clock and 4G/5G base station etc. Selection Guide Input Voltage (VDC) Certification EN Part No. Nominal (Range) Output Full Load Max. Capacitive Efficiency② Load(µF) (%) Min./Typ. Voltage (VDC) Current(mA) Max./Min. VCB4803SBO-20WR3 3.3 5000/0 84/86 7200 VCB4805SBO-20WR3 5 4000/0 86/88 7200 12 1667/0 87/89 1600 VCB4812SBO-20WR3 VCB4815SBO-20WR3 48 (36-75) Max. ① 80 15 1333/0 87/89 1000 VCB4824SBO-20WR3 24 833/0 88/90 470 VCB4828SBO-20WR3 28 714/0 88/90 470 Notes: ① Exceeding the maximum input voltage may cause permanent damage; ② Efficiency is measured at nominal input voltage and rated output load. Input Specifications Item Input Current (full load / no load) Reflected Ripple Current Operating Conditions Nominal input voltage Surge Voltage (1sec. max.) Start-up Voltage Under-voltage Protection Start-up Time Nominal input voltage & constant resistance load Min. Typ. -- 474/15 485/30 -- 50 -- -0.7 -- 100 -- -- 36 26 29 -- -- -- 100 Input Filter Unit mA VDC ms C filter Hot Plug Ctrl* Max. Unavailable Module on Ctrl pin open or pulled high (TTL 3.5-12VDC) Module off Ctrl pin pulled low to GND (0-1.2VDC) Input current when off -- 6 10 mA Note: *The Ctrl pin voltage is referenced to input GND. 2021.06.09-A/1 Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на серию VCB_SBO_20WR3

VCB48_SBO-20WR3 Keywords:

Дата модификации: 15.07.2022

Размер: 1.4 Мб

6 стр.

    Публикации 1

    показать свернуть
    15 июня 2022
    новость

    DC/DC-преобразователи Mornsun для телекоммуникационного оборудования

    Компания Mornsun разработала линейку изолированных DC/DC–преобразователей мощностью от 3 до 400 Вт для применения в телекоммуникационном оборудовании – семейства VCB48 и VCF48. Преобразователи рассчитаны на диапазон входного напряжения... ...читать
