K7812-2000R3

Mornsun
Импульсный DC-DC преобразователь напряжения без гальванической развязки; стабилизированный; выходной ток 2000 мА; долговременная защита от КЗ; потребление без нагрузки 0.1 мА; -40…85 °С; SIP-3; вертикальное расположение на плате
развернуть ▼ свернуть ▲

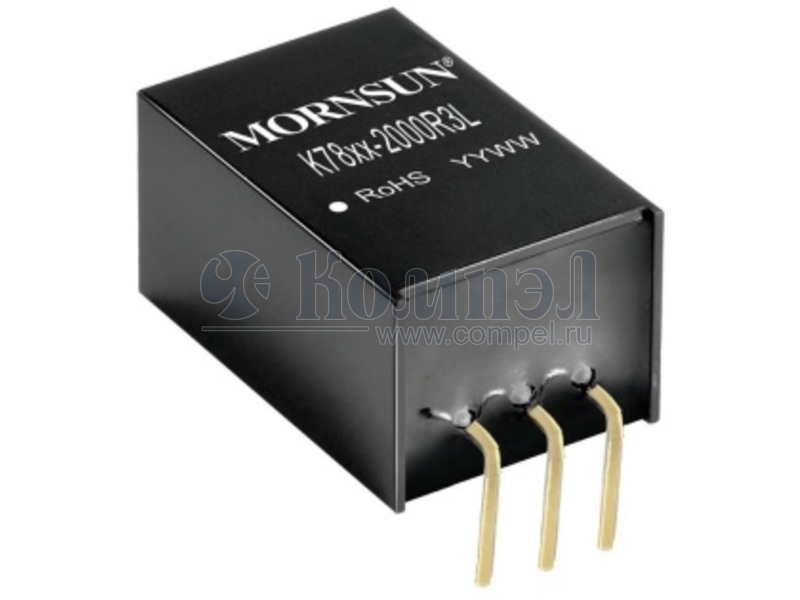

Внешний вид серии K78_2000R3

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности стандарт, SCP, Linear Regulator Replacement
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 11.5×9×17.5 мм
Рабочая температура
