VRA1205ZP-10WR3

Mornsun
DC/DC Converter VRA_ZP-10WR3 & VRB_ZP-10WR3 Series FEATURES 10W isolated DC-DC converter DIP package Wide input and regulated dual/ single output  Wide 2:1 input voltage range  High efficiency up to 88%  No-load power consumption as low as 0.11W  I/O isolation test voltage 1.5k VDC  Operating ambient temperature range: -40℃ to +85℃  Input under-voltage protection, output short-circ...
развернуть ▼ свернуть ▲

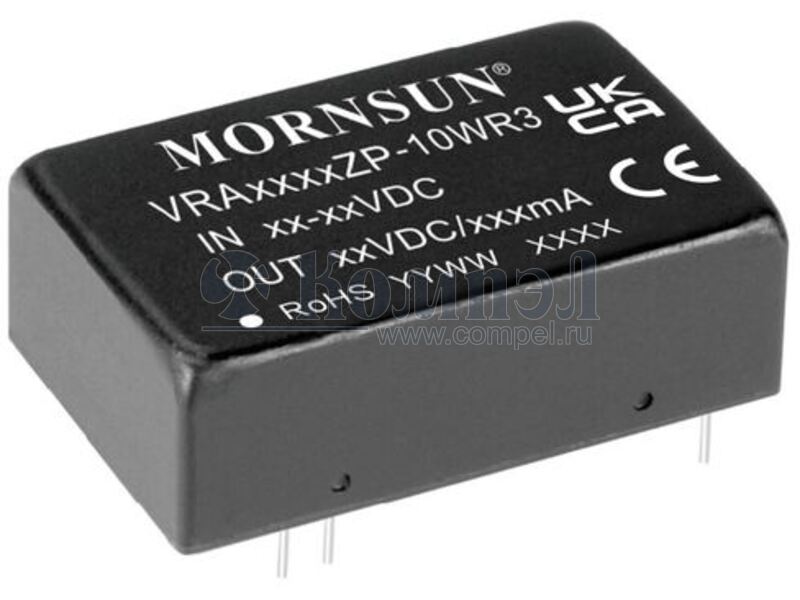

Внешний вид VRA1205ZP-10WR3

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности
Комплекс защит
Номинальное входное напряжение
Напряжение 1 выхода
Напряжение 2 выхода
Ток 1 выхода
Ток 2 выхода
КПД
Схема параллельного включения
Напряжение изоляции вход-выход
Сертификаты медицинские
Размер 32×20×10.8 мм
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 29

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- THD 15-1221N (TRACO)

DIP2410 1 шт — — — — — — — —
A- TEN 8-4821WI (TRACO)

DIP2410 1 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 18.... короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THL 10-2421 (TRACO)

— — — — — — — — —
A- THD 15-2421N (TRACO)

DIP2410 4 шт — — — — — — — —
A- THD 12-4821WI (TRACO)

DIP2410 — — — — — — — —
A- REC8-1205DRW/H2/A/M (RECOM)

— — — — — — — — — —
A- RP08-2405DAW (RECOM)

DIP2410

 — — — — — — — — —
A- RP12-2405DAW (RECOM)

DIP2410 в линейках 4 шт

 — — — — — — — — EN55024, light industry level, criteria A —
A- URA2405ZP-10WR3 (MORNSUN)

— 30 шт

 — — — — — — —
A- TEN 8-1221 (TRACO)

DIP2410 в линейках 10 шт короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- DCW12A-05 (MW)

DIP2410 1 шт

 короткого замыкания, перегрузки — — — — — DC-DC, 12Вт, вход 9…18В, выходы ±5В/±1А, изоляция 1500В DC, дистанционное включение, DIP24 32х20.3х12,2мм, -25...+71°С
A- THD 15-2421WIN (TRACO)

DIP-24 в линейках 10 шт — — — — — — — —
A- TEN 8-2421 (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 18.... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- URA2405YMD-10WR3A2S (MORNSUN)

— — — — — — — —
A- TEN 12-4821 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... короткого замыкания, перенапряжения, перегрева — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- URA2405YMD-10WR3 (MORNSUN)

— — — — — — — —
A- VRA2405ZP-10WR3 (MORNSUN)

—

 — — — — — — — —
A- THD 12-2421WI (TRACO)

DIP2410 в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 12 Вт; #: 2; U вх: 9.... — — — — — — — —
A- TEN 15-2421 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 15-4821WI (TRACO)

— дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — —
A- TEN 8-2421WI (TRACO)

— в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, DIP24; P вых: 8 Вт; #: 2; U вх: 9..... короткого замыкания, перегрузки — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 15-1221 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 15 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 12-2421 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 12 Вт; #: 2; U вх:... — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 15-2421WIR (TRACO)

— дистанционные вкл.,/выкл., регулируемый выход — — — — — — — —
A- THN 15-2421WI (TRACO)

— в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 1x1 inch; P вых: 15 Вт; #: 2; U вх:... дистанционные вкл./выкл., регулировка выхода короткого замыкания, перенапряжения — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- TEN 10-2421 (TRACO)

2X1INCH в линейках 10 шт DC-DC модульный преобразователь - Монтаж: на плату, 2x1 inch; P вых: 10 Вт; #: 2; U вх:... — — — — — — — Защита от КЗ: продолжительная с автовосстановлением
A- THN 10-4821WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- THN 10-2421WIR (TRACO)

— КЗ, перегрузка, перенапряжение — — — — — — — — —
A- URA2405YMD-10WR3A4S (MORNSUN)

— — — — — — — —

Файлы 1

показать свернуть
DC/DC Converter VRA_ZP-10WR3 & VRB_ZP-10WR3 Series FEATURES 10W isolated DC-DC converter DIP package Wide input and regulated dual/ single output  Wide 2:1 input voltage range  High efficiency up to 88%  No-load power consumption as low as 0.11W  I/O isolation test voltage 1.5k VDC  Operating ambient temperature range: -40℃ to +85℃  Input under-voltage protection, output short-circuit, over-current, over-voltage protection Patent Protection  Meet CISPR32/EN55032 CLASS A without extra components RoHS EN62368-1  Industry standard pin-out BS EN62368-1 VRA_ZP-10WR3 & VRB_ZP-10WR3 series are isolated 10W DC-DC converter products with a wide range of voltage input of 9-18VDC, 18-36VDC, 36-75VDC, isolation voltage of 1500VDC, input under-voltage protection, output short-circuit, over-current, over-voltage protection and EMI meets CISPR32/EN55032 CLASS A without external components; these products are widely used in fields such as industrial control, electric power, instruments and communication. Selection Guide Voltage(VDC) Current (mA) Max./Min. Full Load ② Efficiency (%)Min./Typ. Capacitive Load (µF)Max. VRA1205ZP-10WR3 ±5 ±1000/0 81/83 1000 VRA1212ZP-10WR3 ±12 ±416/0 85/87 470 VRA1215ZP-10WR3 ±15 ±333/0 85/87 330 3.3 2400/0 85/87 1200 5 2000/0 85/87 1000 VRB1212ZP-10WR3 12 833/0 85/87 470 VRB1215ZP-10WR3 15 667/0 85/87 330 VRB1224ZP-10WR3 24 416/0 86/88 100 VRA2405ZP-10WR3 ±5 ±1000/0 81/83 1000 VRA2412ZP-10WR3 ±12 ±416/0 85/87 470 VRA2415ZP-10WR3 ±15 ±333/0 85/87 330 3.3 2400/0 84/86 1200 5 2000/0 86/88 1000 VRB2412ZP-10WR3 12 833/0 85/87 470 VRB2415ZP-10WR3 15 667/0 85/87 330 VRB2424ZP-10WR3 24 416/0 85/87 100 VRA4805ZP-10WR3 ±5 ±1000/0 81/83 1000 VRA4812ZP-10WR3 ±12 ±416/0 85/87 470 ±15 ±333/0 85/87 330 3.3 2400/0 85/87 1200 5 2000/0 86/88 1000 VRB4812ZP-10WR3 12 833/0 85/87 470 VRB4815ZP-10WR3 15 667/0 85/87 330 VRB4824ZP-10WR3 24 416/0 86/88 100 Input Voltage (VDC) Certification Part No. Nominal (Range) VRB1203ZP-10WR3 VRB1205ZP-10WR3 EN/BS EN VRB2403ZP-10WR3 VRB2405ZP-10WR3 12 (9-18) 24 (18-36) ① Max. 20 40 VRA4815ZP-10WR3 VRB4803ZP-10WR3 VRB4805ZP-10WR3 48 (36-75) 80 Output Notes： ①Exceeding the maximum input voltage may cause permanent damage; ②Efficiency is measured at nominal input voltage and rated output load; ③The specified maximum capacitive load for positive and negative output is identical; ④We suggest to connect an external electrolytic capacitor if there is a spike voltage at the input, details please refer to application circuit. 2021.12.31-A/7 Page 1 of 6 MORNSUN Guangzhou Science & Technology Co., Ltd. reserves the copyright and right of final interpretation PDF
Документация на VRB4824ZP-10WR3

VRA_ZP-10WR3 & VRB_ZP-10WR3 Series Keywords:

Дата модификации: 31.12.2021

Размер: 1.76 Мб

6 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
