AD-155B

MEAN WELL
AC/DC преобразователь: в кожухе; 155 Вт; выходов 2: 27.6В @ 5.5А, 27.1В @ 0.5А; вход: 88...264VAC / 124...370VDC; -10...50°C
развернуть ▼ свернуть ▲

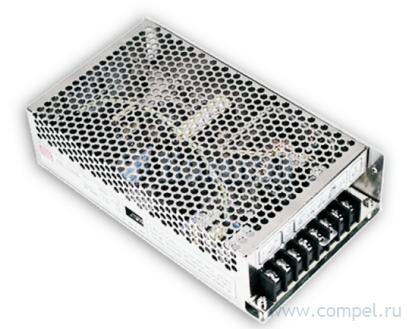

Фотография серии AD-155

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 199×110×50 мм
Рабочая температура
Примечание Источник питания с функцией UPS
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара
F~ ADD-155B (MW)

— в коробках 16 шт AC-DC сетевой преобразователь - P вых: 152 Вт; Выход: 27.6 В, 5 В, 27.1 В; U1: 24...29 ... КЗ, перегрузка, перенапряжение Источник питания с функцией UPS

Файлы 2

показать свернуть
AD-155 155W Single Output with Battery Charger(UPS Function) series ■ ‧ ‧ ‧ ‧ ‧ ‧ ‧  Bauar t gepruft Sicherheit egel ma ge od o s be wac g www. tuv.com ID 2000000000 SPECIFICATION MODEL OUTPUT INPUT AS/NZS62368-1 AD-155A UL62368-1 BS EN/EN62368-1 IEC62368-1 TPTC004 AD-155B AD-155C OUTPUT NUMBER CH1 CH2 CH1 CH2 CH1 CH2 DC VOLTAGE 13.8V 13.3V 27.6V 27.1V 54V 53.5V RATED CURRENT 10.5A 0.5A 5A 0.5A 2.7A 0.2A CURRENT RANGE 0 ~ 11.5A 0 ~ 0.5A 0 ~ 5.5A 0 ~ 0.5A 0 ~ 2.7A 0 ~ 0.5A RATED POWER 151.55W 151.55W RIPPLE & NOISE (max.) Note.2 150mVp-p 156.5W -------- 150mVp-p -------- 240mVp-p -------- CH1: 12 ~ 14.5V VOLTAGE TOLERANCE Note.3 ±2.0% -------- CH1: 24 ~ 29V ±1.0% -------- CH1: 48 ~ 58V ±1.0% -------- LINE REGULATION ±0.5% -------- ±0.5% -------- ±0.5% -------- LOAD REGULATION ±0.5% -------- ±0.5% -------- ±0.5% -------- SETUP, RISE TIME 1000ms, 90ms/230VAC HOLD UP TIME (Typ.) 24ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.92 at full load VOLTAGE ADJ. RANGE EFFICIENCY (Typ.) 80% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 2.5A/115VAC LEAKAGE CURRENT OVERLOAD PROTECTION OVER VOLTAGE BATTERY LOW 2000ms, 90ms/115VAC at full load 20ms/115VAC at full load 124 ~ 370VDC 84% COLD START 23A/115VAC <1mA / 240VAC 45A/230VAC CH1:105 ~ 135% CH2:0.51 ~ 0.9A rated output power Protection type : AC Charging Mode : Constant current limiting, recovers automatically after fault condition is removed UPS Mode : Protected by internal fuse CH1:15.87 ~ 18.63V CH1:31.74 ~ 37.26V CH1:62.1 ~ 72.9V Protection type : Shut down o/p voltage, re-power on to recover 10V±0.8V 19.5V(+1.5V,-1V ) WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION -10 ~ +60℃ (Refer to "Derating Curve") SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION UL62368-1, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 approved I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE 84% 1.5A/230VAC 39V±2V 20 ~ 90% RH non-condensing -20 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 183.3K hrs min. MIL-HDBK-217F (25℃) 199*110*50mm (L*W*H) 0.88Kg; 16pcs/15Kg/0.95CUFT ℃     http://www.meanwell.com) ℃℃ ※：https://www.meanwell.com/serviceDisclaimer.aspx File Name:AD-155-SPEC 2021-06-28 PDF
Документация на AD-155C

未命名 -1

Дата модификации: 28.06.2021

Размер: 627.6 Кб

2 стр.

155W Single Output with Battery Charger(UPS Function) AD-155 series Features : Universal AC input / Full range Protections: Short circuit / Overload / Over voltage Battery low and battery polarity protection Cooling by free air convection 100% full load burn-in test Fixed switching frequency at PFC 67KHz, PWM 134KHz 2 years warranty SPECIFICATION AD-155A MODEL AD-155B AD-155C OUTPUT NUMBER CH2 CH1 CH2 CH1 DC VOLTAGE 13.8V 13.3V 27.6V 27.1V 54V 53.5V RATED CURRENT 10.5A 0.5A 5A 0.5A 2.7A 0.2A CURRENT RANGE 0 ~ 11.5A 0 ~ 0.5A 0 ~ 5.5A 0 ~ 0.5A 0 ~ 2.7A 0 ~ 0.5A RATED POWER OUTPUT CH1 151.55W 151.55W RIPPLE & NOISE (max.) Note.2 150mVp-p -------- 150mVp-p -------- CH1: 24 ~ 29V 1.0% VOLTAGE ADJ. RANGE CH1: 12 ~ 14.5V VOLTAGE TOLERANCE Note.3 2.0% CH2 156.5W -------- 240mVp-p -------- -------- CH1: 48 ~ 58V 1.0% -------- LINE REGULATION 0.5% -------- 0.5% -------- 0.5% -------- LOAD REGULATION 0.5% -------- 0.5% -------- 0.5% -------- SETUP, RISE TIME 1000ms, 90ms/230VAC HOLD UP TIME (Typ.) 24ms/230VAC VOLTAGE RANGE 88 ~ 264VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.92 at full load EFFICIENCY (Typ.) 2.5A/115VAC 20ms/115VAC at full load 124 ~ 370VDC 80% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) INPUT 2000ms, 90ms/115VAC at full load LEAKAGE CURRENT OVERLOAD PROTECTION OVER VOLTAGE BATTERY LOW 84% 84% 1.5A/230VAC COLD START 20A/115VAC <1mA / 240VAC 40A/230VAC CH1:105 ~ 135% CH2:0.51 ~ 0.9A rated output power Protection type : AC Charging Mode : Constant current limiting, recovers automatically after fault condition is removed UPS Mode : Protected by internal fuse CH1:31.74 ~ 37.26V CH1:62.1 ~ 72.9V CH1:15.87 ~ 18.63V Protection type : Shut down o/p voltage, re-power on to recover 19.5V(+1.5V,-1V ) 10V 0.8V 39V 2V (Refer to "Derating Curve") WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION -10 ~ +60 SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION UL60950-1, TUV EN60950-1 approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC EMC IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE 20 ~ 90% RH non-condensing -20 ~ +85 , 10 ~ 95% RH 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A 183.3K hrs min. MIL-HDBK-217F (25 199*110*50mm (L*W*H) 0.88Kg; 16pcs/15Kg/0.95CUFT ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. For guidance on how to perform these EMC tests, please refer to “EMI testing of component power supplies.” (as available on http://www.meanwell.com) File Name:AD-155-SPEC 2011-06-16 PDF
Документация на серию AD-155

AD-155.cdr

Дата модификации: 24.08.2011

Размер: 351.5 Кб

2 стр.
