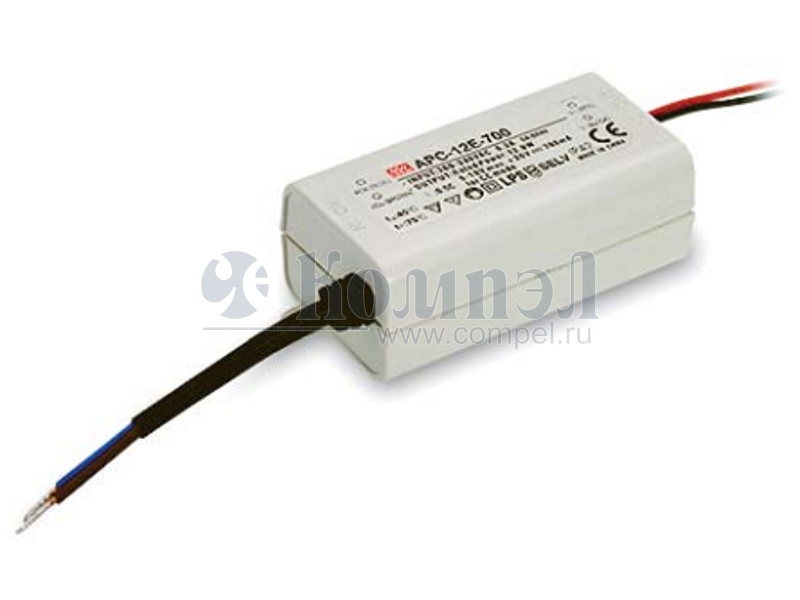

APC-12-700




Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Эффективность
Функция защиты
Температура рабочая
Размер 77×40×29 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
APC-12 12W Single Output Switching Power Supply ■ ‧ ‧ ‧ ‧ ‧ ‧ ‧Ⅱ ‧ ‧ ‧ ‧ series User’s Manual  ‧ ‧ ‧ IS 15885(Part 2/Sec13) LPS IP42 THOMAS SAMUEL THOMAS SAMUEL SPECIFICATION MODEL APC-12-350 APC-12-700 RATED CURRENT 350mA 700mA DC VOLTAGE RANGE RATED POWER 9~36V 12.6W 9~18V 12.6W RIPPLE & NOISE (max.) Note.2 300mVp-p OUTPUT ±1.0% ±3.0% SETUP, RISE TIME 3000ms, 180ms / 230VAC HOLD UP TIME (Typ.) 20ms/230VAC,15ms/115VAC at full load VOLTAGE RANGE Note.4 FREQUENCY RANGE EFFICIENCY(Typ.) AC CURRENT INRUSH CURRENT(Typ.) MAX. No. of PSUs on 16A CIRCUIT BREAKER LEAKAGE CURRENT PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS Note.7 SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 5) OTHERS 90 ~ 264VAC 3000ms, 150ms / 115VAC at full load 127 ~ 370VDC 47 ~ 63Hz 82% 80% 0.2A/230VAC;0.35A/115VAC COLD START 70A(twidth=120μs measured at 50% Ipeak) at 230VAC 17 units (circuit breaker of type B) / 29 units (circuit breaker of type C) at 230VAC 0.25mA / 240VAC 39.6~ 46.8V 20.7~ 24.3V Protection type : Shut off o/p voltage, clamping by zener diode -30 ~ 70℃(Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +80℃, 10 ~ 95% RH ±0.2%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL8750,CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004 approved; design refer to BS EN/EN 62368-1 I/P-O/P:3.75KVAC EMC EMISSION I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032,BS EN/EN61000-3-2,BS EN/EN61000-3-3, EAC TP TC 020 EMC IMMUNITY MTBF Compliance to BS EN/EN55024,BS EN/EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A, EAC TP TC 020 1145.7K hrs min. MIL-HDBK-217F (25℃) DIMENSION 77*40*29(L*W*H) 0.08Kg; 120pcs/11.8Kg/1.06CUFT PACKING NOTE 250mVp-p VOLTAGE TOLERANCE Note.3 ±5.0% ±8.0% CURRENT ACCURACY LINE REGULATION LOAD REGULATION INPUT  R-41027766 ℃        ℃℃   ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name: APC-12-SPEC 2021-08-17 PDF
Документация на APC-12-700

APC-12.cdr

Дата модификации: 17.08.2021

Размер: 524.5 Кб

3 стр.

APC-12 12W Single Output Switching Power Supply series Features : Constant current design Universal AC input / Full range Protections:Short circuit / Over voltage Fully isolated plastic case Small and compact size Cooling by free air convection Pass LPS Suitable for LED lighting and moving sign applications 100% full load burn-in test Low cost / High reliability 2 years warranty F SPECIFICATION MODEL APC-12-350 APC-12-700 RATED CURRENT 350mA 700mA DC VOLTAGE RANGE RATED POWER 9~36V 12.6W 9~18V 12.6W RIPPLE & NOISE (max.) Note.2 300mVp-p OUTPUT VOLTAGE TOLERANCE Note.3 CURRENT ACCURACY 5.0% 5.0% LINE REGULATION LOAD REGULATION 1.0% 3.0% SETUP, RISE TIME 3000ms, 180ms / 230VAC 20ms/230VAC,15ms/115VAC at full load VOLTAGE RANGE Note.4 INPUT EFFICIENCY(Typ.) SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC 39.6~ 46.8V 20.7~ 24.3V Protection type : Shut off o/p voltage, clamping by zener diode -30 ~ 70 (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +80 0.2%/ , 10 ~ 95% RH (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes Design refer to TUV EN60950-1, EN61347-2-13, UL8750 I/P-O/P:3.75KVAC EMC EMISSION I/P-O/P:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015,EN61000-3-2 Class A,EN61000-3-3 EMC IMMUNITY MTBF Compliance to EN61547,EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A 1145.7K hrs min. MIL-HDBK-217F (25 ) DIMENSION 77*40*29(L*W*H) 0.08Kg; 120pcs/11.8Kg/0.93CUFT PACKING NOTE 80% 0.2A/230VAC;0.35A/115VAC Cold start 35A/115VAC,70A/230VAC VIBRATION SAFETY STANDARDS OTHERS 127 ~ 370VDC 0.25mA / 240VAC WORKING TEMP. (Note 5) 90 ~ 264VAC 47 ~ 63Hz 82% LEAKAGE CURRENT WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT LPS 3000ms, 150ms / 115VAC at full load AC CURRENT INRUSH CURRENT(max.) PROTECTION OVER VOLTAGE SELV 250mVp-p HOLD UP TIME (Typ.) FREQUENCY RANGE 110 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristic for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name: APC-12-SPEC 2011-07-09 PDF
Документация на серию APC-12

APC-12.cdr

Дата модификации: 18.08.2011

Размер: 177.2 Кб

2 стр.
