APC-16-700




Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Эффективность
Функция защиты
Температура рабочая

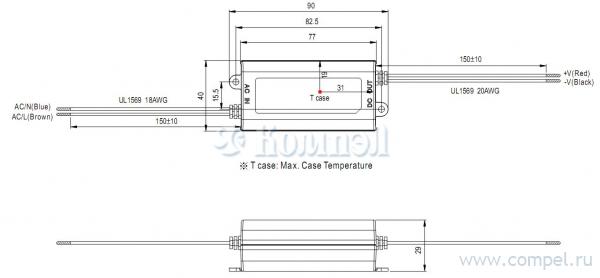

Размер 77×40×29 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
APC-16 16W Single Output Switching Power Supply ■ ‧ ‧ ‧ ‧ ‧ ‧ ‧Ⅱ ‧ ‧ ‧ ‧ series User’s Manual  ‧ ‧ ‧ LPS IP42 SPECIFICATION MODEL IS 15885(Part 2/Sec13) THOMAS SAMUEL THOMAS SAMUEL  R-41027766 APC-16-350 APC-16-700 RATED CURRENT 350mA 700mA DC VOLTAGE RANGE RATED POWER 12~48V 16.8W 9~24V 16.8W RIPPLE & NOISE (max.) Note.2 300mVp-p OUTPUT LINE REGULATION ±1.0% LOAD REGULATION ±3.0% SETUP, RISE TIME 3000ms, 200ms / 230VAC HOLD UP TIME (Typ.) 20ms/230VAC VOLTAGE RANGE INPUT Note.4 127 ~ 370VDC EFFICIENCY(Typ.) 84% AC CURRENT INRUSH CURRENT(Typ.) 0.3A/230VAC;0.5A/115VAC COLD START 45A(twidth=210μs measured at 50% Ipeak) at 230VAC MAX. No. of PSUs on 16A CIRCUIT BREAKER 13 units (circuit breaker of type B) / 23 units (circuit breaker of type C) at 230VAC 83% 0.25mA / 240VAC 50.4~ 60V Protection type : Shut off o/p voltage, clamping by zener diode WORKING TEMP. -30 ~ 70℃(Refer to "Derating Curve") WORKING HUMIDITY 20 ~ 90% RH non-condensing ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS Note.7 SAFETY & WITHSTAND VOLTAGE EMC ISOLATION RESISTANCE 27.6~ 33.5V -40 ~ +80℃, 10 ~ 95% RH ±0.2%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL8750,CSA C22.2 No.250.0-08, BIS IS15885, EAC TP TC 004 approved; design refer to BS EN/EN 62368-1 I/P-O/P:3.75KVAC EMC EMISSION I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032,BS EN/EN61000-3-2,BS EN/EN61000-3-3, EAC TP TC 020 EMC IMMUNITY Compliance to BS EN/EN55024,BS EN/EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A, EAC TP TC 020 MTBF 1145.7K hrs min. DIMENSION 77*40*29(L*W*H) 0.1Kg; 120pcs/14Kg/1.06CUFT PACKING NOTE 90 ~ 264VAC 47 ~ 63Hz PROTECTION OVER VOLTAGE OTHERS 3000ms, 200ms / 115VAC at full load 12ms/115VAC at full load FREQUENCY RANGE LEAKAGE CURRENT (Note 5) 250mVp-p VOLTAGE TOLERANCE Note.3 ±5.0% ±8.0% CURRENT ACCURACY MIL-HDBK-217F (25℃) ℃        ℃℃   ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name: APC-16-SPEC 2021-08-17 PDF
Документация на APC-16-700

未命名 -1

Дата модификации: 17.08.2021

Размер: 512.8 Кб

2 стр.

APC-16 16W Single Output Switching Power Supply series Features : Constant current mode design Universal AC input / Full range Protections:Short circuit / Over voltage Fully isolated plastic case Small and compact size Cooling by free air convection Class power unit, no FG Pass LPS Suitable for LED lighting and moving sign applications 100% full load burn-in test Low cost / High reliability 2 years warranty F SPECIFICATION MODEL APC-16-350 APC-16-700 RATED CURRENT 350mA 700mA DC VOLTAGE RANGE RATED POWER 12~48V 16.8W 9~24V 16.8W RIPPLE & NOISE (max.) Note.2 300mVp-p OUTPUT VOLTAGE TOLERANCE Note.3 CURRENT ACCURACY 5.0% 8.0% LINE REGULATION 1.0% INPUT 3000ms, 200ms / 230VAC HOLD UP TIME (Typ.) 20ms/230VAC Note.4 90 ~ 264VAC 127 ~ 370VDC 47 ~ 63Hz EFFICIENCY(Typ.) 84% AC CURRENT INRUSH CURRENT(max.) 0.3A/230VAC;0.5A/115VAC Cold start 35A/115VAC,70A/230VAC 83% 0.25mA / 240VAC 50.4~ 60V Protection type : Shut off o/p voltage, clamping by zener diode -30 ~ 70 20 ~ 90% RH non-condensing VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE EMC ISOLATION RESISTANCE -40 ~ +80 0.2%/ 27.6~ 33.5V (Refer to "Derating Curve") WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT , 10 ~ 95% RH (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes Design refer to TUV EN60950-1, EN61347-2-13, UL8750 I/P-O/P:3.75KVAC EMC EMISSION I/P-O/P:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015,EN61000-3-2 Class A,EN61000-3-3 EMC IMMUNITY Compliance to EN61547,EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A MTBF 1145.7K hrs min. DIMENSION 77*40*29(L*W*H) 0.1Kg; 120pcs/14Kg/0.93CUFT PACKING NOTE 3000ms, 200ms / 115VAC at full load 12ms/115VAC at full load FREQUENCY RANGE PROTECTION OVER VOLTAGE OTHERS LPS 250mVp-p SETUP, RISE TIME LEAKAGE CURRENT (Note 5) SELV 3.0% LOAD REGULATION VOLTAGE RANGE 110 MIL-HDBK-217F (25 ) 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristic for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name: APC-16-SPEC 2011-11-08 PDF
Документация на серию APC-16

APC-16.cdr

Дата модификации: 11.11.2011

Размер: 182.3 Кб

2 стр.
