APV-16-24

MEAN WELL
AC/DC драйвер LED
развернуть ▼ свернуть ▲

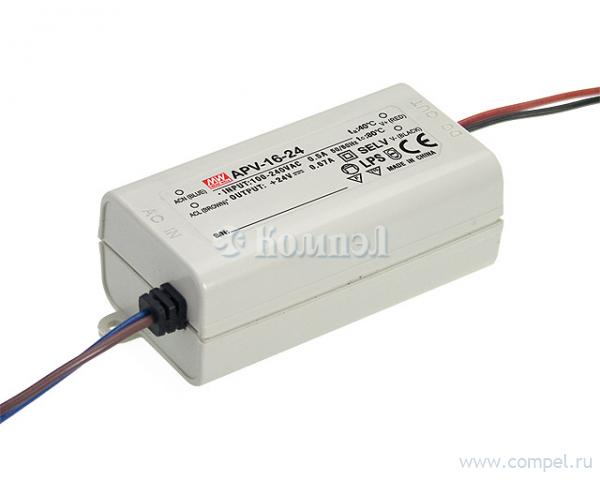

Фотография серии apv-16

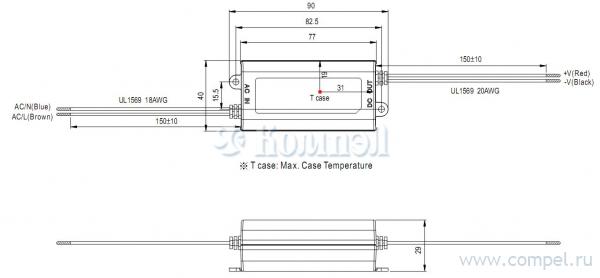

Чертёж серии apv-16



Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Эффективность
Функция защиты КЗ, перегрузка, перенапряжение
Температура рабочая
Размер 77×40×29 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип преобразователя Мощность выходная Напряжение выходное Ток выходной Напряжение входное Режим стабилизации Димминг Исполнение конструктивное Степень защиты (IP) Тип управления выходом Напряжение входное (AC) Напряжение входное (DC) Напряжение изоляции Количество выходов Коэффициент мощности Эффективность Функция защиты Температура рабочая Применение Особенности Карточка
товара
F~ APV-16E-24 (MW)

—

 — КЗ, перегрузка, перенапряжение

Файлы 2

показать свернуть
A P V- 1 6 16W Single Output Switching Power Supply ■  ‧ ‧ ‧ ‧ ‧ ‧ ‧Ⅱ ‧ ‧ ‧ ‧ series User’s Manual  ‧ ‧ ‧ IS 15885(Part 2/Sec13) MODEL OUTPUT  APV-16-12 APV-16-15 APV-16-24 5V 12V 15V 24V RATED CURRENT 2.6A 1.25A 1A 0.67A CURRENT RANGE 0 ~ 2.6A 0 ~ 1.25A 0 ~ 1A 0 ~ 0.67A RATED POWER 13W 15W 15W 16.08W 120mVp-p 120mVp-p 150mVp-p RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE TOLERANCE Note.3 ±5.0% SETUP, RISE TIME ±1.0% ±2.0% Note.6 1500ms, 30ms / 230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE 20ms/230VAC Note.4 90 ~ 264VAC 1500ms,30ms / 115VAC at full load 12ms/115VAC at full load 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 76% AC CURRENT INRUSH CURRENT(Typ.) 0.3A/230VAC 0.5A/115VAC COLD START 50A(twidth=185μs measured at 50% Ipeak) at 230VAC MAX. No. of PSUs on 16A CIRCUIT BREAKER 13 units (circuit breaker of type B) / 22 units (circuit breaker of type C) at 230VAC LEAKAGE CURRENT 0.25mA / 240VAC OVER LOAD Above 105% rated output power PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT 80% 81% Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16V 17.5 ~ 21V 27.6 ~ 32.4V -30 ~ +70℃(Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +80℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes SAFETY STANDARDS Note.8 UL8750,CSA C22.2 No.250.0-08, BIS IS15885(except for 15V),EAC TP TC 004,IP42 approved; design refer to BS EN/EN 62368-1 EMC IMMUNITY MTBF 83% Protection type : Shut off o/p voltage, clamping by zener diode VIBRATION SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC EMC EMISSION NOTE R-41027766 APV-16-5 LOAD REGULATION OTHERS THOMAS SAMUEL THOMAS SAMUEL  DC VOLTAGE LINE REGULATION INPUT LPS IP42  SPECIFICATION I/P-O/P:3.75KVAC I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032,BS EN/EN61000-3-2,BS EN/EN61000-3-3, EAC TP TC 020 Compliance to BS EN/EN55024,BS EN/EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A, EAC TP TC 020 DIMENSION 1145.7K hrs min. MIL-HDBK-217F (25℃) 77*40*29mm (L*W*H) PACKING 0.1Kg; 120pcs/14Kg/1.06CUFT ℃         ℃℃    ※ Product Liability Disclaimer：For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:APV-16-SPEC 2021-08-17 PDF
Документация на APV-16-5

未命名 -1

Дата модификации: 18.08.2021

Размер: 521.6 Кб

2 стр.

A P V- 1 6 16W Single Output Switching Power Supply series Features : Constant voltage design Universal AC input / Full range Protections: Short circuit / Over load / Over voltage Fully isolated plastic case Cooling by free air convection Small and compact size Class power unit, no FG Pass LPS Suitable for LED lighting and moving sign applications 100% full load burn-in test Low cost, high reliability 2 years warranty F SPECIFICATION MODEL OUTPUT APV-16-5 APV-16-12 APV-16-15 5V 12V 15V 24V RATED CURRENT 2.6A 1.25A 1A 0.67A CURRENT RANGE 0 ~ 2.6A 0 ~ 1.25A 0 ~ 1A 0 ~ 0.67A RATED POWER 13W 15W 15W 16.08W 120mVp-p 120mVp-p 150mVp-p RIPPLE & NOISE (max.) Note.2 100mVp-p VOLTAGE TOLERANCE Note.3 5.0% LINE REGULATION 1.0% SETUP, RISE TIME VOLTAGE RANGE 20ms/230VAC Note.4 90 ~ 264VAC 76% 80% AC CURRENT INRUSH CURRENT(max.) 0.3A/230VAC 0.5A/115VAC COLD START 35A/115VAC 70A/230VAC LEAKAGE CURRENT 0.25mA / 240VAC OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT NOTE 127 ~ 370VDC EFFICIENCY (Typ.) PROTECTION OTHERS 1500ms,30ms / 115VAC at full load 47 ~ 63Hz 81% Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16V 17.5 ~ 21V 27.6 ~ 32.4V Protection type : Shut off o/p voltage, clamping by zener diode -30 ~ +70 (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +80 , 10 ~ 95% RH VIBRATION SAFETY STANDARDS Design refer to TUV EN60950-1, EN61347-2-13,UL8750 WITHSTAND VOLTAGE I/P-O/P:3.75KVAC I/P-O/P:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015,EN61000-3-2 Class A,EN61000-3-3 ISOLATION RESISTANCE EMC EMISSION 83% Above 105% rated output power 0.03%/ (0 ~ 50 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes EMC IMMUNITY MTBF APV-16-24 12ms/115VAC at full load FREQUENCY RANGE OVER LOAD EMC LPS 2.0% Note.6 1500ms, 30ms / 230VAC HOLD UP TIME (Typ.) SAFETY & SELV DC VOLTAGE LOAD REGULATION INPUT 110 Compliance to EN61547,EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A DIMENSION 1145.7K hrs min. MIL-HDBK-217F (25 ) 77*40*29mm (L*W*H) PACKING 0.1Kg; 120pcs/14Kg/0.93CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristics for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 6. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. File Name:APV-16-SPEC 2011-11-08 PDF
Документация на серию apv-16

APV-16.cdr

Дата модификации: 11.11.2011

Размер: 177.7 Кб

2 стр.
