DRT-480-48

MEAN WELL
AC-DC на DIN-рейку (DC-DC), 480Вт, Uвх=340-550VAC 3фазы, 4 провода, один выход 48В/10А, подстр. Uвых=48...55В, DIN-рейка, изоляция 3кVAC (вх-вых), 1,5кVAC (вх-корп), 227х125.2х100 мм, -20...+70°С Производитель: MEAN WELL
развернуть ▼ свернуть ▲
Фотография серии DRT-480
Чертеж серии DRT-480



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 227×125.2×100 мм
Рабочая температура
Примечание AC-DC Regulated Power Supply Module
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 10

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Примечание Карточка
товара

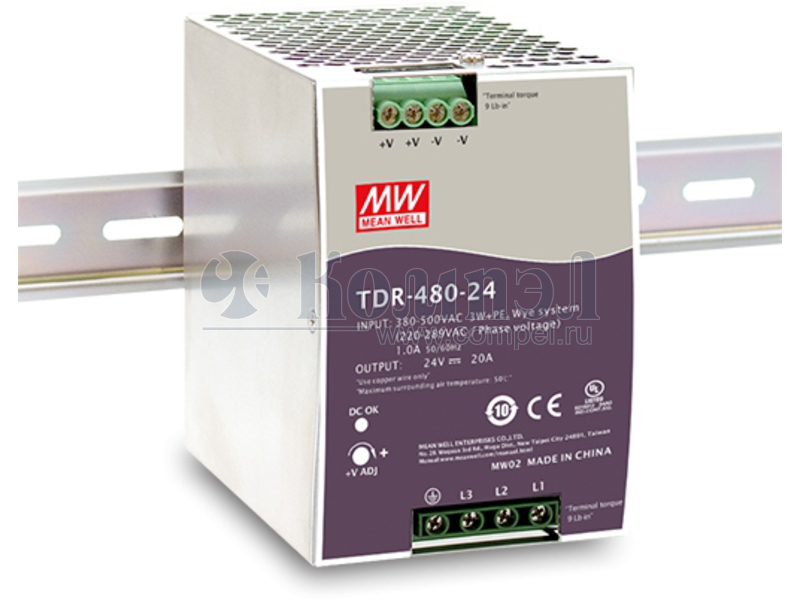

P+ TDR-480-48 (MW)

— в коробках 8 шт КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module
A+ SDR-480-48 (MW)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48...55 В; I1: до 10 А;... ККМ, сухой контакт DC OK, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев

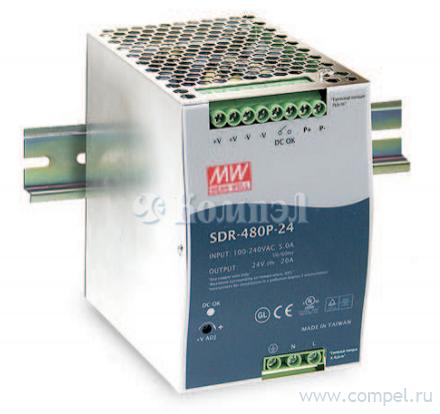

A+ SDR-480P-48 (MW)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48 В; I1: до 10 А; Стаб... ККМ, сухой контакт DC OK, параллельное включение, пиковая перегрузка КЗ, перегрузка, перенапряжение, перегрев

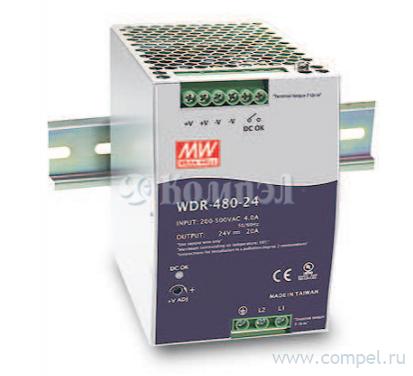

A+ WDR-480-48 (MW)

— в коробках 8 шт AC-DC сетевой преобразователь - P вых: 480 Вт; Выход: 48 В; U1: 48...55 В; I1: до 10 А;... КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid
A+ NDR-480-48 (MW)

— в коробках 8 шт PWR SPLY,SW,DIN,48V@10A,480W 90-264VAC,47-63HZ,92.5%,PFC,UL КЗ, перегрузка, перенапряжение, перегрев AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid

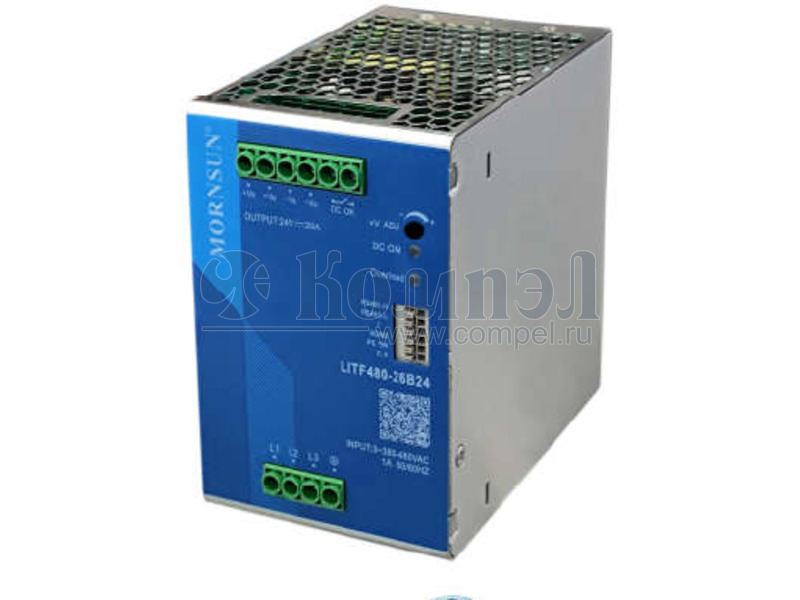

A+ LITF480-26B48 (MORNSUN)

— в коробках 2 шт параллельное включение, управление по RS485 КЗ, перегрузка, перенапряжение, перегрев — — — —

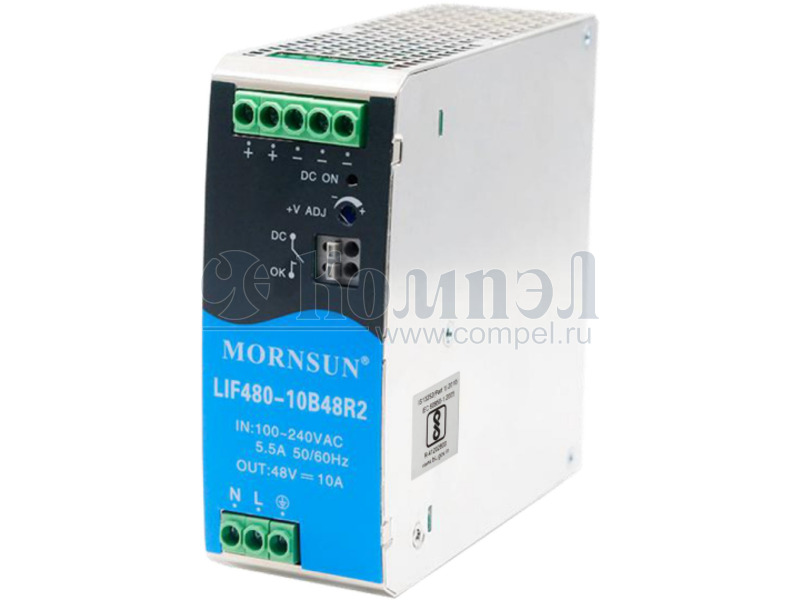

A+ LIF480-10B48R2 (MORNSUN)

— 1 шт КЗ, перегрузка, перегрев, перенапряжение — — — — AC-DC Power Factor Correction Module, 1 Output, 480W, Hybrid
A+ YSDN480-48010000 (YINGJIAO)

— 8 шт — — КЗ, перегрузка, перенапряжение, перегрев — — — — —
A+ DRP048V480W1BN (DELTA)

—

 — — перенапряжение, перегрузка, перегрев, КЗ — — — — — — — —
A+ DRL-48V480W1EN (DELTA)

—

 — холодный старт, сигнал DC OK, покрытие лаком перенапряжение, перегрузка, перегрев, КЗ — — — — — — — — —

Файлы 2

показать свернуть
480W Three Phase Industrial DIN RAIL Power Supply D R T- 4 8 0 series ■ Features : Three-Phase AC 340 ~ 550V wide range input High efficiency 89% and low dissipation Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Built-in constant current limiting circuit Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved EN61000-6-2(EN50082-2) industrial immunity level 100% full load burn-in test 3 years warranty Bauar t gepruft Sicherheit egel ma ge od o s be wac g SPECIFICATION www. tuv.com ID 2000000000 MODEL OUTPUT DRT-480-24 DRT-480-48 DC VOLTAGE 24V 48V RATED CURRENT 20A 10A CURRENT RANGE 0 ~ 20A 0 ~ 10A RATED POWER 480W 480W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p VOLTAGE ADJ. RANGE 24 ~ 28V VOLTAGE TOLERANCE Note.3 ±1.0% 48 ~ 55V ±1.0% LINE REGULATION ±0.5% ±0.5% LOAD REGULATION ±0.5% SETUP, RISE TIME 1200ms, 40ms/400VAC HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT 16ms/400VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 89% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.7A/400VAC 1.3A/500VAC COLD START 50A OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE ISOLATION RESISTANCE EMC (Note 4) EMC EMISSION 480 ~ 780VDC 90% <3.5mA / 530VAC 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 30 ~ 36V 59 ~ 66V Protection type : Shut down o/p voltage, re-power on to recover 110℃±5℃ (TSW) detect on heatsink of power switch Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, UL60950-1, TUV EN60950-1, EAC TP TC 004 approved I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH Compliance to EN55011 (CISPR11), EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2,-3, EAC TP TC 020 EMC IMMUNITY Compliance to EN61000-4-2,3,4,5,6,8,11, EN61204-3, EN61000-6-2 (EN50082-2), heavy industry level, criteria A, EAC TP TC 020 MTBF 91.1K hrs min. MIL-HDBK-217F (25℃) 227*125.2*100mm (W*H*D) 2.5Kg; 6pcs/16Kg/1.75CUFT DIMENSION PACKING NOTE 35ms/500VAC at full load Note.5 Three-Phase 340 ~ 550VAC (Dual phase operation possible) LEAKAGE CURRENT OTHERS ±0.5% 800ms, 40ms/500VAC at full load 1. All parameters NOT specially mentioned are measured at 400VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Dual phase operation: derating of 20% is required. 6. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). File Name:DRT-480-SPEC 2018-01-12 PDF
Документация на DRT-480-48

DRT-480-20180112.cdr

Дата модификации: 09.01.2018

Размер: 82.1 Кб

2 стр.

480W Three Phase Industrial DIN RAIL Power Supply D R T- 4 8 0 series Features : Three-Phase AC 340 ~ 550V wide range input High efficiency 89% and low dissipation Protections:Short circuit/Over load/Over voltage/Over temperature Cooling by free air convection Built-in constant current limiting circuit Can be installed on DIN rail TS-35/7.5 or 15 UL 508(industrial control equipment)approved EN61000-6-2(EN50082-2) industrial immunity level 100% full load burn-in test 3 years warranty R SPECIFICATION MODEL OUTPUT INPUT DRT-480-24 DRT-480-48 DC VOLTAGE 24V 48V RATED CURRENT 20A 10A CURRENT RANGE 0 ~ 20A 0 ~ 10A RATED POWER 480W 480W RIPPLE & NOISE (max.) Note.2 80mVp-p 80mVp-p VOLTAGE ADJ. RANGE 48 ~ 55V 1.0% 24 ~ 28V VOLTAGE TOLERANCE Note.3 1.0% LINE REGULATION 0.5% LOAD REGULATION 0.5% 0.5% 0.5% SETUP, RISE TIME 1200ms, 40ms/400VAC HOLD TIME (Typ.) 16ms/400VAC VOLTAGE RANGE Three-Phase 340 ~ 550VAC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 89% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 1.7A/400VAC 1.3A/500VAC COLD START 50A LEAKAGE CURRENT OVER LOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS WITHSTAND VOLTAGE 800ms, 40ms/500VAC at full load 35ms/500VAC at full load 480 ~ 780VDC 90% <3.5mA / 530VAC 105 ~ 150% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed 30 ~ 36V 59 ~ 66V Protection type : Shut down o/p voltage, re-power on to recover 110 5 (TSW) Detect on heatsink of power switch Protection type : Shut down o/p voltage, recovers automatically after temperature goes down -20 ~ +70 (Refer to output load derating curve) 20 ~ 90% RH non-condensing -40 ~ +85 0.03%/ , 10 ~ 95% RH (0 ~ 50 Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 UL508, UL60950-1, TUV EN60950-1 Approved I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC SAFETY & ISOLATION RESISTANCE EMI CONDUCTION & RADIATION Compliance to EN55011 (CISPR11), EN55022 (CISPR22), EN61204-3 Class B EMC (Note 4) OTHERS HARMONIC CURRENT Compliance to EN61000-3-2,-3 EMS IMMUNITY MTBF Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN61204-3, EN61000-6-2 (EN50082-2) Heavy industry level, criteria A DIMENSION PACKING NOTE 91.1Khrs min. MIL-HDBK-217F (25 227*125.2*100mm (W*H*D) 2.5Kg; 6pcs/16Kg/1.75CUFT ) 1. All parameters NOT specially mentioned are measured at 400VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. 5. Dual phase operation: derating of 20% is required. File Name:DRT-480-SPEC 2005-09-06 PDF
Документация на серию DRT-480

DRT-480.cdr

Дата модификации: 12.09.2005

Размер: 281.1 Кб

2 стр.
