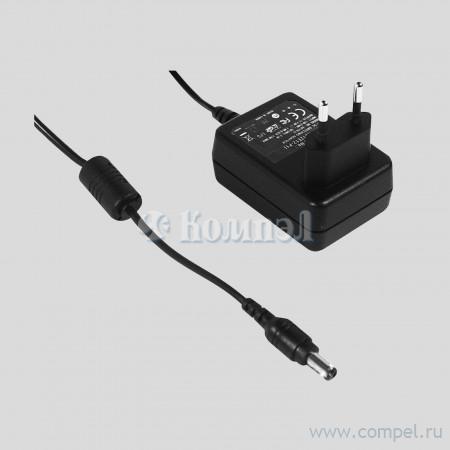

GS12E09-P1I

GS12E 10 ~ 12W AC-DC Single Output Wall-mounted type series Features : Universal AC input / Full range No load power consumption< 0.3W/240VAC Pass energy star level IV for full series Meet EISA 2007 (Energy Independence and Security Act) 2 pole EURO plug Class power (without earth pin) Protections: Short circuit / Overload / Over voltage / Over temperature Fully enclosed plastic case Ap...
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности в розетку, 2-х контактная вилка, защита по II классу
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум
Размер 65×5.5×9.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 8

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
P= SGA12E09-P1J (MW) 1 шт в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GS15E-2P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 9 В; U1: 9 В; I1: до 1.66 А; Стаби... в розетку, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GS15A-2P1J (MW) 1 шт AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 9 В; U1: 9 В; I1: до 1.66 А; Стаби... настольное исполнение, 3-х контактная вилка КЗ, перегрузка, перенапряжение
A+ GS15B-2P1J (MW) AC-DC сетевой преобразователь - P вых: 15 Вт; Выход: 9 В; U1: 9 В; I1: до 1.66 А; Стаби... настольное исполнение, 2-х контактная вилка, защита по II классу КЗ, перегрузка, перенапряжение
A+ GS15U-2P1J (MW)

A+ GSM12E09-P1J (MW)

возможность применения в медицине
A+ GSM12U09-P1J (MW)

возможность применения в медицине
A+ GE12I09-P1J (MW) КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
GS12E 10 ~ 12W AC-DC Single Output Wall-mounted type series Features : Universal AC input / Full range No load power consumption< 0.3W/240VAC Pass energy star level IV for full series Meet EISA 2007 (Energy Independence and Security Act) 2 pole EURO plug Class power (without earth pin) Protections: Short circuit / Overload / Over voltage / Over temperature Fully enclosed plastic case Approvals: TUV / CB / CE Pass LPS for full series 2 years warranty TUV Rheinland Product Safety SPECIFICATION ORDER NO. OUTPUT geprUfre Sicherheit GS12E05-P1I GS12E07-P1I GS12E09-P1I GS12E12-P1I GS12E15-P1I GS12E18-P1I SAFETY MODEL NO. GS12E05 GS12E07 GS12E09 GS12E12 GS12E15 GS12E18 GS12E24 DC VOLTAGE 5V 7.5V 9V 12V 15V 18V 24V RATED CURRENT 2.0A 1.6A 1.33A 1.0A 0.8A 0.67A 0.5A CURRENT RANGE 0 ~ 2.0A 0 ~ 1.6A 0 ~ 1.33A 0 ~ 1.0A 0 ~ 0.8A 0 ~ 0.67A 0 ~ 0.5A RATED POWER 10W 12W 12W 12W 12W 12.06W 12W 120mVp-p 150mVp-p 180mVp-p 200mVp-p RIPPLE & NOISE (max.) Note.2 75mVp-p GS12E24-P1I 90mVp-p 90mVp-p VOLTAGE TOLERANCE Note.3 5.0% 4.0% 4.0% 3.0% 3.0% 3.0% 3.0% LINE REGULATION Note.4 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% LOAD REGULATION Note.5 5.0% 4.0% 4.0% 3.0% 3.0% 2.0% 2.0% 500ms, 20ms, 10ms/115VAC at full load SETUP, RISE, HOLD UP TIME 500ms, 20ms, 30ms/230VAC 90 ~ 264VAC 135 ~ 370VDC VOLTAGE RANGE FREQUENCY RANGE INPUT 47 ~ 63Hz EFFICIENCY (Typ.) 72% 75% AC CURRENT 0.31A / 115VAC 0.16A / 230VAC INRUSH CURRENT (max.) COLD START 25A / 115VAC LEAKAGE CURRENT (max.) 0.25mA / 240VAC >105% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed OVERLOAD PROTECTION OVER VOLTAGE OVER TEMPERATURE Note.6 76% 77% 79% 80% 80% 45A / 230VAC 115% ~ 135% Protection type : Clamp by zener diode U1 Tj 140 typically (U1) Detect on main control IC Protection type : Shut down o/p voltage, recovers automatically after temperature goes down WORKING TEMP. 0 ~ +50 WORKING HUMIDITY 20% ~ 90% RH non-condensing (Refer to output load derating curve) ENVIRONMENT STORAGE TEMP., HUMIDITY -20 ~ +85 , 10 ~ 95% RH TEMP. COEFFICIENT 0.03% / (0 ~ 40 ) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes VIBRATION SAFETY STANDARDS TUV EN60950 -1 approved WITHSTAND VOLTAGE SAFETY & ISOLATION RESISTANCE EMC EMI CONDUCTION & RADIATION HARMONIC CURRENT EMS IMMUNITY MTBF I/P-O/P:3KVAC I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH Compliance to FCC part15 class B, EN55022 , EN61204-3 class B OTHERS DIMENSION PACKING 65*47*26.5mm (L*W*H) 0.15Kg ; 100pcs / 16Kg / CARTON PLUG Standard type P1I: 2.1 CABLE Standard type UL1185 6ft (4FT only for 5V output) for stock ; Other type available by customer requested CONNECTOR NOTE Compliance to EN61000-3-2,3 Compliance to EN61000-4-2,3,4,5,6,8,11, ENV50204, EN61204-3, light industry level, criteria A 1414.6Khrs min. MIL-HDBK-217F (25 ) * 5.5 * 9.5mm turning fork type, center positive for stock ; Other type available by customer requested 1.All parameters are specified at 230VAC input, rated load, 25 70% RH Ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf & 47uf capacitor. 3.Tolerance: includes set up tolerance, line regulation, load regulation. 4.Line regulation is measured from low line to high line at rated load. 5.Load regulation is measured from 10% to 100% rated load. 6.The over temperature protection (OTP) is the built-in function of the control IC (U1). The activating level described above is based on the specification provided by the IC manufacturer. File Name:GS12E-SPEC 2008-05-06 PDF
Документация на серию GS12E

GS12E.cdr

Дата модификации: 20.06.2008

Размер: 113.6 Кб

2 стр.
