HLP-60H-36

Источник питания AC-DC (для LED) открытый, выходная мощность 60 Вт, выходной ток 1.7 А, выходное напряжение 36 В, входное напряжение 90-305 В (перем.), диапазон температуры -40...+70С, ККМ
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности LED драйвер, ККМ, низкие пульсации, димминг
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом ШИМ, 1-10 В, потенциометр внешний
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

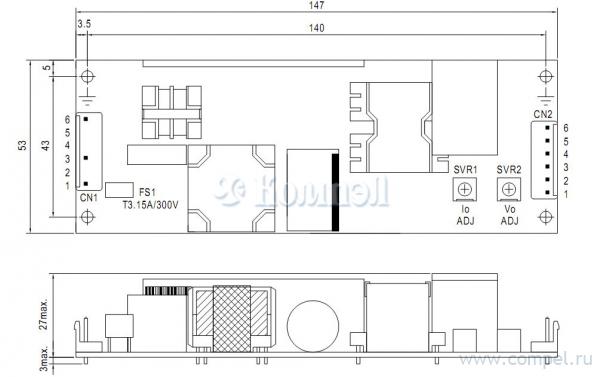

Размер 147×53×27 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 6

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ EPS-65-36 (MW) 48 шт компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ TPI 65-136A-JP (TRACO)
A+ IDPV-65-36 (MW)

A+ IDPV-65A-36 (MW)

A+ ELP-75-36 (MW) SPS Open Frame 75W 36V/2,1A КЗ, перегрузка, перенапряжение
A+ RPS-75-36 (MW) в коробках 7 шт AC-DC сетевой преобразователь - P вых: 75 Вт; Выход: 36 В; U1: 34.2...39.6 В; I1: до 2.... КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
HLP-60H 60W Single Output Switching Power Supply series Features : Universal AC input / Full range (up to 305VAC) Built-in active PFC function, PF>0.95 Protections: Short circuit / Over current / Over voltage / Over temperature Cooling by free air convection Output constant current level adjustable 100% full load burn-in test Three in one dimming function (1~10Vdc or PWM signal or resistance) Suitable for built in LED lighting system Suitable for dry / damp locations 3 years warranty M M SELV ( for 48V,54V only) SPECIFICATION MODEL DC VOLTAGE HLP-60H-15 HLP-60H-20 HLP-60H-24 HLP-60H-30 HLP-60H-36 HLP-60H-42 HLP-60H-48 HLP-60H-54 15V 20V 24V 30V 36V 42V 48V 54V 12 ~ 20V 14.4 ~ 24V 25.2 ~ 42V 28.8 ~ 48V 32.4 ~ 54V 4A 3A 2.5A 18 ~ 30V 2A 21.6 ~ 36V RATED CURRENT 1.7A 1.45A 1.3A 1.15A RATED POWER 60W 60W 60W 60W 61.2W 60.9W 62.4W 62.1W 150mVp-p 150mVp-p 200mVp-p 200mVp-p 300mVp-p 300mVp-p 300mVp-p 17 ~ 22V 22 ~ 27V 27 ~ 33V 33 ~ 40V 40 ~ 46V 44 ~ 53V 49 ~ 58V 0.87 ~ 1.45A 0.78 ~ 1.3A 0.69 ~ 1.15A CONSTANT CURRENT REGION Note.4 9 ~ 15V RIPPLE & NOISE (max.) Note.2 150mVp-p OUTPUT VOLTAGE ADJ. RANGE 13.5 ~ 17V CURRENT ADJ. RANGE Can be adjusted by internal potentiometer or through output connector 1 ~ 1.7A 2.4 ~ 4A 1.8 ~ 3A 1.5 ~ 2.5A 1.2 ~ 2A VOLTAGE TOLERANCE Note.3 2.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION 1.5% 1.0% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% SETUP, RISE TIME Note.6 1500ms, 80ms / 115VAC at full load 16ms/230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT Note.5 90 ~ 305VAC 1000ms, 80ms / 230VAC at full load 16ms/115VAC at full load 127 ~ 431VDC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR (Typ.) PF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load (Please refer to "Power Factor Characteristic" curve) EFFICIENCY (Typ.) 89% 88% 89.5% 0.64A / 115VAC 0.32A / 230VAC COLD START 70A/230VAC AC CURRENT (Typ.) INRUSH CURRENT (Typ.) OVER CURRENT 90% 90% Note.4 PROTECTION OVER VOLTAGE Protection type : Constant current limiting, recovers automatically after fault condition is removed 48 ~ 58V 35 ~ 43V 18 ~ 24V 28 ~ 35V 41 ~ 49V 23 ~ 30V WORKING TEMP. -40 ~ +70 WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS -40 ~ +80 0.03%/ , 10 ~ 95% RH (0 ~ 50 ) 10 ~ 500Hz, 2G 12min./1cycle, period for 72min. each along X, Y, Z axes UL8750, CSA C22.2 No. 250.0-08 (except for 48V, 54V), EN61347-1, EN61347-2-13 approved ; Design refer to UL60950-1, TUV EN60950-1, EN60335-1 EMC I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015, EN61000-3-2 Class C ( 60% load) ; EN61000-3-3 NOTE 59 ~ 68V (Refer to "Derating Curve") I/P-O/P:3.75KVAC ISOLATION RESISTANCE PACKING 54 ~ 63V 20 ~ 95% RH non-condensing SAFETY & WITHSTAND VOLTAGE DIMENSION 90.5% Protection type : Shut down o/p voltage, re-power on to recover 85 10 (RTH2) Protection type : Shut down o/p voltage, re-power on to recover EMC IMMUNITY MTBF 90.5% 95 ~ 108% OVER TEMPERATURE EMC EMISSION 90% 0.3A / 277VAC <0.75mA / 277VAC LEAKAGE CURRENT OTHERS ( except for 48V,54V ) I/P-FG:1.88KVAC O/P-FG:0.5KVAC Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level (surge 4KV), criteria A 288.5Khrs min. MIL-HDBK-217F (25 ) 147*53*27mm (L*W*H) 0.2Kg;72pcs/15.4Kg/1.09CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Constant current operation region is within 60% ~100% rated output voltage. This is the suitable operation region for LED related applications, but please reconfirm special electrical requirements for some specific system design. 5. Derating may be needed under low input voltages. Please check the static characteristics for more details. 6. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. 7. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name:HLP-60H-SPEC 2011-12-19 PDF
Документация на серию HLP-60H

HLP-60H.cdr

Дата модификации: 21.12.2011

Размер: 335.9 Кб

4 стр.
