HLP-80H-30

AC-DC сетевой преобразователь - P вых: 81 Вт; Выход: 30 В; U1: 18...30 В; I1: 1.62...2.7 А; Стабилизация: напряжение, ток; Вход: 110/220В авто
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности LED драйвер, ККМ, низкие пульсации, димминг
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом ШИМ, 1-10 В, потенциометр внешний
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум

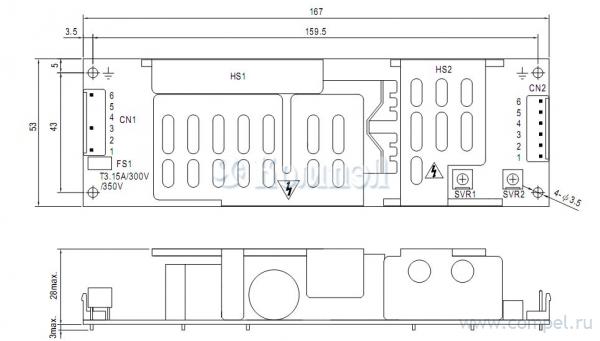

Размер 167×53×29.5 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
HLP-80H 80W Single Output Switching Power Supply series Features : Universal AC input / Full range (up to 305VAC) Built-in active PFC function, PF>0.95 Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Output constant current level adjustable 100% full load burn-in test Dimming function (1~10Vdc & PWM type) Suitable for built in LED lighting system Suitable for dry / damp location 3 years warranty SPECIFICATION MODEL HLP-80H-12 HLP-80H-15 HLP-80H-20 HLP-80H-24 HLP-80H-30 HLP-80H-36 HLP-80H-42 HLP-80H-48 HLP-80H-54 12V DC VOLTAGE CONSTANT CURRENT REGION Note.4 7.2 ~12V 24V 30V 36V 42V 48V 54V 14.4 ~ 24V 21.6 ~ 36V 25.2 ~ 42V 28.8 ~ 48V 32.4 ~ 54V RATED CURRENT 5A 5A 4A 3.4A 2.3A 1.95A 1.7A 1.5A RATED POWER 60W 75W 80W 81.6W 81W 82.8W 81.9W 81.6W 81W 150mVp-p 150mVp-p 150mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p 13.5 ~ 17V 17 ~ 22V 22 ~ 27V 27 ~ 33V 33 ~ 40V 38 ~ 46V 43 ~ 53V 49 ~ 58V 1.38 ~ 2.3A 1.17 ~ 1.95A 1.02 ~ 1.7A 1.0% 1.0% 10.8 ~ 13.5V VOLTAGE ADJ. RANGE Can be adjusted by internal potential meter or through output cable CURRENT ADJ. RANGE 3 ~ 5A 3 ~ 5A 2.4 ~ 4A VOLTAGE TOLERANCE Note.3 2.5% 2.0% 1.0% 1.0% 1.0% 1.0% LINE REGULATION 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% 1.5% 1.0% 2.0% Note.7 2000ms, 200ms / 115VAC at full load 0.5% 0.5% 0.5% 0.5% 0.5% 0.5% LOAD REGULATION SETUP, RISE TIME 16ms at full load HOLD UP TIME (Typ.) VOLTAGE RANGE INPUT 20V 12 ~ 20V 18 ~ 30V 2.7A RIPPLE & NOISE (max.) Note.2 150mVp-p OUTPUT 15V 9 ~ 15V Note.5 90 ~ 305VAC FREQUENCY RANGE 47 ~ 63Hz POWER FACTOR PF 0.96/230VAC EFFICIENCY (Typ.) 88% AC CURRENT INRUSH CURRENT(Typ.) 1.62 ~ 2.7A Note.4 PROTECTION OVER VOLTAGE 1.0% 1000ms, 200ms / 230VAC at full load 230VAC /115VAC 127 ~ 431VDC PF 0.96/115VAC at full load and rated output voltage 90.5% 89% 0.85A / 115VAC 0.425A / 230VAC COLD START 70A/230VAC 91% 91% 0.4A / 277VAC 91% PF 0.9 at 60 ~ 100% load 91% 91% 91% 54 ~ 60V 59 ~ 65V 95 ~ 108% Protection type : Constant current limiting, recovers automatically after fault condition is removed 47 ~ 53V 34 ~ 38V 14 ~ 17V 18 ~ 21V 28 ~ 34V 41 ~ 46V 23 ~ 27V Protection type : Shut down o/p voltage, re-power on to recover OVER TEMPERATURE 100 10 (RTH2) Protection type : Shut down o/p voltage, re-power on to recover WORKING TEMP. -30 ~ +50 WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION 0.9 ~ 1.5A <0.75mA / 277VAC LEAKAGE CURRENT OVER CURRENT 2.04 ~ 3.4A (Refer to output load derating curve) 20 ~ 95% RH non-condensing -40 ~ +80 0.03%/ , 10 ~ 95% RH (0 ~ 50 ) 10 ~ 500Hz, 2G 12min./1cycle, period for 72min. each along X, Y, Z axes SAFETY STANDARDS Note.6 EN61347-1, EN61347-2-13 approved ; Design refer to UL60950-1, TUV EN60950-1, UL8750 WITHSTAND VOLTAGE I/P-O/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC SAFETY & ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25 / 70% RH EMC EMI CONDUCTION & RADIATION Compliance to EN55015, Class B Compliance to EN61000-3-2 Class C ( 60% load) ; EN61000-3-3 HARMONIC CURRENT EMS IMMUNITY MTBF OTHERS DIMENSION PACKING NOTE Compliance to EN61000-4-2,3,4,5,6,8,11; ENV50204, EN61547, EN55024, heavy industry level (surge 4KV), criteria A 316.2Khrs min. MIL-HDBK-217F (25 ) 162*53*28mm (L*W*H) 0.27Kg; 36pcs/11.2Kg/0.67CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Constant current operation region is within 60% ~100% rated output voltage. This is the suitable operation region for LED related applications, but please reconfirm special electrical requirements for some specific system design. 5. Derating may be needed under low input voltages. Please check the static characteristics for more details. 6. Safety and EMC design refer to EN60598-1, CNS15233, GB7000.1, FCC part18. 7. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. 8. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 9. Heat Sink HS1,HS2 can not be shorted. File Name:HLP-80H-SPEC 2010-12-28 PDF
