HSN-200-5B

Источник питания AC-DC; Выходная мощность 200 Вт; выходное напряжение 5 В; входное напряжение 180-264 В АС; температурный диапазон -25...+70С; размеры 210х62х31 мм; плата покрытая лаком
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение, перегрев
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Напряжение изоляции вход-земля
Напряжение изоляции выход-земля
Применение
КПД
Шум
Размер 210×62×31 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 15

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ NEL-200-5 (MW) 1 шт покрытие лаком, низкий профиль КЗ, перегрузка, перенапряжение, перегрев
A+ LRS-200-5 (MW) 15 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев
A+ RSP-200-5 (MW) в коробках 15 шт AC-DC сетевой преобразователь - P вых: 100 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев
A+ HSN-200-5A (MW) 1 шт

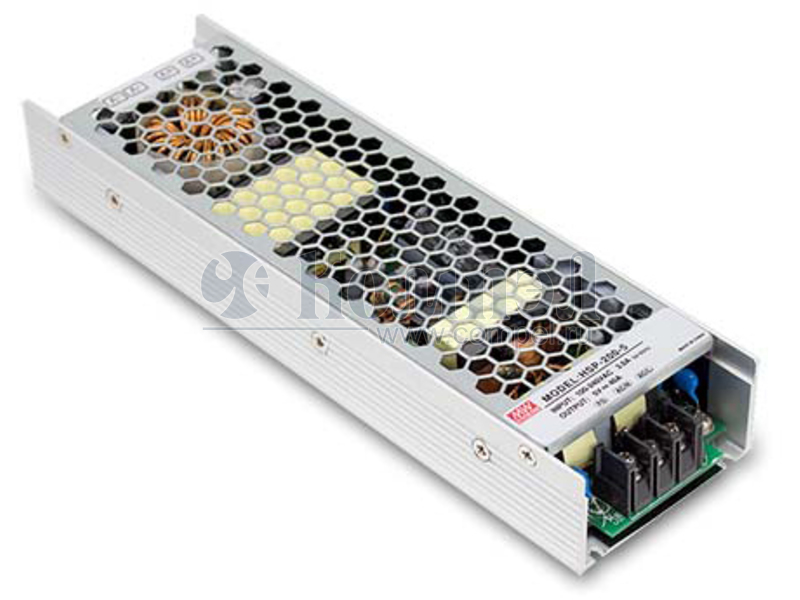

A+ HSP-200-5 (MW) 1 шт SPS case 200W 5V/40A ККМ, 1U профиль, компенсация на проводах, покрытие лаком КЗ, перегрузка, перенапряжение, перегрев
A+ SP-200-5 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.75...5.5 В; I1: до 40 ... КЗ, перегрузка, перенапряжение, перегрев

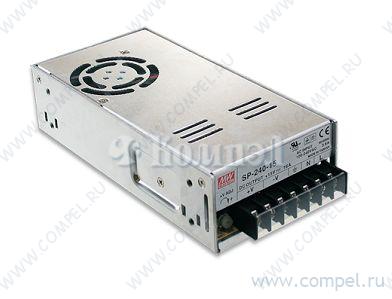

A+ SP-240-5 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 225 Вт; Выход: 5 В; U1: 4...6 В; I1: до 45 А; Ст... КЗ, перегрузка, перенапряжение, перегрев
A+ UHP-200-5 (MW) 1 шт
A+ UHP-200A-5 (MW) в коробках 450 шт

A+ UHP-200R-5 (MW)
A+ LHP-200-5 (MW) 3 шт

A+ S-210-5 (MW) AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев
A+ USP-225-5 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 4.5...5.5 В; I1: до 40 А... КЗ, перегрузка, перенапряжение, перегрев
A+ SE-200-5 (MW) КЗ, перегрузка, перенапряжение, перегрев
A+ LS200-5 (LAMBDA) 1 шт AC-DC сетевой преобразователь - P вых: 200 Вт; Выход: 5 В; U1: 5 В; I1: до 40 А; Стабил... ККМ, дистанционное Вкл/Выкл, компенсация на проводах, 1U профиль КЗ, перегрузка, перенапряжение

Файлы 1

показать свернуть
HSN-200 200W Single Output Switching Power Supply series ■ Features : Low leakage current<1mA Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by aluminum plate or the cabinet Low profile:31mm Conformal coated LED indicator for power on Low cost, high power reliability 100% full load burn-in test 2 years warranty SPECIFICATION HSN-200-4.2A HSN-200-4.2B HSN-200-5A HSN-200-5B 4.2V 4.2V 5V 5V Note.2 30A 40A 30A 40A 0 ~ 40A 0 ~ 30A 0 ~ 40A 126W RATED POWER(convection) RIPPLE & NOISE (max.) Note.3 150mVp-p 168W 150mVp-p 150W 150mVp-p 200W 150mVp-p VOLTAGE ADJ. RANGE 3.6~4.4V ±2.0% 4.5~5.5V ±2.0% 4.5~5.5V ±2.0% ±0.5% ±0.5% ±0.5% ±2.0% ±2.0% ±2.0% MODEL DC VOLTAGE RATED CURRENT CURRENT RANGE OUTPUT INPUT 0 ~ 30A 3.6~4.4V VOLTAGE TOLERANCE Note.4 ±2.0% ±0.5% LINE REGULATION ±2.0% LOAD REGULATION SETUP, RISE TIME 1500ms, 100ms/230VAC HOLD UP TIME (Typ.) 20ms/230VAC VOLTAGE RANGE FREQUENCY RANGE EFFICIENCY (Typ.) 90~132VAC or 254~373VDC 47 ~ 63Hz 86.5% AC CURRENT (Typ.) INRUSH CURRENT (Typ.) 3.0A/115VAC 2.5A/230VAC COLD START <80A(twidth<1000μs measured at 50% Ipeak) at 115/230VAC LEAKAGE CURRENT 2500ms, 100ms/115VAC 16ms/115VAC at full load 180~264VAC or 254~373VDC 88% PROTECTION SHORT CIRCUIT 180~264VAC or 254~373VDC 86.5% 88% <1mA A Type:105~185% rated output power OVERLOAD 90~132VAC or 254~373VDC B Type:105~140% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER VOLTAGE 5.7 ~ 7.0V 4.6 ~ 5.4V Protection type : Hiccup mode, recovers automatically after fault condition is removed OVER TEMPERATURE WORKING TEMP. Shut down O/P voltage, recovers automatically after temperature goes down -25 ~ +70℃(Refer to "Derating Curve") 20 ~ 90% RH non-condensing WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY -40 ~ +85℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 60℃) TEMP. COEFFICIENT 10 ~ 500Hz, 3G 10min./1cycle, 60min. each along X, Y, Z axes VIBRATION SAFETY & EMC (Note 5) SAFETY STANDARDS WITHSTAND VOLTAGE UL60950-1 approved ISOLATION RESISTANCE EMC EMISSION I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/25℃/ 70%RH Refer to EN55022 (CISPR22) Class A Refer to EN61000-4-5; 4KV, criteria A EMC IMMUNITY MTBF OTHERS NOTE DIMENSION PACKING I/P-O/P:3.0KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 283.069K hrs min. MIL-HDBK-217F (25℃) 210*62*31mm (L*W*H) 0.55kg; 20pcs/12kg/1.63CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Please refer to”static characteristics". 3. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 4. Tolerance : line regulation and load regulation. 5. Derating may be needed under low input voltages. Please check the static characteristics for more details. 6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. File Name:HSN-200-SPEC 2014-12-09 PDF
Документация на серию HSN-200

HSN-200.cdr

Дата модификации: 10.12.2014

Размер: 138.2 Кб

3 стр.

    Публикации 2

    показать свернуть
    18 июня 2015
    статья

    Для светодиодных инфосистем: низкопрофильные источники питания MEAN WELL

    В информационных светодиодных и телевизионных табло, работающих на открытом воздухе, идеальны для применения серии источников питания MEAN WELL, не превышающие высотой 41 мм, с защитным покрытием платы и элементов. Они обладают фиксированным рядом... ...читать

    13 марта 2015
    HSN-200
    новость

    HSN-200/300 - тонкие бюджетные ИП для LED экранов и «бегущих строк»

    Компания MEAN WELL продолжает расширять семейство источников питания адаптированных для применения в светодиодных экранах, табло и «бегущих строках». В дополнение к уже существующим сериям HSP–150/250, HDP–190/240, и... ...читать
