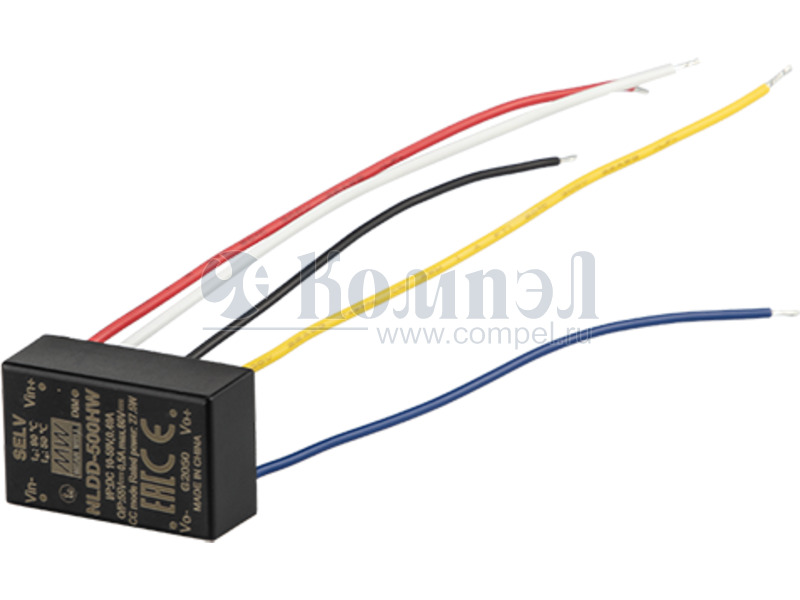

LDD-700HW

LDD-H DC-DC Constant Current LED driver series Features : Constant current output: 300mA to 1000mA Wide input voltage: 9 ~ 56VDC Wide output LED string voltage: 2 ~ 52VDC High efficiency up to 97% DC/DC step-down converter Built-in EMI filter, comply with EN55015 and FCC part15 without additional input filter and capacitors Built-in PWM and remote ON/OFF control Protections: Short circuit / ...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Монтаж
Выходная мощность
Количество каналов
Входное напряжение
Параметры выходов
Возможности драйвер светодиодов, неизолированный
Комплекс защит короткого замыкания, перегрузки
Напряжение 1 выхода
Ток 1 выхода
КПД
Напряжение изоляции вход-выход
Размер 31.8×20.3×12.2 мм
Рабочая температура
Примечания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 26

показать свернуть
Тип Наименование Корпус Упаковка i Монтаж P вых Каналов U вх Выход Возможности Защита U вх ном. U1 U2 U3 I1 I2 I3 Шум КПД Паралл. сх. Uиз. вх-вых Uиз. вх-общ Uиз. вых-общ Uиз. вых-вых Серт. медиц. T раб Примечания Карточка
товара
A- LDD-1000HW (MW) 1 шт DC-DC модульный преобразователь - Монтаж: провод; P вых: 52 Вт; #: 1; U вх: 9...56 В; В... драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-600HW (MW) на поддоне 10 шт DC-DC модульный преобразователь - Монтаж: провод; P вых: 31.2 Вт; #: 1; U вх: 9...56 В;... драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-1000H (MW) DIP2410 в линейках 750 шт драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-1050H-DA (MW) в линейках 100 шт драйвер светодиодов, DALI, неизолированный короткого замыкания, перегрузки
A- LDD-1050H-WDA (MW) в коробках 100 шт драйвер светодиодов, DALI, неизолированный короткого замыкания, перегрузки
A- LDD-1200H (MW) в линейках 750 шт короткого замыкания, перегрузки
A- LDD-1500L (MW) DIP2410 1 шт драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-1500LW (MW) на поддоне 240 шт драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-600H (MW) DIP2410 в линейках 15 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 31.2 Вт; #: 1; U вх: 9...56 ... короткого замыкания, перегрузки
A- LDH-45A-1050 (MW) на поддоне 100 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 45 Вт; #: 1; U вх: 9...18 В;... короткого замыкания, перегрузки Управление ШИМ, напряжение, дистанционное вкл-выкл
A- LDH-45A-1050W (MW) на поддоне 100 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 45 Вт; #: 1; U вх: 9...18 В;... короткого замыкания, перегрузки Управление ШИМ, напряжение, дистанционное вкл-выкл, провода
A- LDH-45A-500W (MW) на поддоне 100 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 43 Вт; #: 1; U вх: 9...18 В;... короткого замыкания, перегрузки Управление ШИМ, напряжение, дистанционное вкл-выкл, провода
A- LDH-45A-700W (MW) на поддоне 100 шт короткого замыкания, перегрузки Управление ШИМ, напряжение, дистанционное вкл-выкл, провода
A- LDH-45B-1050W (MW) на поддоне 100 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 45 Вт; #: 1; U вх: 18...32 В... короткого замыкания, перегрузки Управление ШИМ, напряжение, дистанционное вкл-выкл, провода
A- LDH-45B-350W (MW) на поддоне 100 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 45 Вт; #: 1; U вх: 18...32 В... короткого замыкания, перегрузки Управление ШИМ, напряжение, дистанционное вкл-выкл, провода
A- LDH-45B-700W (MW) на поддоне 100 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 45 Вт; #: 1; U вх: 18...32 В... короткого замыкания, перегрузки Управление ШИМ, напряжение, дистанционное вкл-выкл, провода
A- LDH-65-700 (MW) на поддоне 100 шт короткого замыкания, перегрузки
A- LDD-1000HS (MW) SMD2418 в линейках 15 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 31.2 Вт; #: 1; U вх: 9.... короткого замыкания, перегрузки
A- LDD-1000L (MW) DIP2410 в линейках 15 шт драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-1000LS (MW) SMD168 в линейках 15 шт DC-DC модульный преобразователь - Монтаж: на плату, SMD; P вых: 36 Вт; #: 1; U вх: 6...... драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-1000LW (MW) в коробках 30 шт драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-1200HW (MW) на поддоне 750 шт короткого замыкания, перегрузки
A- LDD-1200L (MW) DIP2410 в линейках 750 шт DC-DC модульный преобразователь - Монтаж: на плату; P вых: 19.2 Вт; #: 1; U вх: 9...36 ... короткого замыкания, перегрузки
A- LDD-1200LS (MW) SMD168 в линейках 15 шт драйвер светодиодов, неизолированный короткого замыкания, перегрузки
A- LDD-1200LW (MW) на поддоне 60 шт короткого замыкания, перегрузки
A- LDD-1400H-DA (MW) драйвер светодиодов, DALI, неизолированный короткого замыкания, перегрузки

Файлы 1

показать свернуть
LDD-H DC-DC Constant Current LED driver series Features : Constant current output: 300mA to 1000mA Wide input voltage: 9 ~ 56VDC Wide output LED string voltage: 2 ~ 52VDC High efficiency up to 97% DC/DC step-down converter Built-in EMI filter, comply with EN55015 and FCC part15 without additional input filter and capacitors Built-in PWM and remote ON/OFF control Protections: Short circuit / Over temperature Cooling by free air convection Fully encapsulated with IP67 level Compact size Low cost, high reliability Suitable for driving illumination LED 3 years warranty LDD-350H W Blank : pin style W : wire style SPECIFICATION ORDER NO. OUTPUT INPUT LDD-300H LDD-350H LDD-500H LDD-600H LDD-700H LDD-1000H CURRENT RANGE 300mA 350mA 500mA 600mA 700mA 1000mA VOLTAGE RANGE 2 ~ 52VDC 200mVp-p 200mVp-p 350mVp-p 550mA 650mA 900mA CURRENT ACCURACY (Typ.) 3% at 24VDC input ; 4% at 48VDC input 150mVp-p 150mVp-p RIPPLE & NOISE(max.) Note.2 150mVp-p 40KHz ~ 1000KHz SWITCHING FREQENCY EXTERNAL CAPACITANCE LOAD (max.) 2.2uF 9 ~ 56VDC VOLTAGE RANGE 97% at full load and 36VDC/48VDC input EFFICIENCY (max.) 320mA Full load Note.3 270mA DC CURRENT 10mA No load FILTER 450mA Capacitor Leave open if not use PWM REMOTE ON/OFF DIMMING & PWM FREQUENCY ON/OFF CONTROL QUIESCENT INPUT CURRENT IN SHUTDOWN MODE(max.) SHORT CIRCUIT PROTECTION OVER TEMPERATURE WORKING TEMP. WORKING HUMIDITY STORAGE TEMP., HUMIDITY ENVIRONMENT TEMP. COEFFICIENT VIBRATION Power ON with dimming: DIM ~ -Vin >2.5 ~ 6VDC or open circuit Power OFF : DIM ~ -Vin < 0.8VDC or short 100 ~ 1KHz 1mA at PWM dimming OFF and 24VDC input Regulated at rated output current Protection type: Can be continued, recovers automatically after fault condition is removed Tj 150 typically(IC1) detect on main control IC Protection type : Shut down, recovers automatically after temperature goes down -40 ~ + 85 (Refer to derating curve) 20% ~ 90% RH non-condensing -55 ~ +125 , 10 ~ 95% RH 0.03% / 10 ~ 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes OPERATING CASE TEMP. (max.) 100 EMC OTHERS NOTE EMI CONDUCTION & RADIATION Compliance to EN55015, FCC part 15 class B Compliance to EN61000-4-2,3,4,6,8, light industry level, criteria A EMS IMMUNITY MTBF DIMENSION 2000Khrs min. MIL-HDBK-217F (25 ) 31.8*20.3*12.2mm or 1.25"*0.8"*0.48" inch (L*W*H) WEIGHT LDD-H:16g ; LDD-HW:18.6g POTTING MATERIAL Expoxy(UL94-V0) 1.All parameters are specified at normal input(48VDC), rated load, 25 70% RH ambient. 2.Ripple & noise are measured at 20MHz by using a 12" twisted pair terminated with a 0.1uf capacitor. 3.Test condition: 48VDC input. File Name:LDD-H-SPEC 2011-10-07 PDF
Документация на LDD-1000HW

LDD-H.cdr

Дата модификации: 18.04.2014

Размер: 234.9 Кб

3 стр.
