LPF-90-36

MEAN WELL
AC/DC драйвер LED
развернуть ▼ свернуть ▲

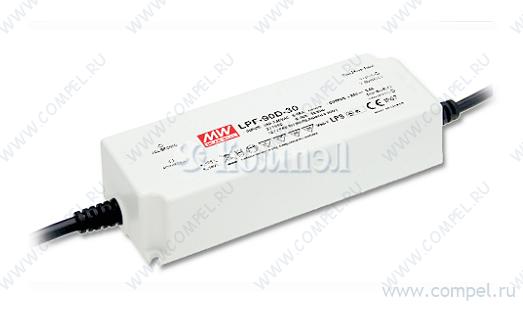

Фотография серии LPF-90

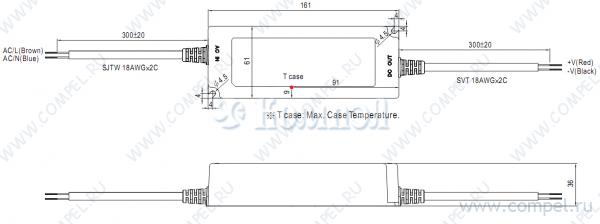

Чертеж серии LPF-90



Технические характеристики

показать свернуть
Тип преобразователя
Мощность выходная
Диапазон выходных напряжений
Диапазон выходных токов
Напряжение сети/входное номинальное
Режим стабилизации
Тип диммирования
Исполнение конструктивное
Степень защиты (IP)
Подстройка выходных параметров
Диапазон входных напряжений (AC)
Диапазон входных напряжений (DC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Эффективность
Функция защиты КЗ, перегрузка, перенапряжение, перегрев
Температура рабочая
Размер 161×61×36 мм
Применение
Особенности
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
LPF-90 90W Constant Voltage + Constant Current LED Driver series User’s Manual 110 M M SELV IP67 (CCC optional) ■ Features Constant Voltage + Constant Current mode output Plastic housing with Class II design Built-in active PFC function Class 2 power unit Fully encapsulated with IP67 level Typical lifetime>50000 hours 5 years warranty Type HL ■ Applications LED panel lighting LED downlight LED decorative lighting LED tunnel lighting Moving sign Type “HL” for use in Class I, Division 2 hazardous (Classified) location. ■ Description LPF-90 series is a 90W AC/DC LED driver featuring the dual modes constant voltage and constant current output. LPF-90 operates from 90～305VAC and offers models with different rated voltage ranging between 15V and 54V. Thanks to the hign efficiency up to 91%, with the fanless design, the entire series is able to operate for -40 ℃ ~ +70 ℃ case temperature under free air convection. The entire series is rated with IP67 ingress protection level and is suitable to work for a variety of applications at dry, damp or wet locations. ■ Model Encoding LPF - 90 - 24 Rated output voltage(15V/20V/24V/30V/36V/42V/48V/54V) Rated wattage Series name File Name:LPF-90-SPEC 2021-09-03 PDF
Документация на LPF-90-54

LPF-90.cdr

Дата модификации: 03.09.2021

Размер: 127.4 Кб

6 стр.

LPF-90 90W Single Output Switching Power Supply series Features : Universal AC input / Full range (up to 305VAC) Built-in active PFC function High efficiency up to 91% Protections: Short circuit / Overload / Over voltage / Over temperature Cooling by free air convection Fully isolated plastic case Fully encapsulated with IP67 level (Note.6) Class power unit, no FG Suitable for LED lighting and moving sign applications Compliance to worldwide safety regulations for lighting Suitable for dry / damp / wet locations 3 years warranty F 110 M M SELV SPECIFICATION MODEL DC VOLTAGE LPF-90-15 LPF-90-20 LPF-90-24 LPF-90-30 LPF-90-36 LPF-90-42 LPF-90-48 15V 20V 24V 30V 36V 42V 48V 54V 12 ~ 20V 14.4 ~ 24V 21.6 ~ 36V 25.2 ~ 42V 28.8 ~ 48V 32.4 ~ 54V CONSTANT CURRENT REGION Note.4 9 ~ 15V OUTPUT RATED CURRENT 5A 4.5A 3.75A 2.5A 2.15A 1.88A 1.67A RATED POWER 75W 90W 90W 90W 90W 90.3W 90.24W 90.18W 150mVp-p 150mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p RIPPLE & NOISE (max.) Note.2 150mVp-p VOLTAGE TOLERANCE Note.3 4.0% 4.0% 4.0% 4.0% LINE REGULATION 0.5% 0.5% 0.5% LOAD REGULATION 1.5% 1.0% 0.5% Note.7 2000ms, 80ms / 115VAC at full load 16ms/230VAC HOLD UP TIME (Typ.) VOLTAGE RANGE Note.5 90 ~ 305VAC 0.5% 0.5% 0.5% 0.5% 1000ms, 80ms / 230VAC at full load 16ms/115VAC at full load 127 ~ 431VDC 47 ~ 63Hz EFFICIENCY (Typ.) 90% 91% 89% 90.5% 0.95A / 115VAC 0.5A / 230VAC 0.4A / 277VAC COLD START 70A/230VAC 91% 91% 91% 91% 54 ~ 60V 59 ~ 65V <0.75mA / 277VAC Note.4 PROTECTION OVER VOLTAGE 95 ~ 108% Protection type : Constant current limiting, recovers automatically after fault condition is removed 47 ~ 53V 34 ~ 38V 18 ~ 21V 28 ~ 34V 41 ~ 46V 23 ~ 27V Protection type : Shut down o/p voltage, re-power on to recover OVER TEMPERATURE 90 10 (RTH2) Protection type : Shut down o/p voltage, re-power on to recover WORKING TEMP. -40 ~ +70 WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION (Refer to "Derating Curve") 20 ~ 95% RH non-condensing -40 ~ +80 0.03%/ , 10 ~ 95% RH (0 ~ 50 ) 10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes SAFETY STANDARDS UL8750, EN61347-1, EN61347-2-13 independent, IP67 approved ; Design refer to UL60950-1, TUV EN60950-1 WITHSTAND VOLTAGE I/P-O/P:3.75KVAC ISOLATION RESISTANCE I/P-O/P:100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55015, EN61000-3-2 Class C ( 60% load) ; EN61000-3-3 EMC EMISSION EMC IMMUNITY MTBF DIMENSION PACKING NOTE 0.5% 0.5% PF>0.97/115VAC, PF>0.96/230VAC, PF>0.95/277VAC at full load (Please refer to "Power Factor Characteristic" curve) OVER CURRENT OTHERS 4.0% 0.5% POWER FACTOR (Typ.) LEAKAGE CURRENT EMC 4.0% 0.5% 4.0% 0.5% 4.0% 0.5% FREQUENCY RANGE AC CURRENT (Typ.) INRUSH CURRENT(Typ.) SAFETY & LPF-90-54 18 ~ 30V 3A SETUP, RISE TIME INPUT IP67 Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level(surge 2KV), criteria A 301.6Khrs min. MIL-HDBK-217F (25 ) 161*61*36mm (L*W*H) 0.7Kg;20pcs/15Kg/0.73CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Constant current operation region is within 60% ~100% rated output voltage. This is the suitable operation region for LED related applications, but please reconfirm special electrical requirements for some specific system design. 5. Derating may be needed under low input voltages. Please check the static characteristics for more details. 6. Suitable for indoor use or outdoor use without direct sunlight exposure. Please avoid immerse in the water over 30 minutes. 7. Length of set up time is measured at cold first start. Turning ON/OFF the power supply may lead to increase of the set up time. 8. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. File Name:LPF-90-SPEC 2011-05-27 PDF
Документация на серию LPF-90

LPF-90.cdr

Дата модификации: 29.06.2011

Размер: 202.1 Кб

3 стр.
