LPV-60-12

AC-DC источник питания: мощность 60 Вт, выходное напряжение 12 В, ток 5 А, входное напряжение 90-264 В, IP67, -30...+70C
развернуть ▼ свернуть ▲



Технические характеристики

показать свернуть
Выходная мощность (ном)
Выход
Напряжение 1 канала
Выходной ток 1 канала
Тип стабилизации
Вход
Конструктивное исполнение
Возможности
Типы защиты КЗ, перегрузка, перенапряжение
Количество выходов
Тип управления выходом
Исполнение
Входное напряжение AC
Входное напряжение DC
Коэффициент мощности
Напряжение изоляции вход-выход
Применение
КПД
Шум

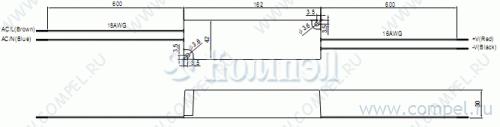

Размер 162×42.5×32 мм
Рабочая температура
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 23

показать свернуть
Тип Наименование Корпус Упаковка i P вых Выход U1 I1 Стабилизация Вход Конструктив Возможности Защита Выходов Управление IP U вх AC U вх DC Коэф. мощн. U изол вх-вых U изол вх-земля U изол вых-земля Применение КПД Шум T раб Карточка
товара
A+ TPP 65-112 (TRACO) 1 шт КЗ, перегрузка, перенапряжение
A+ TXM 075-112 (TRACO) в коробках 4 шт КЗ, перегрузка, перенапряжение
A+ LM75-22B12 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ LM75-23B12 (MORNSUN) 1 шт КЗ, перегрузка, перенапряжение
A+ RS-75-12 (MW) в коробках 30 шт Преобразователь напряжения AC-DC(DC-DC) на шасси. 72Вт,Uвх=88-264В AC(125-373В DC),выхо... КЗ, перегрузка, перенапряжение
A+ RSP-75-12 (MW) в коробках 30 шт ККМ, 1U профиль, ограничение тока КЗ, перегрузка, перенапряжение
A+ LRS-75-12 (MW) в коробках 45 шт КЗ, перегрузка, перенапряжение
A+ HRP-75-12 (MW) в коробках 30 шт ККМ, дистанционное Вкл/Выкл, 1U профиль КЗ, перегрузка, перенапряжение
A+ ARPV-GT12060 (ARLIGHT) 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В; U1: 12 В; I1: до 5 А; Стабил...
A+ TXL 060-12S (TRACO) 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В; U1: 10.8...13.2 В; I1: до 5 ... КЗ, перегрузка, перенапряжение
A+ TXLN 060-112 (TRACO)

A+ TMP 60112C (TRACO) 1 шт AC-DC сетевой преобразователь - компактный дизайн, базовая модель, источник закрытого исполнения на ПП
A+ HSG-70-12 (MW) 1 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В; U1: 7.7...12 В; I1: 3...5 А;... LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ EPS-65-12-C (MW) 1 шт AC-DC сетевой преобразователь - P вых: 65 Вт; Выход: 12 В; U1: 10.8...13.5 В; I1: до 5.... компактный дизайн, базовая модель КЗ, перегрузка, перенапряжение
A+ PWM-60-12 (MW) 30 шт AC-DC сетевой преобразователь - P вых: 60 Вт; Выход: 12 В ШИМ; U1: 12 В; I1: до 5 А; Ст... ККМ, ШИМ напряжение, димминг, LED драйвер КЗ, перегрузка, перенапряжение, перегрев ШИМ, 1-10 В, потенциометр внешний
A+ PWM-60-12DA (MW) 1 шт
A+ PWM-60-12KN (MW) 1 шт

ККМ, ШИМ напряжение, димминг KNX, LED драйвер КЗ, перегрузка, перенапряжение, перегрев
A+ PWM-60-24KN (MW) 1 шт

ККМ, ШИМ напряжение, димминг KNX, LED драйвер КЗ, перегрузка, перенапряжение, перегрев
A+ HVG-65-12A (MW) 1 шт

LED драйвер, ККМ, низкие пульсации КЗ, перегрузка, перенапряжение, перегрев
A+ HVG-65-12B (MW)

A+ ELG-75-12 (MW) LED драйвер, ККМ, низкие пульсации
A+ ELG-75-12-3Y (MW) в коробках 8 шт LED драйвер, ККМ, низкие пульсации
A+ ELG-75-12A (MW) 16 шт LED драйвер, ККМ, низкие пульсации

Файлы 2

показать свернуть
L P V- 6 0 60W Single Output Switching Power Supply ■ Features : Constant voltage design Universal AC input / Full range Withstand 300VAC surge input for 5 seconds Protections: Short circuit / Over load / Over voltage Cooling by free air convection Fully encapsulated with IP67 level (Note.7) Fully isolated plastic case Class Ⅱ power unit, no FG Class 2 power unit Pass LPS Suitable for LED related fixture or appliance series User’s Manual (such as LED Decoration or Advertisement devices)(Note.11) 100% full load burn-in test Low cost, high reliability 2 years warranty IS 15885(Part 2/Sec13) THOMAS SAMUEL THOMAS SAMUEL LPS SPECIFICATION MODEL OUTPUT (for 12V,24V only) (for 48V only) (except for 5V,48V) LPV-60-15 LPV-60-24 LPV-60-36 LPV-60-48 DC VOLTAGE 5V 12V 15V 24V 36V 48V RATED CURRENT 8A 5A 4A 2.5A 1.67A 1.25A CURRENT RANGE 0 ~ 8A 0 ~ 5A 0 ~ 4A 0 ~ 2.5A 0 ~ 1.67A 0 ~ 1.25A RATED POWER 40W 60W 60W 60W 60W 60W RIPPLE & NOISE (max.) Note.2 80mVp-p 120mVp-p 120mVp-p 150mVp-p 150mVp-p 150mVp-p VOLTAGE TOLERANCE Note.3 ±8.0% ±5.0% SETUP, RISE TIME ±1.0% ±6.0% VOLTAGE RANGE ±2.0% Note.6 500ms, 20ms / 230VAC 500ms, 20ms / 115VAC at full load(for 5~36V) ; 500ms, 30ms / 230VAC 500ms, 30ms / 115VAC at full load(for 48V) HOLD UP TIME (Typ.) 50ms/230VAC Note.4 90 ~ 264VAC 16ms/115VAC at full load 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 76% AC CURRENT (Typ.) INRUSH CURRENT(Typ.) 1.2A/115VAC 1A/230VAC COLD START 60A(twidth=525μs measured at 50% Ipeak) at 230VAC MAX. No. of PSUs on 16A CIRCUIT BREAKER 3 units (circuit breaker of type B) / 6 units (circuit breaker of type C) at 230VAC LEAKAGE CURRENT OVER LOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS SAFETY & WITHSTAND VOLTAGE EMC ISOLATION RESISTANCE EMC EMISSION EMC IMMUNITY MTBF DIMENSION PACKING NOTE R-41027766 LPV-60-12 LOAD REGULATION OTHERS IP67 LPV-60-5 LINE REGULATION INPUT (except for 5V) 83% 83% 86% 86% 86% 41.4 ~ 48.6V 55.2 ~ 64.8V 0.25mA / 240VAC 110 ~ 150% rated output power Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V Protection type : Shut down o/p voltage, re-power on to recover -30 ~ +70℃ (Refer to "Derating Curve") 20 ~ 90% RH non-condensing -40 ~ +80℃, 10 ~ 95% RH ±0.03%/℃ (0 ~ 50℃) 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL879(except for LPV-60-5), UL1310(except for LPV-60-5), CSA C22.2 No. 207-M89(except for LPV-60-5, LPV-60-48), CAN/CSA C22.2 No. 223-M91(except for LPV-60-5,LPV-60-48), BIS IS15885(for LPV-60-12,LPV-60-24 only), EAC TP TC 004, IP67, IEC62368-1 approved; Design refer to BS EN/EN62368-1 I/P-O/P:3KVAC I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020 Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, light industry level, criteria A, EAC TP TC 020 732Khrs min. MIL-HDBK-217F (25℃) 162.5*42.5*32mm (L*W*H) 0.4Kg; 32pcs/13.8Kg/0.63CUFT 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristics for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 6. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 7. Suitable for indoor use or outdoor use without direct sunlight exposure. Please avoid immerse in the water over 30 minute. 8. The ambient temperature derating of 3.5℃/1000m with fanless models and of 5℃/1000m with fan models for operating altitude higher than 2000m(6500ft). 9. Products sourced from the Americas regions may not have the TUV/BIS/CCC logo. Please contact your MEAN WELL sales for more information. 10. For any application note and IP water proof function installation caution, please refer our user manual before using. https://www.meanwell.com/Upload/PDF/LED_EN.pdf 11. This product is not intended for LED lighting luminaire applications in the EU.(In the EU the LPF/NPF/XLG series are recommended.) 12. To fulfill requirements of latest ErP regulation for lighting luminaires, this LED Driver can only be used behind a switch without permanently connected to mains. ※ Product Liability Disclaimer:For detailed information, please refer to https://www.meanwell.com/serviceDisclaimer.aspx File Name:LPV-60-SPEC 2021-09-03 PDF
Документация на LPV-60-5

LPV-60.cdr

Дата модификации: 03.09.2021

Размер: 72.5 Кб

2 стр.

L P V- 6 0 60W Single Output Switching Power Supply ¡¡E¡½ E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E ¡E Features : Constant voltage design Universal AC input / Full range Withstand 300VAC surge input for 5 seconds Protections: Short circuit / Overload / Over voltage Cooling by free air convection Fully encapsulated with IP67 level (Note.8) Fully isolated plastic case Class power unit, no FG Class 2 power unit Pass LPS Suitable for LED lighting and moving sign applications (Note.7) 100% full load burn-in test Low cost, high reliability 2 years warranty ¢º LPS IP67 SPECIFICATION MODEL OUTPUT LPV-60-12 LPV-60-15 LPV-60-24 LPV-60-36 5V 12V 15V 24V 36V 48V RATED CURRENT 8A 5A 4A 2.5A 1.67A 1.25A CURRENT RANGE 0 ~ 8A 0 ~ 5A 0 ~ 4A 0 ~ 2.5A 0 ~ 1.67A 0 ~ 1.25A RATED POWER 40W 60W 60W 60W 60W 60W 120mVp-p 120mVp-p 150mVp-p 150mVp-p 150mVp-p RIPPLE & NOISE (max.) Note.2 80mVp-p VOLTAGE TOLERANCE Note.3 SETUP, RISE TIME VOLTAGE RANGE ¡Ó5.0% ¡Ó8.0% Ó¡ 1.0% Ó¡ 6.0% ¡Ó2.0% 50ms/230VAC Note.4 90 ~ 264VAC 16ms/115VAC at full load 127 ~ 370VDC FREQUENCY RANGE 47 ~ 63Hz EFFICIENCY (Typ.) 76% AC CURRENT (Typ.) INRUSH CURRENT(max.) 1.2A/115VAC 1A/230VAC COLD START 60A(twidth=525 s measured at 50% Ipeak) at 230VAC LEAKAGE CURRENT 0.25mA / 240VAC OVERLOAD PROTECTION OVER VOLTAGE WORKING TEMP. WORKING HUMIDITY ENVIRONMENT STORAGE TEMP., HUMIDITY TEMP. COEFFICIENT VIBRATION SAFETY STANDARDS 83% 83% 86% Protection type : Hiccup mode, recovers automatically after fault condition is removed 5.75 ~ 6.75V 13.8 ~ 16.2V 17.25 ~ 20.25V 27.6 ~ 32.4V -30 ~ +70 PACKING 55.2 ~ 64.8V ¢J (Refer to "Derating Curve") 20 ~ 90% RH non-condensing ¢J, 10 ~ 95% RH ¡Ó0.03%/¢J (0 ~ 50¢J) -40 ~ +80 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes UL879(except for LPV-60-5), UL1310(except for LPV-60-5), CSA C22.2 No. 207-M89(except for LPV-60-5, LPV-60-48), CAN/CSA C22.2 No. 223-M91(except for LPV-60-5,LPV-60-48), IP67 approved ; design refer to TUV EN60950-1 I/P-O/P:>100M Ohms / 500VDC / 25 / 70% RH Compliance to EN55022 (CISPR22) Class B, EN61000-3-2 Class A, EN61000-3-3 DIMENSION 41.4 ~ 48.6V Protection type : Shut down o/p voltage, re-power on to recover I/P-O/P:3KVAC MTBF 86% 110 ~ 150% rated output power EMC ISOLATION RESISTANCE 86% £g SAFETY & WITHSTAND VOLTAGE EMC EMISSION EMC IMMUNITY LPV-60-48 Note.6 500ms, 20ms / 230VAC 500ms, 20ms / 115VAC at full load(for 5~36V) ; 500ms, 30ms / 230VAC 500ms, 30ms / 115VAC at full load(for 48V) HOLD UP TIME (Typ.) NOTE ( except for 5V,48V ) LPV-60-5 LOAD REGULATION OTHERS ( for 48V only) DC VOLTAGE LINE REGULATION INPUT series ¢J Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A 732Khrs min. MIL-HDBK-217F (25 ) 162.5*42.5*32mm (L*W*H) 0.4Kg; 32pcs/13.8Kg/0.56CUFT ¢J ¢J 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25 of ambient temperature. 2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor. 3. Tolerance : includes set up tolerance, line regulation and load regulation. 4. Derating may be needed under low input voltage. Please check the static characteristics for more details. 5. The power supply is considered as a component that will be operated in combination with final equipment. Since EMC performance will be affected by the complete installation, the final equipment manufacturers must re-qualify EMC Directive on the complete installation again. 6. Length of set up time is measured at first cold start. Turning ON/OFF the power supply may lead to increase of the set up time. 7. The unit might not be suitable for lighting applications in EU countries. Please check with your local authorities for the possible use of the unit. 8. Suitable for indoor use or outdoor use without direct sunlight exposure. Please avoid immerse in the water over 30 minute. File Name:LPV-60-SPEC 2012-12-26 PDF
Документация на серию LPV-60

LPV-60.cdr Keywords:

Дата модификации: 09.01.2013

Размер: 74.9 Кб

2 стр.
